12kVA Güç Frekansı Elektrik Testleri İçin Voltaj Deneme Ekipmanı

Güç frekansı dayanıklılık voltajı test ekipmanları

1Ana özellikleri
CQSB serisi yüksek gerilimli test transformatörleri küçük boyut, hafif ağırlık ve güçlü çok yönlülük özelliklerine sahiptir.Çeşitli büyük ve küçük yüksek gerilimli test odalarında ( istasyonlarında) yaygın olarak kullanılan ekipmanlara ek olarakBu test konsolu birlikte bir güç frekansı dayanıklılık voltajı tam test cihazı oluşturur.

2Uygulama alanı
Güç sistemi işletim ekipmanları için AC dayanıklılık voltaj testi, yalıtım araçları için yalıtım performans testi yapın ve 60kV güç frekansı dayanıklılık voltaj testi gereksinimlerini karşılayın.Bu ekipmanın seti esas olarak 10kV anahtar ekipman dayanıklılık voltaj testi için kullanılır, boşluk boşluk boşluk voltajı ve yıldırım durdurucusu AC referans voltaj testi ve kırsal dağıtım ağı transformatörü testi vb.

3Kullanım koşulları
1) Yükseklik: ≤1000m
2) Çevre sıcaklığı: -20°C+50°C
3) Göreceli hava nemliği: ≤ 80%, kondansiyon yok
4) Deprem direnci: ≤8
5) Yerin yatay hızlanması 3.0m/s2, yerin dikey hızlanması 1.5m/s2
6) Güç kaynağı voltajının dalga şekli gerçek bir sinüs dalgasıdır ve dalga şekli bozulma oranı% 3'ten azdır
7) Güvenilir bir topraklama noktası ayarlayın, topraklama direnci <0.5Ω
8) Kurulum yeri: iç ve dış mekan

4. teknik standartlara uyma
GB 50150-2016 Elektrik ekipmanları kurulum mühendisliği elektrik ekipmanları teslim sınavı standardı
Q/CSG1205019-2018 Güç ekipmanlarının teslim edilmesini kabul etme kuralları
GB 26861-2011'in bir parçası Yüksek Voltaj Laboratuvarı için Elektrik Gücü Güvenliği Çalışma Kuralları
DL 5009.3-2013 Elektrik Enerjisi İnşaatı Güvenlik İş Kuralları 3. Bölüm: Alt İstasyon
JB/T9641 test transformatörü
GB10229 reaktörü
GB1094.1 GB1094.5 Güç Transformörü
GB/T.311.1 Yüksek voltajlı güç aktarım ve dönüşüm ekipmanlarının yalıtımı ve koordinasyonu
GB/T16927.1 Yüksek gerilim test teknolojisi Birinci bölüm Genel test gereksinimleri
GB/T16927.2 Yüksek gerilim testi teknolojisi 2. bölüm Ölçüm sistemi
GB7328 Transformörlerin ve reaktörlerin ses seviyesinin ölçümü
GB/T509 Güç Transformatörü Test Kılavuzu
GB4208 kabın koruma düzeyi
GB/T191 Ambalaj, depolama ve nakliye grafik işareti
DL/T 848.2 Yüksek voltajlı test ekipmanları için genel teknik koşullar Bölüm 2: Güç frekansı yüksek voltajlı test ekipmanları
GB5273 Transformörler, yüksek gerilimli elektrikli aletler ve kabuklar için terminaller
GB/T11920 Elektrik santrallerinin elektrik parçaları için merkezi kontrol cihazları için genel teknik koşullar
IEC60-1 Yüksek Voltajlı Test Teknolojisi
DL/T 846.1 Yüksek voltajlı test ekipmanı için genel teknik gereksinimler 1. bölüm: Yüksek voltajlı bölücü ölçüm sistemi

5- Tam donanımın bileşimi

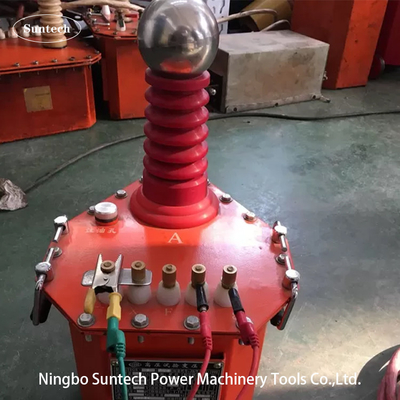

1) Şişilebilir AC test transformatörü CQSB ((J) -12kVA/60kV/0.2kV 1 set
2) 1 konsol (teglik düzenleyicisi dahil) TC-12kVA/0.22kV
3) Koruma akım sınırlayıcı direnci BHR- 0.2A/0.6kΩ 1 pc

6Genel teknik parametreler
1) İsimlendirilmiş kapasite: 12kVA;
2) Çalışma güç kaynağı: 220V;
3) Çalışma frekansı: 50Hz;
4) Adlık çıkış voltajı: 60kV (AC);
5) Adlık çıkış akımı: 0.2A
6) yalıtım seviyesi: sıfır yük altında 10 dakika boyunca nominal voltajın 1.1 katı altında tutun, tüm parçalar normal;
7) Dalga şekli: Sinüs dalgası
8) Dalga şekli bozulması: <3%
9) Çalışma süresi: 5 dakikalık sürekli çalışma nominal kapasite altında;
10) Sıcaklık artışı: nominal çalışma koşullarında her bir bileşenin sıcaklık artışı ≤65K'dır.
11) Yüksek voltaj istikrarı, küçük rastgele dalgalanmalar, güç kaynağı voltajı %10 ±% değişirken %1 ≤
12) Test transformatörü ve konsol ayrı yapılardır.
13) Ekipmanın kullanım ömrü: 10 yıldan fazla;
