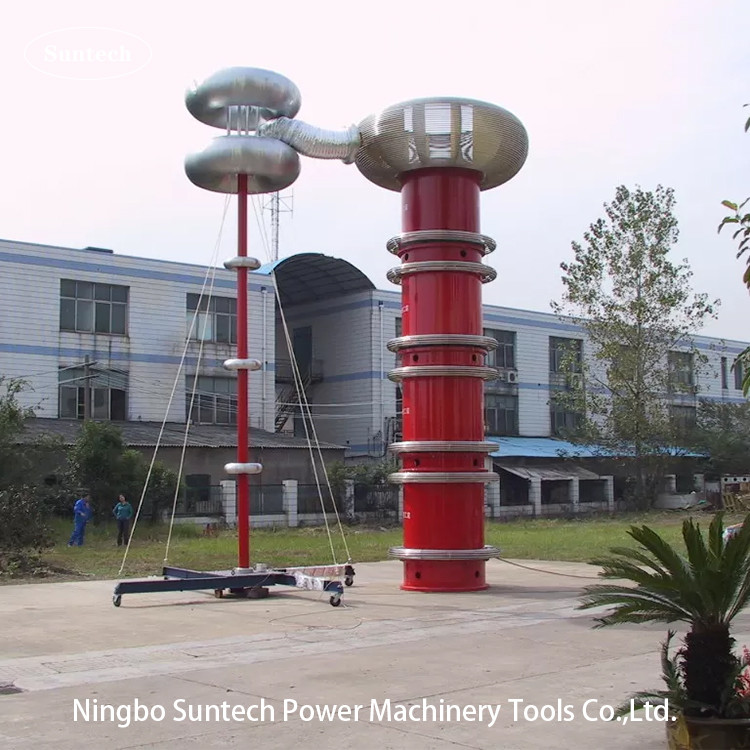

Seri rezonans test sistemi
1- Ekipman test gerekliliklerini karşılıyor
Birincil ekipman için 500kV veya daha düşük bir gerilim seviyesine sahip olan AC gerilim testine dayanabilir, test gerilimi 900kV, akım 5A, test sıklığı 30~300Hz, gerilim testine dayanabilir 60min
Kısmi boşaltmadan ≥400kW'lık değişken frekanslı güç kaynağı, frekans test sıklığı 30~300Hz
Harekete geçirme transformatörü, kısmi boşaltma harekete geçirme transformatörü olmadan 400kVA ile donatılmıştır.
110kV/630mm2 çapraz kesim kablosu 2km, kapasitans 0.188μF/km, kapasitans 0.376μF'yi geçmeyen, test voltajı 128kV, gerilim süresine 60min/faza dayanabilir;
220kV/630mm2 çapraz kesim kablosuyla uyumlu 2km, kapasitans 0.138μF/km, kapasitans 0.276μF'yi geçmeyen, test voltajı 216kV, gerilim süresine 60min/faza dayanabilir;
110kV ana transformatörün nötr noktası ile uyumludur, maksimum kapasitans 0,025μF'yi geçmez, test voltajı ≤140kV, voltaj süresine 115min dayanabilir;Test sıklığı 45 ∼ 300 Hz
220kV ana transformatörle uyumlu, nötr nokta gerilim testine dayanır, maksimum kapasitans 0,025μF'yi geçmez, test gerilimi ≤160kV'dir, gerilim süresine dayanır;Test sıklığı 45 ∼ 300 Hz
110kV alt istasyon ekipmanı ile uyumlu: CT, GIS, anahtarlar, devre kesici, kutular vb., maksimum kapasitans 0.03μF'yi geçmez, test voltajı ≤270kV'dir,ve dayanıklılık voltajı süresi 1-15 dakikadır;
220kV alt istasyon ekipmanı ile uyumlu: CT, GIS, anahtarlar, devre kesici, kutular vb., maksimum kapasitans 0.03μF'yi geçmez, test voltajı ≤495kV'dir,ve dayanıklılık voltajı süresi 1 ~ 15min;
Test sırasında ekipman kullanımı ilişkisi tablosu
| Ekipman kombinasyonu test nesnesi |
1500kVA/300kV/5A/200H
Reaktör üç bölüm
|
Harekete geçirme transformatörünün çıkış seçimi
|
|
AC 500kV ve alt alt istasyon ekipmanları altındaki gerilim testine dayanır, test voltajı 900kV
|
Kapasitans 0.03μF'yi geçmez.
|
Seri olarak üç reaktör kullanın.
|
35kV |
|
110kV/630mm2 kablo 2km, test voltajı 128kV
|
0.376μF
|
Paralel olarak üç reaktör kullanın.
|
5kV |
|
220kV/630mm2 kablo 2km, test voltajı 216kV
|
0.276μF |
Paralel olarak üç reaktör kullanın.
|
10kV |
|
110kV ana transformatör nötr nokta AC ile uyumludur, voltaj testine dayanır, test voltajı 140kV
|
0.025μF |
Reaktör kullanan tek bölüm
|
5kV veya 10kV |
|
220kV ana transformatör nötr nokta AC ile uyumludur, voltaj testine dayanır, test voltajı 160kV
|
0.025μF |
Reaktör kullanan tek bölüm
|
5kV veya 10kV |
|
110kV gerilim seviyesi GIS ile uyumludur, gerilim testine dayanır, test gerilimi 270kV
|
0.03 μF |
Reaktör kullanan tek bölüm
|
10kV |
|
220kV gerilim seviyesi ile uyumlu GIS gerilim testine dayanır, test gerilimi 495kV
|
0.03 μF |
İki tane reaktör kullanın.
|
20kV |
2Ekipmanın ana teknik parametreleri
Sistem teknik göstergeleri
Adlık çalışma giriş gücü: 380V±10% (üç fazlı); 50Hz
Değişken frekanslı güç kaynağının nominal çıkış gücü: 400kW
İsimlendirilmiş çıkış gücü: 4500kVA
İsimlendirilmiş çıkış voltajı: 900kV
Çıkış fazı numarası: tek fazlı
Frekans ayarlanabilir aralığı: 20Hz~400Hz, frekans ayarlanmış aralığın içinde ayarlandığında, voltaj sabit çıkıştır
Çıkış frekansı çözünürlüğü: 0.01Hz
Çıkış frekansı istikrarsızlığı: ≤ 0,05%
Çıkış voltaj dalga şekli sinüs dalgasıdır: dalga şekli çarpıtma oranı ≤1.0%
Çalışma süresi: 60 dakikalık nominal kapasite altında sürekli çalışmak
İzolasyon seviyesi: nominal voltajın 1,1 katı altında 1 dakika boyunca gerilimi kaldırır
Kalite faktörü: Q>60 (f=30Hz)
Değişken frekanslı güç kaynağı kapasitesi: 400kW (push-pull doğrusal güçlendirici)
3Sistemin ana işlevleri:
1) Değişken frekanslı güç kaynağı, mükemmel sinüs dalga çıkışı ve düşük dalga şekli çarpımına sahip doğrusal bir güç amplifikatör devresini benimser
2) Otomatik voltaj dengeleme ayar fonksiyonu ile
3) Güvenli ve güvenilir. Bu aygıta çeşitli korumalar entegre edilmiştir: boşaltma arıza koruması, aşırı voltaj, aşırı akım ayar koruması, çıkış kısa devre koruması,Başlatma sıfır koruması, köprü kolu güçlendirici devre koruması, güç eğrisi koruması vb.cihaz, test personelinin güvenliğini sağlamak için deneme voltaj çıkışını derhal engeller ve ana devre güç kaynağını keser., test edilen ürün ve test sistemi
4) Yüksek voltajlı ölçüm sinyali, yüksek voltajlı ve düşük voltajlı devreleri tamamen izole etmek için optik fiber ile iletilir.
5) İki kontrol modu: otomatik / manuel
6) 320*240 nokta sıvı kristal ekran ve çoklu dönen fareler, dostça bir insan-makine arayüzü, kolay ve hızlı işleme ve kablolama sağlar ve gerçekten "sadece bak"
7) Senkron voltaj, akım ve frekans göstergesi
8) Çıkış frekansı 20-300Hz aralığında sürekli ayarlanabilir
9) Çıktı voltajı 0~350V aralığında sürekli ayarlanabilir
10) Rezonans dayanıklılık voltaj testi fonksiyonu ile
11) Otomatik rezonans frekans arama fonksiyonu ile, birden fazla otomatik frekans süpürme frekans bantları ayarlanabilir
4Sistem görüntüleme fonksiyonu:
1) Büyük bir ekran ekranı ile: çıkış voltajı, çıkış akımı, frekans, ortam sıcaklığı, çıkış hava sıcaklığı, değişken frekanslı güç kaynağı çıkış voltaj dalga şekli,Tarih ve saat, geri sayım süresi, hata bilgileri vb.;
2) Test voltajı ve zamanı gibi test parametrelerini ayarlama fonksiyonuna sahiptir;
5Ürünün diğer özellikleri:
1) Cihazdaki yağ dolu ekipman yağ sızdırmaz.
2) Cihazdaki tüm metal kabuklar pas geçirmez ve korozyon önleyici bir işlemdir ve kaplama tekdüze ve güzeldir. Ana bileşenlerin paslanmaz çelik isim plaketleri ve terminal işaretleri vardır.
3) Aygıt, içeride ve dışarıda depolanıp monte edilebilir ve sökülebilir; koruma fonksiyonu tamamlanmıştır.cihazın 1.1 değerli voltajın çarpısı ve eğer yüksek voltajlı yan numune test sırasında yere çarpıyorsa,Kişisel yaralanmaya neden olmaz ve test ekipmanları zararlı mekanik ve termal streslere neden olmaz.Elektrik performansı hasar görmüş veya hasar görmüş.
4) Ekipmanın her bir parçası, ulusal standartlara uygun bir isim plakasına sahiptir, kelimeler ve semboller açık ve dayanıklıdır,ve ekipmanın normal çalışmasında isim plaketi açıkça görünür..
