132KV GIS Testleme AC Resonant Test Sistemi Hafif Tek Parça Ağırlığı

Ürün ayrıntıları:

Menşe yeri:	Ningbo, Çin
Marka adı:	Ningbo Suntech Power
Sertifika:	ISO9001
Model numarası:	CHX-275KVA/275KV

Ödeme & teslimat koşulları:

Min sipariş miktarı:	Bir ünite
Fiyat:	Negotiable
Ambalaj bilgileri:	Fümigasyonsuz Standart Tahta Sandık İhracatı
Teslim süresi:	25-45 iş günü
Ödeme koşulları:	T/T
Yetenek temini:	10 birim/2 ay

İletişim

Detaylı ürün tanımı

Test Prensibi:	Değişken frekanslı rezonans devresi	Kullanımı:	275KV Altında AC Dayanım Gerilimi Testi
Maksimum kapasite:	275kVA	Maks. Gerilim:	275KV
Tasarım özelliği:	Portatif Tip, Daha Hafif, Tek Parça Ağırlığında, Yerinde Kurulum ve Teste Özel	Bileşen:	V/F Güç Kaynağı, Uyarma Transformatörü, daha hafif Modüler Test Reaktörü ve Gerilim Bölücü
Test sıklığı:	30-300Hz	Görev döngüsü:	60 Nane
Test doğruluğu:	%1,5'tan Az Değil	Çıkış dalga formu:	İyi Sinüs Dalgası
İçin özel:	132 KV GIS ve Orta Gerilim Kablosu İçin Yerinde Test	Reaktör Kullanım Yolu:	Birbiriyle Bir Sırada veya Paralel Bağlantıda
test standardı:	IEC 60060-1:2010;GIS için IEC 62271-203:2011; XLPE Kablosu için IEC 60840:2011;
Vurgulamak:	GIS AC Resonant Test Sistemi , 132KV AC Resonant Test Sistemi , AC Resonant Test Seti

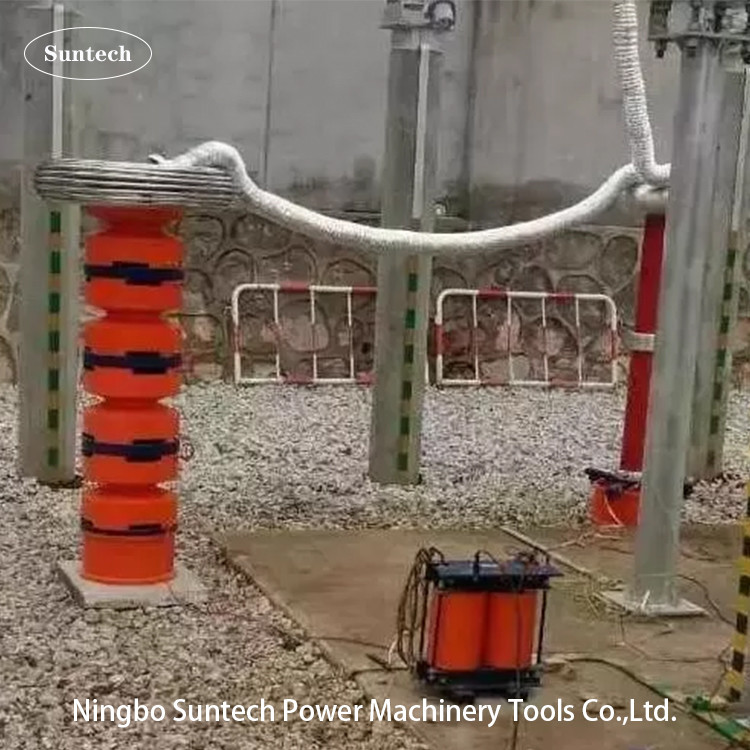

132KV GIS testi için taşınabilir değişken frekanslı rezonanslı gerilim testi seti

I. Uygulama:

Bu test seti modeli CHX-275KVA/275KV, 132KV ve GIS sınıfının altındaki için tasarlanmıştır.Yerel ACDeğişken frekanslı rezonans devresi teknolojisi ile voltaj testine dayanır; en yüksek test voltajı 275KV'den fazla değildir; test sıklığı: 30-300Hz; çalışma döngüsü 60 dakikadan fazla değildir.

Modüler test reaktörü aracılığıyla test seti modeli paralel olarak kullanılır.CHX-275KVA/275KVAynı zamanda aşağıdaki AC hipot testi de yapılabilir:

1Orta voltajlı XLPE kablosu için 55KV ve 5A'dan fazla değil, 45KV ve sınıfın altında.

2. NOrta gerilimli XLPE kablosu için 110KV ve 2A'dan fazla, 66KV ve sınıfın altındadır.

3. NOrta gerilimli GIS için 275KV ve 1A'dan fazla, 132KV ~ 170KV ve sınıfın altında.

4. 45 ~ 55Hz aralığında güç motoru veya jeneratör için 55KV ve 5A'dan fazla değil

5Orta gerilimli anahtar ve güç transformatörü,132KV ve sınıfın altındayız.

Şimdiye kadar, bu taşınabilir test setleri birçok test seti oluşturabiliyordu.Farklı serileştirilmiş modelFarklı orta voltajlara göre, seri veya paralel bağlantıdaki test reaktörleri ile test uygulamalarına dayanabilir ve her sette konfigürasyon sayısı,Benzer model aşağıdaki cümlede diğer tipik modeli görebilir.

2Ana bileşenleri:

Sd.	Bileşenlerin adı	Tip ve özellikleri	Ne kadar?	Her bir ağırlık	Her Boyut
1	Değişken frekanslı güç	FKVF-20kW/380V	1 parça	20kg	440360360mm
2	Harekete geçirme transformatörü	CQSB(J)-15kVA/15KV,3KV	1 parça	50 kg.	520350550mm
3	HV rezonanslı test reaktörü	CHX ((kf) -55kVA/55kV	5 parça	60kg	D480*H520mm
4	Kapasitatif bölücü	TRF-300kV/1000pF	1 set	35kg	D170*H1850mm
5	Özel test aksesuarları		1 set

Not:1Güç motorunu, jeneratörü ve güç transformatörünü 45 ~ 65Hz altında test ederken yük kondansatörü isteğe bağlı olabilir.

2Test reaktörü, farklı test nesnesi kapsamına veya müşteri gereksinimlerine göre her parça için 18KV, 20KV, 22KV, 40KV, 44KV, 50KV, 54KV, 55KV olarak üretilebilir.

III. Test prensibi:
132KV GIS Testing AC Resonant Test System Lighter Single Piece Weight 0

VF: Değişken frekanslı güç kaynağı T: heyecan transformatörü
L: Test Reaktörü Cx: Test Edilen Ekipman MOA1: Yıldırım Engelleyici
C1,C2: Voltaj bölücü ((C1 yüksek voltaj kolu,C2 düşük voltaj kolu)

V.Test Kablolama Şematik Şeması (örneğin):
132KV GIS Testing AC Resonant Test System Lighter Single Piece Weight 1

V. Genel Teknik veriler:

Sistem testi modu: Değişken frekanslı seri rezonansı
Sistem modeli: FKTF-275KVA/275KV
Giriş güç kaynağı: 380±10% ((üç fazlı),50Hz/60Hz
İnduktans parametresi: 55KVA/55KV/1A/200H/her
HV test reaktörü sayısı: 5 adet
İsimlendirilmiş çıkış gücü: 275kVA
Adlık çıkış voltajı: 275KV
En yüksek test voltajı: 275KV'dan fazla değil
Adlık çıkış akımı: 1A /tek parça veya seri; 5A paralel
Reg. Frekans aralığı: 30Hz-300Hz
Çıkış Rezonans voltaj dalga şekli: sinüs dalgası
Çıkış dalga biçiminin THD: ≤1%
İzolasyon seviyesi: 1.1 katın altında ve 1 dakikayı normal tutar
Çalışma döngüsü: 60 dakikalık değerli çalışma koşulu altında;
Test setinin kendisinin kalite faktörü: Q≥30 ((F=30HZ'de);
Sıcaklık artışı: 60 dakikalık nominal çalışma akımı altında 65K'dan az;
Gürültü seviyesi: 70B'den fazla değil
Reaktör yapısı: kuru tip, epoksi tüp silindir tipi;

VI. Ana ölçüm ve kontrol yazılım paneli:
132KV GIS Testing AC Resonant Test System Lighter Single Piece Weight 2
Not: Bu parametre ayar için başlangıç testi öncesinde yazılım paneli

VII. Teslimat ahşap paket listesi

Dava No.	Paketlenmiş malın adı	Model ve özellikleri.	Ahşap kavanozda malların sayısı	Ahşap kapak boyutu (cm)	Davanın brüt ağırlığı	Dava numarası	Not:
6-1	VF güç kaynağı	FKVF-20kW	1 parça	554760	45 kg	1
6-2.	Harekete geçirme transformatörü	CQSB ((J) -15kVA	1 parça	675187	110kg	1
6-3	HV reaktörleri	CHX ((kf) -55kVA/55kV	5 parça	1419882	619 kg	1	Bir çanta.
6-3	Aksesuarlar kutusu	Test kabloları ve kılavuz dahil	1 set	1419882	619 kg	1	Bir çanta.
6-4	Voltaj bölücü	TRF-300kV-1000pF	1 parça	1785751	80kg	1
6-5	Korona halkası, bölücü, reaktör.		1 set	909094	56 kg	1	Bir çanta.
6-5	Bölücü için destek tabanı		1 parça	909094	56 kg	1	Bir çanta.
6-6	Reaktör için yalıtım destek tabanları	Her biri 28KV, 165KV	2 parça	6363123	52 kilo.	1
				Toplam	962 kilo	6 ahşap kasa

VIII.Aksesörler

Depolama aksesuarları için aksesuar kutusu
Güç kaynağının giriş kabloları
Güç kaynağının çıkış kabloları
Değiştiricinin çıkış kabloları
Sistem topraklama kabloları
Reaktörün paralel kabloları
HV ölçüm kabloları (voltaj bölücü sinyal çıkış kabloları)
HV çıkış kabloları ((reaktör bölmek için, bölücü test nesnesine)
Dayanıklı yalıtım tabanı
275KV testi için korona halka
Son test raporu, kalite sertifikası, kullanıcı kılavuzu ve paket listesi sunulmaktadır.

IX. Diğer Seçmeli Model

1. GIS yerinde test için

Model	İsimlendirilmiş voltaj	Adlık çıkış akımı	İsimlendirilmiş çıkış kapasitesi	Uygulama (45Hz'den başlayarak)
CHX-135KVA/135KV	27KV*5	1A	135KVA	GIS için 72,5KV ve aşağı
CHX-270KVA/135KV	27KV*5	1A	135KVA	GIS için 72,5KV ve aşağı
CHX-216KVA/216KV	27KV*8	1A	216KVA	GIS için 123KV ve aşağı
CHX-270KVA/270KV	27KV*10	1A	270KVA	GIS için 145KV ve aşağı
CHX-275KVA/275KV	275KV	2A	275KVA	170KV ve altındaki GIS için
Özel talep siparişle yapılabilir.

2. 45KV XLPE kablosu için saha denemesi

Model	İsimlendirilmiş voltaj	Adlık çıkış akımı	İsimlendirilmiş çıkış kapasitesi	Maksimum Uygulama
CHX-108/54	54KV	2A	108KVA	45kV kablo≤1km
CHX-216/54	54KV	4A	216KVA	45kV kablo≤2km
CHX-324/54	54KV	6A	324KVA	45kV kablo≤3km
CHX-432/54	54KV	8A	432KVA	45kV kablo≤4km
CHX-540/54	54KV	10A	540KVA	45kV kablo≤5km
CHX-1080/54	54KV	20A	1080KVA	45kV kablo≤10km
Özel talep siparişle yapılabilir.

3. 66KV XLPE kablosu için saha denemesi

Model	İsimlendirilmiş voltaj	Adlık çıkış akımı	İsimlendirilmiş çıkış kapasitesi	Maksimum Uygulama
CHX-160/80	80KV	2A	160KVA	66kV kablosu≤0,5km
CHX-320/80	80KV	4A	320KVA	66kV kablo≤1km
CHX-640/80	80KV	8A	640KVA	66kV kablo≤2km
CHX-960/80	80KV	12A	960KVA	66kV kablo≤3km
CHX-1280/80	80KV	16A	1280KVA	66kV kablo≤4km
CHX-1600/80	80KV	20A	1600KVA	66kV kablosu≤5km
CHX-3200/80	80KV	40A	3200KVA	66kV kablo≤10km
CHX-9600/80	80KV	120A	9600KVA	66kV kablo≤20km
Özel talep siparişle yapılabilir.
