270KVA Taşınabilir AC Rezonant Test Sistemi Aşırı Voltaj Koruması

35KV kablo ve 110KV güç alt istasyonu için AC rezonanslı test sistemi

Özellikleri:

• Küçük boyutlu, çalıştırmak için taşınabilir.
• Test verilerini, durumunu ve gerçek zamanlı olarak adım adım gösterme işlemini gösteren ekran.
• Dry tip epoksi döküm, yüksek mekanik dayanıklılık ve iyi yalıtım yeteneği.
• 220V veya 380V tek fazlı güç kaynağı, yerleşik kaynak için uygundur.
• Farklı tipte reaktörler çok amaçlı.
• Aşırı akım, aşırı voltaj, IPM ve boşaltma koruma fonksiyonu ile.
• Test sonucu basılabilir.

I. Ürün Kullanımı:

Bu test seti modeli CHX-270KVA/45KV, 270KV 110KV güç alt istasyonunda 10KV / 35KV sınıfı kısa XLPE kablosu,güç transformatörü, CB,CT / PT, basbar için tasarlanmıştırYerel ACDeğişken frekanslı rezonans devresi teknolojisi ile voltaj testine dayanır; en yüksek test voltajı 45KV, 90KV,270KV'dan fazla değildir; test frekansı: 30-300Hz; çalışma döngüsü 60 dakikadan fazla değildir.Müşterilerin AC'de önleyici test veya teslim testini yapmalarına yardımcı olabilir.

Setin test aralığı aşağıdaki gibidir:transformer

1. 1000m 35kV/300mm2 kablo, test frekansı 30-300Hz, test voltajı 52kV, test süresi 5min.

2, 3000m 10kV/300mm2 kablo, test frekansı 30-300Hz, test voltajı 22kV, test süresi 5min.

3, 35kV/31500kVA ana transformatör, kapasitans ≤ 0.015uF, test frekansı 40-300Hz, test voltajı 68kV, test süresi 1 dakikadır.

4, 110kV/50000kVA ana transformatör, kapasitans ≤ 0.015uF, test frekansı 40-300Hz, test voltajı 160kV, test süresi 1 dakikadır.

4, CB,CT/PT, 110KV güç alt istasyonunda bas bar, test frekansı 40-300Hz, test voltajı 265'ten fazla değil, test süresi 1 dakikadır.

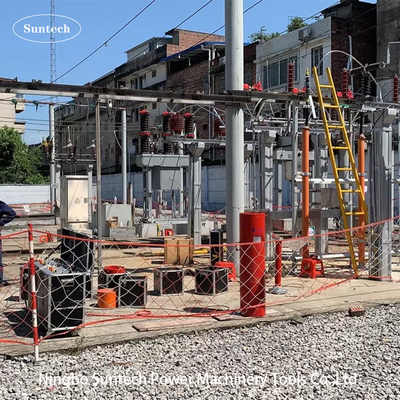

Tüm test seti, değişken frekanslı güç kaynağından, uyarılma transformatöründen, 6 adet reaktörden ve yüksek voltaj ölçüm bölücü (kapasitif voltaj bölücü) den oluşur.Bu tür bir test seti, 35KV veya 110KV güç alt istasyonu için en uygun olanıdır.

II. Genel Teknik Veriler

1. İsimlendirilmiş kapasite: 270kVA;
2. Giriş gücü: üç fazlı 380V voltaj, frekans 50Hz;
3. İsimlendirilmiş voltaj: 45KV; 270kV;
4. Rütbeli akım: 1A; 6A;
5. Çalışma frekansı: 30-300Hz;
6. Cihazın çıkış dalga şekli: sinüs dalgası
7. Dalga şekli bozulma oranı: çıkış voltaj dalga şekli bozulma oranı ≤ 1%;
8. Çalışma süresi: nominal yük altında izin verilen 60 dakikalık sürekli; aşırı basınç 1.1 çarpı 1 dakika;
9. Sıcaklık artışı: 60 dakika boyunca nominal yük altında sürekli çalıştırıldıktan sonra sıcaklık artışı ≤65K;
10. Kalite faktörü: cihazın kendisi Q≥30 (f=45Hz);
11. Koruma fonksiyonu: Test edilen ürün için aşırı akım, aşırı gerilim ve test ürünü yanıp sönen koruma (detaylar için değişken frekanslı güç kaynağı bölümüne bakın);
12. Ölçüm doğruluğu: Sistem etkin değeri 1.5;

III. Ana bileşenler:
