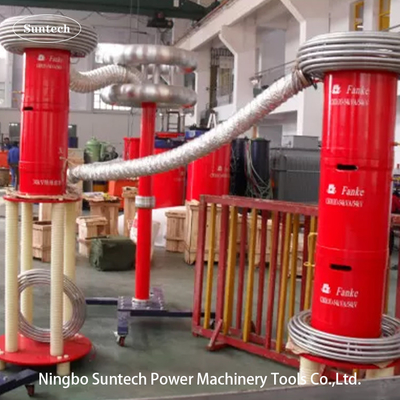

35KV 132KV HV Kablo Test Ekipmanı AC Dayanış Voltaj Testine

35KV /132KV Hv Kablo Test Ekipmanı 30-300Hz, Resonant Dayanıklılık Voltaj Test Set

Özellikleri
1Bu dayanıklılık donanımının küçük hacmi, hafif ağırlığı ve taşınabilir test sistemi vardır.
2Güç kaynağı 220V tek fazlı güç kaynağı veya 380V tek güç kaynağı kullanır.
3Reaktör, her türlü kablo için uygun, güzel ve güvenilir kuru epoksi dökme kullanıyor.
4. düşük harmonik patentli teknoloji ile donatmak,% 5'ten daha düşük uluslararası standart ve ana transformatörü, jeneratörü ve diğer ekipmanları yüksek voltajlı harmonik hasardan korumak.
5Yüksek voltajlı test dalga şeklini gerçek zamanlı olarak izleyebilen uluslararası standartlara göre en yüksek değeri izleme fonksiyonu ile donatılır.
6- Kullanımı kolay, büyük LED ekran.
7Kendi mikro yazıcısı ile, test verilerini her zaman yazdırıp kaydeder.

Uygulama:
Kablo Değişken frekanslı rezonans sistemi
Jeneratör frekans dayanıklılık voltaj test ekipmanları;
Alt istasyon elektrik ekipmanları ac dayanıklılık voltaj test sistemi

I. Ürün Kullanımı:

Bu test seti modeli CHX-810KVA/54KV, 135KV, 35KV ve 110KV sınıfı XLPE kablosu için tasarlanmıştırYerel ACDeğişken frekanslı rezonans devresi teknolojisi ile voltaj testine dayanır; en yüksek test voltajı 54KV veya 135KV'den fazla değildir; test frekansı: 30-300Hz; çalışma döngüsü 60 dakikadan fazla değildir.Müşterilerin AC'de önleyici test veya teslim testini gerçekleştirmelerine yardımcı olabilir. 5km içinde 35KV XLPE kabloları ve 1km içinde 132KV sınıfı için voltaj testine dayanır..

Setin test aralığı aşağıdaki gibidir:

1. 5km 35kV/300mm2 kablo, test edilen kapasitans ≤0.97uF, test frekansı 30-300Hz, test voltajı 52kV, test süresi 60min.

2, 1Kilometre132kV/630mm2 kablo, test edilen kapasitans ≤ 0.201uF, test frekansı 30-300Hz, test voltajı 128kV, test süresi 60min.

II. Genel Teknik Veriler

1. İsimlendirilmiş kapasite: 810kVA;
2. Giriş gücü: üç fazlı 380V voltaj, frekans 50Hz;
3. Adlık voltaj: 54kV; 135kV;
4. Rütbeli akım: 15A; 6A;
5. Çalışma frekansı: 30-300Hz;
6. Cihazın çıkış dalga şekli: sinüs dalgası
7. Dalga şekli bozulma oranı: çıkış voltaj dalga şekli bozulma oranı ≤ 1%;
8. Çalışma süresi: nominal yük altında izin verilen 60 dakikalık sürekli; aşırı basınç 1.1 çarpı 1 dakika;
9. Sıcaklık artışı: 60 dakika boyunca nominal yük altında sürekli çalıştırıldıktan sonra sıcaklık artışı ≤65K;
10. Kalite faktörü: cihazın kendisi Q≥30 (f=45Hz);
11. Koruma fonksiyonu: Test edilen ürün için aşırı akım, aşırı gerilim ve test ürünü yanıp sönen koruma (detaylar için değişken frekanslı güç kaynağı bölümüne bakın);
12. Ölçüm doğruluğu: Sistem etkin değeri 1.5;

III. Ana bileşenler:
