Küçük Boyutlu AC Hipot Test Ekipmanı Güç Frekansı Test Kompensasyon Reaktörü

Ultra Hafif Güç Frekansı Testleri Karşılaştırma Reaktörü, AC Voltaj Test Setine Dayanır, Taşınabilir Tip

I. Ürün Tanımı

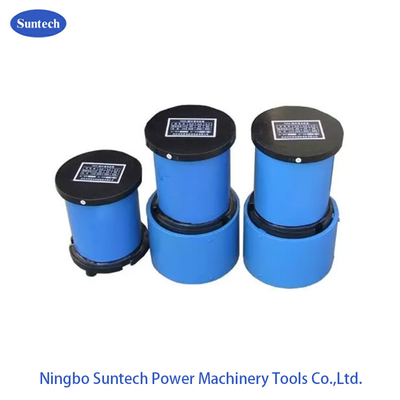

FKDK serisi Ultra Light Power Frequency Testing Kompensasyon Reaktörü, kuru tip tasarımlı taşınabilir bir yüksek voltajlı karşılama akım ünitesidir.Genellikle test setinin her parça ağırlığını azaltmak için taşınabilir güç frekansı AC hipot test seti ile birlikte kullanılır.Özellikle küçük ve orta güçlü elektrikli ekipmanların saha teslimatı, onarım ve önleyici saha testi için. Güç frekansında çalışır50/60Hz.

Küçük boyutlu, hafif ve taşınabilir bir tasarımı var.ve AC hipot testin eşleştirilmiş voltaj düzenleyicisinin kontrol giriş kapasitesini, hedef tet voltajın altında olmayan bir tazminat testi akımı ile daha düşük olması için ayarlar..

Genellikle daha fazla parça kombinasyonu kullanarak paralel devrede test nesnesi ile bağlantılı olup büyük bir test akımı çıkışı elde edilir.

II. Başvurular:

• Güç frekansı AC veya DC voltajı çeşitli HV elektrik ekipmanları, bileşenleri, yalıtım malzemeleri için fabrika testine dayanır
• Orta ve küçük elektrikli güç ekipmanları için saha teslimatı, onarım ve önleyici saha testi.
• Kısa kablo için AC voltaj dayanıklılığı testi
• Güç frekansı gerilim izole araç kaynağı ve izole ayakkabı ((eldiven) dayanabilir
• Değişim cihazları, transformatörler, motorlar vb. için AC testi; çeşitli fabrikalarda ve enstitülerde elektrik testi için yaygın olarak kullanılır.

III.Her parçanın teknik indeksi:

1. Adlık voltaj ve akım

• Üç çıkış terminalı: A1X A2X A3X
• Adlık voltaj (kV): 30 25 20
• Adlık akım (mA): 150 250 300

2Adlık frekans: 50Hz.

3Çalışma şekli: 300 mA'da, 10 dakikalık sürekli çalışma;

250 mA'da, 30 dakikalık sürekli çalışma;

150 mA'da, 120 dakikalık sürekli çalışma;

4Servis koşulları: T:-20°C-45°C H:≤85%

5Boyutları: φ220×270

6Ağırlık: 17 kg
