Ultra Hafif Yüksek Voltajlı AC Test Ekipmanı, Kısa Kablo için Taşınabilir Hipot Test Seti

Ultra Hafif Güç Frekansı Deneme Transformörü, AC Voltaj Deneme Seti, Portatif Tipi

I. Ürün Tanımı

CQSB serisi ultra hafif güç frekansı test transformatörü, esas olarak HV elektrikli ekipman,elektrik bileşenleri için güç frekansı AC veya DC voltaj dayanıklılığı testi için kullanılır.Elektrik enerjisi sistemi tarafından yalıtım malzemeleri, endüstri ve madencilik işletmeleri,taşımacılık,bilimsel araştırma birimleri,özellikle saha devreye geçirme,revizyon ve küçük ve orta ölçekli önleyici saha testleri için
Güçlü elektrikli ekipman. Güç frekansında çalışır50/60Hz. HV güçlendirici SF6 yalıtımını veya yağ yalıtımını veya epoksi reçine yalıtımını benimseyebilir.

II. Başvurular:

• Güç frekansı AC veya DC voltajı çeşitli HV elektrik ekipmanları, bileşenleri, yalıtım malzemeleri için fabrika testine dayanır
• Orta ve küçük elektrikli güç ekipmanları için saha teslimatı, onarım ve önleyici saha testi.
• Kısa kablo için AC voltaj dayanıklılığı testi
• Güç frekansı gerilim izole araç kaynağı ve izole ayakkabı ((eldiven) dayanabilir
• Değişim cihazları, transformatörler, motorlar vb. için AC testi; çeşitli fabrikalarda ve enstitülerde elektrik testi için yaygın olarak kullanılır.

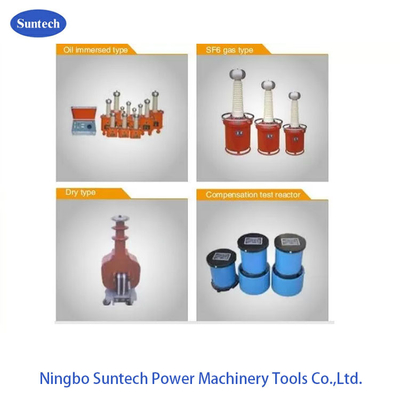

III. HV güçlendirici türleri

• Yağa batırılmış test transformatörü
• SF6 şişme test transformatörü
• Kuru tip test transformatörü
• Karşılama akımı veya voltajı olan isteğe bağlı FKDK tipi kuru reaktor

IV. Evrensel Kontrol Fonksiyonları

1. HV güçlendirici üzerinde SF6 gaz yalıtımı
2. Mikroprosesör kontrolü
3. Dijital Ekran
4. Yüksek Doğruluk
5. Yüksek çözünürlük;
6. Otomatik Zamanlama
7. Tam Korumalar
8. Alarm
9. Otomatik Zamanlama

V. Bir setin ana bileşenleri

• Voltaj düzenleme kontrol dolabı,
• Deneme transformatörü

VI. İsteğe bağlı aksesuarlar:

• Kompensasyon indüktörü,
• Voltaj Bölücü (Dikkat ölçümü için çıkış voltajı)
• Düzeltme silikon yığını ((AC voltajını DC voltajına değiştirmek için),
• Koruyucu direnç (kısa devre veya kırılma koruması için),
• Serbestleme çubuğu (adsorbe edilmiş geri kalan gerilim boşaltması için),
• Koruyucu küre boşluğu ((voltaj artışı sırasında test devresinde boşaltma koruması için),
• Mikroammetre vb. (doğruluk ölçümü için DC voltaj artışı sırasında sızıntı akımı)

VII.Teknik SpEğitim:

1. Çıkış: siparişle yapılır, sinüs dalgası,
2. Kapasite: sipariş üzerine yapılır
3. Zamanlama aralığı: 0-999S
4. Voltaj ölçüm doğruluğu: ≤1.5% (F.S) + 3 parça
5. Para birimi ölçüm doğruluğu:≤1.5% (F.S) + 3 ısırık
6. Süre: 5 dakika nominal kapasiteyle
7. Giriş voltajı:AC220V±10% 50/60Hz±1
8. Çevre sıcaklığı: -8°C-50°C
9. RH: 85%, Çiy yok
10. Deniz seviyesi: 1000 metre veya daha düşük
