PD Serbest AC Transformer Test Sistemleri, HV Tipi Yüksek Potansiyel Test Ekipmanı

Ürün ayrıntıları:

Menşe yeri:	Ningbo, Çin
Marka adı:	Ningbo Suntech Power
Sertifika:	ISO9001
Model numarası:	CQSB-500KVA/500KV

Ödeme & teslimat koşulları:

Min sipariş miktarı:	Bir ünite
Fiyat:	Negotiable
Ambalaj bilgileri:	Fümigasyonsuz Standart Tahta Sandık İhracatı
Teslim süresi:	45~75 iş günü
Ödeme koşulları:	T/T, L/C
Yetenek temini:	5 adet/2 ay

İletişim

Detaylı ürün tanımı

Test Prensibi:	Güç Frekansı Test Transformörü Döngüsü	test standardı:	IEC60060-1:2010
Maksimum kapasite:	500KVA	Maks. Gerilim:	500KV
Kullanımı:	AC Hipot Test Fabrika Kalite Denetimi Güç Transformörleri, Gaz yalıtımlı anahtarlar, kabuklar, kapak	Bileşen:	Kontrol Konsolu, Gerilim Regülatörü, Silindir Tipi Test Transformatörü, Koruma Direnci ve Gerilim Bö
Test sıklığı:	50Hz veya 60Hz	Görev döngüsü:	60 dakikalık veya sipariş üzerine yapılmış
Test doğruluğu:	Hayır % 1.0'dan az	Çıkış dalga formu:	saf sinus dalgası
Tasarım özelliği:	PD Serbest Tasarım, Saf Güç Frekansı Test, Silindir Tipi Test Transformörü, Kolay Kurulum
Vurgulamak:	500KVA Yüksek Potansiyel Deneme Ekipmanı , PD Serbest AC Transformer Test Sistemleri , Güç Frekansı AC Transformer Test Sistemleri

PD Ücretsiz AC Trafo Test Sistemleri, PD Ücretsiz HV Tip Test Trafo Gerilim Dayanım Sistemi

I. Ürünlerin Tanımı ve Uygulaması:

CQSB serisi PD serbest güç frekansı test transformatörü sistemi, esas olarak elektrikçi ürünleri ve yalıtım malzemeleri veya yalıtım yapısı için güç frekansı voltajına dayanmak için kullanılır.Ayrıca transformatör, karşılıklı indüksiyon, tutucu vb. test nesnelerinin PD içermeyen güç frekansı test güç kaynağı için de kullanılır.elektrikçi imalat departmanında, enerji operasyon departmanında, Ar-Ge kurumunda ve yüksek öğrenim kurumlarında yaygın olarak kullanılmaktadır.Sistemin voltaj bölücüsü, 2 veya 4 kanallı PD analizörü (isteğe bağlı) ile donatılarak PD sinyalinin bağlantı terminaline sahiptir, test nesnesi için PD tespiti gerçekleştirilebilir.

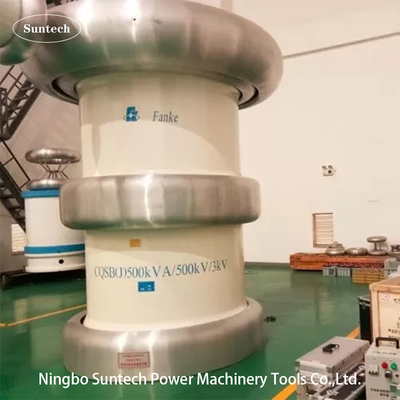

CQSB-500KVA/500KV modeli, 500KV test voltajı ve 1A test akımı çıkışına seri bağlantılı iki adet istiflenebilir silindir tipi Test Transformatörüne sahiptir.Görev döngüsü 60 dakika açık, 60 dakika kapalı,

Şimdiye kadar bu test seti, farklı voltaj dayanım testi uygulamalarına göre birçok farklı serileştirilmiş model oluşturmuştur. Benzer model, diğer tipik modeli aşağıdaki maddede görebilir.

II.Ana bileşenler:

Güç frekansı akıllı ölçüm ve kontrol sistemi veya konsol tipi kontrol kabini,
Güç kaynağı şalter dolabı,
Voltaj regülatör kabini,
Demir tanklı veya silindir tipi transformatörlerin test edilmesi,
Kompanzasyon reaktörü,
Güç frekansı koruyucu direnci,
Elektronik hızlı koruyucu cihaz
Kaplin kapasitif voltaj bölücü.

Örneğin Model CQSB-500KVA/500KV

SN	Bileşenlerin Adı	Tip ve özellikler	Adet	Her ağırlık	Her Boyut
1	Kontrol konsolu	FKGB-500KVA	1 parça	180kg	1200420820mm
2	Elektrik voltaj regülatör kabini	DT-500KVA	1 parça	2500kg	110010501250mm
3.1	Birinciistiflenebilir silindir tipi Test Transformatörü	CQSB-500KVA/250KV	1 parça	3000kg	D1200*Y2800mm
3.2	Saniyeistiflenebilir silindir tipi Test Transformatörü	CQSB-250KVA/250KV	1 parça	2400kg	D1200*Y2500mm
4	Koruma direnci	BHR-1A/500KV	1 parça	120kg	D380*L850mm
5	Kaplin kapasitanslı gerilim bölücü	TJF-500KV/500pF	1 takım	200kg	D320*H6000mm
6	Özel test aksesuarları
Not: Özel gereksinimler sipariş üzerine yapılabilir.

III.Uygulanabilir nesneler

Transformatör, GIS, ortak indüktör, anahtar, burç, tutucu, kablolar gibi HV elektrik mühendisliği ve aparatları için kısmi deşarj ve AC voltaj dayanım testi.
Yalıtım malzemelerinin AC voltaj dayanımı

IV.Teknik özellikler

5pC dahilinde büyüklüğü garanti edebilen küçük komple kurulum büyüklüğü (özel durumlar hariç)
Expoksi reçine dökülmüş kabuk, cam elyaf kıvrımlı koronasız yüksek gerilim yalıtımlı dış namlu
Komple ekipmanın düşük empedansı, aşırı gerilim, aşırı akım, güvenilir ark korumasının tam fonksiyonları
Derecelendirme kalkanı için işlenmiş özel kalıp, alüminyum kalıplanmış, pürüzsüz yüzey, hafif, kurulum için uygun
Büyük kapasiteli HV test cihazı, çok daha yüksek zeka sağlamak için güç frekansı akıllı ölçüm ve kontrol sistemini kullanır ve
kontrol ve koruma otomasyonu.
Örnekleme ve optik iletişimi kullanarak, yüksek voltaj ve düşük voltaj kontrol döngüsünü tamamen izole edin.
Test sürecinde kendi kendini denetleme ve gerçek zamanlı durumun görüntülenmesi mevcuttur.
Veri ve raporun mükemmel yönetim fonksiyonu.
HV U/T,I/T test eğrisini kaydedip çizebilme

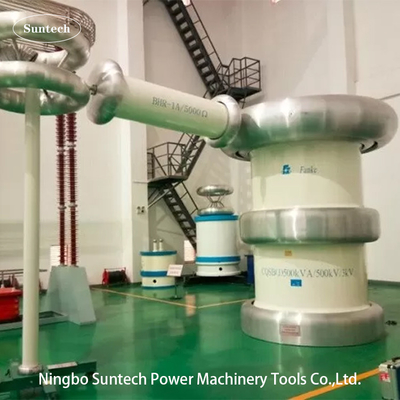

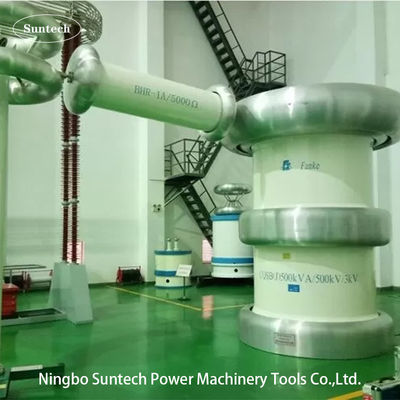

V. Test bağlantısı şekli (Örneğin: CQSB-500KVA/500KV modeli):

PD Free AC Transformer Test Systems , HV Type High Potential Test Equipment 0
VI.Avantajları

50Hz veya 60Hz'de saf güç frekansı testi, çıkış voltajı bozulması (THD) çok küçüktür.
Düşük kısmi deşarj ölçümü gereksinimlerini karşılayın
Test salonunda yerden tasarruf sağlayan modüler yapı
Düşük empedans, geniş uygulama aralığı
Bilgisayar kontrollü ölçüm sistemi ile kullanımı kolay
Personel ve ekipmanın güvenliğini sağlamak için komple koruma devresi
Aşırı gerilim ve geçici korumaya duyarlı elektronik bileşenler
Yük gerilim altında değişse bile (korona, ıslaklık ve kirlilik testleri) veya yük endüktif olduğunda (endüktif gerilim transformatörleri) sabit gerilim gerektiren testler için özellikle uygundur.

VII.Genel Teknik veriler:

Sistem testi modu: Silindir Tipi Transformatörlü PD Free AC Dayanım Gerilimi Test Sistemleri
Sistem modeli: CQSB-500KVA/500KV
Giriş güç kaynağı: 380±10%(tek fazlı),50Hz/60Hz
Nominal çıkış kapasitesi: 500kVA
Nominal çıkış voltajı: 500KV
Maksimum Test voltajı: 500KV'den fazla değil
Nominal çıkış akımı: 1.0A
Reg.Frekans aralığı: 50/60Hz
Çıkış voltajı dalga formu: saf sinüs dalgası
Sıcaklık artışı: 60 dakika çalışma anma akımı altında 65K'den az;
Gürültü seviyesi: 65dB'den fazla değil
Yapısı: silindir tipi tasarlanmış yağa batırılmış

VIII.Diğer isteğe bağlı bileşenler

Güç kaynağı gürültü filtresi
Üçlü ve beşinci filtre
Telafi reaktörü
Aşırı gerilim elektronik hızlı koruma cihazı
SF6 standart kapasitör·
Kısmi deşarj dedektörü

IX.Diğer Tipik Model

1. Tek trafo tipi:

MODELİ	Değerlendirilmiş kapasite (KVA)	AG giriş beslemesi (KV)	Nominal çıkış voltajı (KV)	Silindir transformatör boyutu D × Y(mm)	Ağırlık (kg)
CQSB-1.5KVA/50KV	1.5	0,22	50	φ430*580	65
CQSB-2.5KVA/50KV	2.5	0,22	50	φ280*500	70
CQSB-3KVA/50KV	3	0,22	50	φ300*510	72
CQSB-5KVA/50KV	5	0,22	50	φ460*580	110
CQSB-5KVA/100KV	5	0,22	100	φ640*820	130
CQSB-10KVA/100KV	10	0,22	100	φ620*850	160
CQSB-50KVA/100KV	50	0,4	100	φ725*1100	500
CQSB-12KVA/120KV	12	0,38	120	φ750*1230	380
CQSB-15KVA/150KV	15	0,38	150	φ820*1220	500
CQSB-20KVA/200KV	20	0,38	200	φ1080*1700	900
CQSB-50KVA/250KV	50	0,38	250	φ1460*1520	1250
CQSB-75KVA/250KV	75	0,38	250	φ1460*1780	1450
CQSB-75KVA/500KV	75	0,38	500	φ2000*4850	6800
CQSB-100KVA/100KV	100	0,38	100	φ1000*1250	800
CQSB-100KVA/150KV	100	0,38	150	φ1410*1620	1700
CQSB-100KVA/250KV	100	0,6	250	φ1100*1450	1550
CQSB-125KVA/250KV	125	0,38	250	φ1540*2060	3460
CQSB-150KVA/150KV	150	0,6	150	φ1420*1620	2200
CQSB-2000KVA/500KV	2000	3	500	φ3000*4800	50000

2. İstiflenebilir silindir transformatörleri tipi:

MODELİ	Değerlendirilmiş kapasite (KVA)	AG giriş beslemesi (KV)	Nominal çıkış voltajı (KV)	Silindir transformatör boyutu D × Y(mm)	Ağırlık (kg)
CQSB-10KVA/2*50KV	10	0,2	100	φ410*980	200
CQSB-25KVA/2*125KV	25	0,38	250	φ1250*2200	890
CQSB-100KVA/2*200KV	100	0,38	400	φ1580*3650	2500
CQSB-150KVA/2*150KV	150	0,38	300	φ1600*3200	3980
CQSB-300KVA/2*150KV	300	0,38	300	φ1600*3800	4280
CQSB-250KVA/2*250KV	250	0,38	500	φ2220*6100	11200
CQSB-500KVA/2*250KV	500	0,6	500	φ2030*4600	18500
CQSB-600KVA/2*300KV	600	3	600	φ3200*8000	19000
CQSB-1200KVA/2*300KV	1200	0,6	600	φ3000*6200	28900
CQSB-1250KVA/2*125KV	1250	3	250	φ4500*3200	14500
CQSB-300KVA/2*300KV	300	3	600	φ2610*5600	10000
