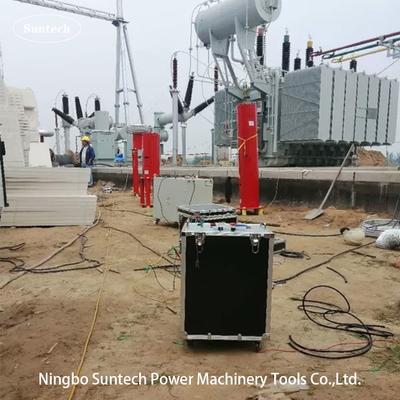

108kVA 27kV 100kV Serisi Yüksek Voltajlı Rezonanslı Test Sistemi Taşınabilir Tipi

Seri rezonans test cihazı

1Konu:
1.10kV/300mm2 kablo, birim uzunluğu kapasitesi 0.37uF/km, kablo uzunluğu 1.4km, test edilen kablo kapasitesi 0.153uF, test frekansı 30-300Hz, test voltajı 52kV, gerilim süresine 60 dakika dayanabilir;
2. 35kV güç transformatörü güç frekansı AC gerilim testine dayanır, kapasitans ≤0.02uF, test frekansı 45 ̇65Hz, test voltajı 68kV'yi geçmez, test süresi 1 dakikadır;
3. 35kV veya daha düşük bir gerilim seviyesine sahip anahtarlar ve transformatörler için AC gerilim testine dayanır, test frekansı 30-300Hz, test voltajı 100kV'yi geçmez ve test süresi 1 dakikadır;
2- Cihazın kullanımı için çevresel koşullar
1Çevre sıcaklığı: -5°C-45°C;
2Nitelikli nem: ≤ 90%, yoğunlaşma yok;
3Yükseklik: ≤1000m.
3Sistemin ana teknik parametreleri ve işlevleri
1İsimlendirilmiş kapasite: 108kVA;
2. Adlık voltaj: 27kV; 100kV;
3Adli akım: 4A; 1A;
4Güç kaynağı: tek fazlı 220V ± 10%
5Çalışma frekansı: 30-300Hz;
6Frekans çözünürlüğü: 0.1Hz; frekans istikrarsızlığı: ≤0.1%;
7Çalışma süresi: 15 dakikalık sürekli çalışmaya nominal güç altında izin verilir.
8.Sıcaklık artışı: 15 dakikalık nominal güçte sürekli çalışma sonrası, cihazın her bir parçasının sıcaklık artışı ≤65K'dır;
9Çıkış dalga şekli: sinüs dalgası, dalga şekli çarpıtma oranı < 1%;
10Kalite faktörü: cihazın kendisi Q≥30 (f=45Hz olduğunda);
11Koruma: aşırı akım, aşırı voltaj ve yanıp sönen koruma ile (temizlik için frekans dönüştürme güç kaynağı bölümüne bakın);
12Sistem ölçüm doğruluğu: etkin değer 1.5.

Yapılandırma ekipmanı listesi
