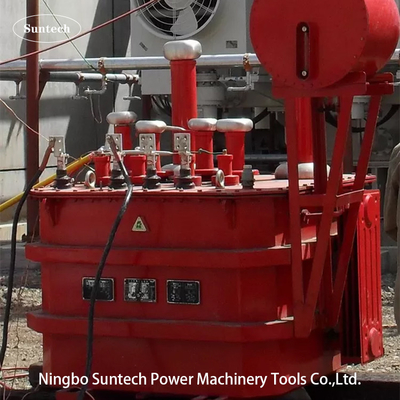

Indüktansa Tipini Düzenle Seri Rezonans Test Sistemi 2100kVA

İndüktans tipini ayarlayan seri rezonans test cihazı

1Konu:
Suwa hidroelektrik santrali için 300MW, aşırı nominal voltaj 18kV, toprak kapasitansı 2.58μF'yi geçmez, AC voltaj testine dayanır, test voltajı 50kV,ve dayanıklılık voltajı süresi 5 dakikadır.

2Sistem kapasitesi
Suwa hidroelektrik santrali için 300MW, aşırı nominal voltaj 18kV, toprak kapasitansı 2.58μF'yi geçmez, AC voltaj testine dayanır, test voltajı 50kV,ve dayanıklılık voltajı süresi 5 dakikadır. o zaman:
Sınav sırasında, yüksek voltajlı yan akım I = 2πfCU = 2π × 50 × 2,58 × 10-6 × 50 × 103 = 40,53A'dır; sistemin nominal akımı 42A'ya ve nominal voltajı 50kV'ye ayarlanır ve belirli bir marj bırakılır.
Genel spesifikasyon tasarımı 2100kVA/50kV'dir, bunlardan ayarlanabilir reaktör 800kVA/50kV'dir (16A); iki parametre 650kVA/50kV/13H olan bir sabit reaktör;0 ′′2'nin gerilim gereksinimlerini karşılayabilir.58μF test ürünü.
Özetle: 2100kVA/50kV test ürününün 2.54μF'lik gerilim gereksinimlerine dayanabilir.

3Sistemin ana teknik parametreleri ve işlevleri
1Adlık kapasite: 2100kVA;
2Adlık voltaj: 50kV;
3. İsimlendirilmiş akım: 42A;
4Çalışma frekansı: güç frekansı 50Hz;
5Çıktı voltaj dalga şekli bozulma oranı: ≤ 1%
6İzin verilen sürekli çalışma süresi: 5 dakikalık nominal yük altında, 1 dakikalık 1.1 kat fazla voltaj;
7. 5 dakika boyunca nominal yük altında sürekli çalıştırıldıktan sonra sıcaklık artışı ≤ 65K'dır;
8Cihazın kendisinin kalite faktörü: Q≥30;
9Yüksek basınç ölçüm doğruluğu: etkin değer 1.5;
10Giriş gücü: üç fazlı 380V voltaj, frekans 50Hz;
11Test ürünü aşırı akım, aşırı voltaj ve test ürünü yanıp sönen koruma işlevlerine sahiptir.
12Çevre sıcaklığı: -250C-450C, göreceli nem: ≤90%RH, yükseklik ≤3200 metre.

4Seri rezonans prensibiyle giriş
Seri rezonans test sistemi, çeşitli kapasitif test ürünlerinde AC gerilim testlerini gerçekleştirmek için kullanılan bir cihazdır.Test için gerekli giriş gücünün kapasitesini büyük ölçüde azaltmakla karakterize edilir., test ekipmanının hacmini ve ağırlığını azaltarak saha testinin uygulanmasını kolaylaştırır;ve büyük ölçüde deneme ekipmanları ve deneme için gerekli giriş işgücü ve malzeme maliyetlerini azaltmak.
Fanke, 20 yıldan fazla bir süredir yüksek voltajlı test ekipmanlarının geliştirilmesi ve üretimiyle uğraşıyor ve rezonans sistemi Fanke'nin amiral gemisi ürünüdür.Fanke'nin ürettiği yüzlerce rezonans sistemi, yurtdışında ve yurtdışında enerji sistemlerinin çeşitli alanlarında başarılı bir şekilde kullanılmıştır..
Seri rezonans sistemi, ayarlı indüktansa rezonans ve frekans modülasyon rezonansına ayrılır.Düzenlenmiş indüktans türü, test devresini indüktans ayarlayarak rezonanslandırır, frekans modülasyonu tipi ise test frekansını ayarlayarak test devresini rezonanslandırır. Ancak sonuç aynıdır, yani test ürününün gerektirdiği büyük kapasiteli çıkış, küçük kapasiteli bir güç kaynağı ile elde edilebilir.Rezonansın temel diyagramı Şekilde gösterilmiştir
