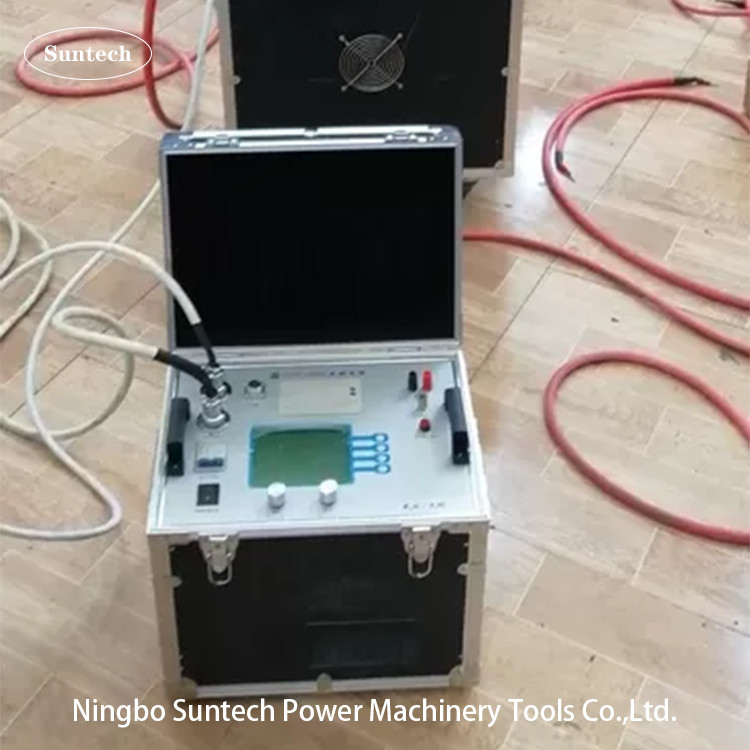

380V 400kVA Serisi Rezonant Test Sistemi Aşırı Akım Koruması

Seri rezonans test cihazı

1Konu:
1. 10kV/300mm2 kablo 3km AC voltaj testine dayanır, kapasitans ≤1.1265uF, test frekansı 30-300Hz, test voltajı 22kV, test süresi 15 dakika.
2. AC 10kV/2500kVA ana transformatörün voltaj testine dayanır, kapasitans ≤0.01uF, test frekansı 45-65Hz, test voltajı 28kV'yi geçmez, test süresi 1 dakikadır.
3. AC, 10kV anahtar, otobası ve diğer alt istasyon ekipmanlarının voltaj testine dayanır, test frekansı 30-300Hz, test voltajı 42kV'yi geçmez ve test süresi 1 dakikadır.
4. 35kV/300mm2 kablo 2km AC voltaj testine dayanır, kapasitans ≤0.361uF, test frekansı 30-300Hz, test voltajı 52kV, test süresi 60min.
5. AC 35kV/6300kVA ana transformatörün voltaj testine dayanır, kapasitans ≤0.01uF, test frekansı 45-65Hz, test voltajı 68kV, test süresi 1 dakikadır.
6. AC 35kV devre değiştiricisi, devre kesici ve diğer alt istasyon ekipmanlarının voltaj testine dayanır, test frekansı 30-300Hz, test voltajı 95kV'yi geçmez ve test süresi 1 dakikadır.

7.220kV devrede AC kesicisi voltaj testine dayanır, test sıklığı 30-300Hz, test voltajı 368kV, test süresi 1 dakikadır.

2Sistemin ana teknik parametreleri ve işlevleri
1İsimlendirilmiş kapasite: 400kVA;
2. Adlık voltaj: 27kV; 50kV; 400kV;
3Adlık akım: 2A;
4Sürekli çalışma süresine izin verin: 60 dakikalık nominal akım;
5Aygıtın kendisinin kalite faktörü: Q≥30 (f=45Hz olduğunda);
6Sistem ölçüm doğruluğu: etkin değer 1.0;
7Giriş gücü: 50Hz; üç fazlı 380V
8Değişken frekanslı güç kaynağının çalışma frekansı: 40-300Hz;
9Frekans çözünürlüğü: 0.1Hz;
10Frekans istikrarsızlığı: ≤0.1%
11Test edilen ürün için aşırı akım, aşırı voltaj ve flashover koruması vardır.
12Çevre sıcaklığı: -150C -40 0C, göreceli nem: ≤90%RH, yükseklik ≤2000 metre.

3Sistem parametrelerinin seçimi ve belirlenmesi
Tek bölümlü reaktör 54kVA/27kV/2A/50H, toplam dört bölüm doğrulama:
1) 10kV / 300mm2 / 3km kablo için kapasitans 1.1265μF, test voltajı 22KV ve dört reaktör paralel olarak kullanılır. Bu anda reaktörün indüktansi 12.5H, sonra:
Test sıklığı: f=1/2π√LC=42.41Hz
Test akımı: I=ωCXU test=2πfCXU test=2×3,14×42.41×1,1265×22×10-3=6.6A
2) 10kV/2500kVA ana transformatör AC gerilim testine dayanır, kapasitans 0.01μF'yi geçmez, test voltajı 28kV'dir, reaktör iki bölümle seri olarak bağlanır,İndüktansa 113H.O zaman:
Test sıklığı: f=1/2π√LC=149.72Hz
Test akımı: I=ωCXU test=2πfCXU test=2×3,14×149.72×0,01×28×10-3=0,26A

3) AC 10kV anahtar, basbar ve diğer alt istasyon ekipmanlarının voltaj testine dayanır, test frekansı 30-300Hz, kapasitans 0,015μF'yi geçmez, test voltajı 42kV'yi geçmez,Reaktör iki seri bağlantı kabul eder., induktansa 113H, sonra:
Test sıklığı: f=1/2π√LC=122.25Hz
Test akımı: I=ωCXU test=2πfCXU test=2×3,14×122,25×0,015×42×10-3=0,48A
4) 35kV/300mm2/2km kablo için kapasitans 0.361μF, test voltajı 52KV ve iki reaktör seri ve iki paralel olarak kullanılır.O zaman...:
Test sıklığı: f=1/2π√LC=35.24Hz
Test akımı: I=ωCXU test=2πfCXU test=2×3,14×35.24×0,361×52×10-3=4,16A
5) 35kV/6300kVA ana transformatör AC voltaj testine dayanır, kapasitans 0.01μF'yi geçmez, test voltajı 68kV'dir,Reaktör dört bölümden oluşan bir dizi bağlantısı vardır ve induktansa 240H'dır.O zaman:
Test sıklığı: f=1/2π√LC=83.88Hz
Test akımı: I=ωCXU test=2πfCXU test=2×3,14×83,88×0,01×68×10-3=0,54A
6) 35kV anahtar, devre kesici vb. AC gerilim testine dayanır, test voltajı 95kV'dir, reaktör dört bölümden oluşan seri olarak bağlanır ve indüktansa 240H'dır, sonra:
Test sıklığı: f=1/2π√LC=83.88Hz
Test akımı: I=ωCXU test=2πfCXU test=2×3,14×83,88×0,015×95×10-3=0,75A
7) AC 220kV anahtarlarının, devre kesicilerin vb. voltaj testine dayanır, kapasitans 5000pF'yi geçmez, test voltajı 368kV'dir, reaktör 50kVA / 50kV / 100H sekiz seri seri,İndüktansa 960HO zaman:
Test sıklığı: f=1/2π√LC=72.64Hz
Test akımı: I=ωCXU test=2πfCXU test=2×3,14×72.64×0,005×368×10-3=0,84A
