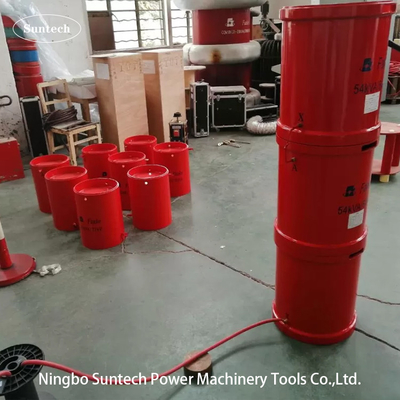

Frekans modülasyonu tipi rezonanslı test sistemi 280kVA Serisi

Frekans modülasyonu tipi seri rezonans test cihazı

1.Ayrıtmanın geçerli alanı
1. 10kV / 300mm2 kablo için AC dayanıklılık voltaj testini karşılayın, birim uzunluğu başına kapasitans 0.3755μF / km, kablo uzunluğu 2000m, test edilen kablonun kapasitansı 0.75μF,Test voltajı 22kV'dir., ve test süresi 5 dakikadır;
2. 35kV/240mm2 kablo AC gerilim testine dayanır, birim uzunluğu başına kapasitans 0.175μF / km, kablo uzunluğu 1000m, test edilen kablonun kapasitansı 0.175μF,Test voltajı 52kV'dir., ve test süresi 180 dakikadır;
3. 110kV/630mm2 kablonun AC dayanıklılık voltaj testini karşılayın, birim uzunluğu başına kapasitans 0.1880μF / km, kablo uzunluğu 100m, test edilen kablonun kapasitansı 0.188μF,Test voltajı 128kV'dir., ve test süresi 60 dakikadır;

2- Cihaz standartlara uyuyor.
GB10229-88 "Reaktör"
GB50150-2016 "Güç ekipmanlarının teslim deneme kuralları"
DL/T 596-1996 "Elektrik ekipmanları için önleyici test kuralları"
GB1094.1-GB1094.6-96 "Kaplama koruma derecesi"
GB2900 "Elektrik Terminolojisi"
GB/T16927.1~2-1997 "Yüksek Voltajlı Test Teknolojisi"
GB 191-2000 "Paketleme, Depolama ve Taşıma Grafik İşaretleri"
JB/T 9641-1999 "Test Transformörü"
IEC358 ((1990) "Koplama Kondensatörü ve Kapasitans Voltaj Bölücü"
Q/WFK005-2005 "Test Transformörü" Fanke Şirketi Kurumsal Standart
Q/WFK008-2004 "Test Reaktörü" Fanke Şirketi Kurumsal Standart

3- Cihazın çevresel koşulları
1Çevre sıcaklığı: -5°C-+45°C;
2Nitelikli nem: ≤ 90%, yoğunlaşma yok;
3Yükseklik: ≤1000m.

4Dördüncüsü, ürünün temel teknik performans gereksinimleri
1İsimlendirilmiş kapasite: 280kVA;
2Adlık voltaj: 35kV; 140kV;
3Adlık akım: 2A;
4Güç kaynağı: 380V±10%
5Değişken frekanslı güç kaynağının nominal gücü: 20kW;
6Çalışma frekansı: 45-300Hz;
7Frekans ayarlama hassasiyeti: 0.01Hz; frekans istikrarsızlığı: ≤0.01%;
8. Çalışma süresi: 180 dakikalık sürekli çalışmaya nominal güç altında izin verilir;
9.Sıcaklık artışı: 180 dakika boyunca nominal sürekli çalışmadan sonra, cihazın her bir parçasının sıcaklık artışı ≤65K'dır;
10Çıkış dalga şekli: sinüs dalgası, dalga şekli çarpıtma oranı < 1%;
11Kalite faktörü: cihazın kendisi Q> 30 (f=40Hz olduğunda);
12Koruma: aşırı akım, aşırı voltaj ve yanıp sönen koruma ile (detaylar için frekans dönüştürme güç kaynağı bölümüne bakın);
13Ölçüm doğruluğu: 1.5 etkin değer.
