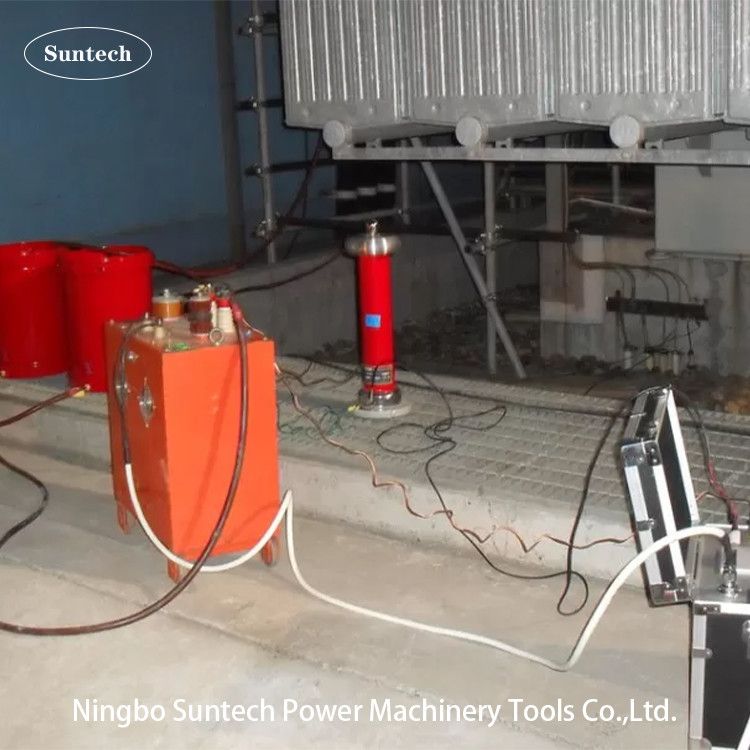

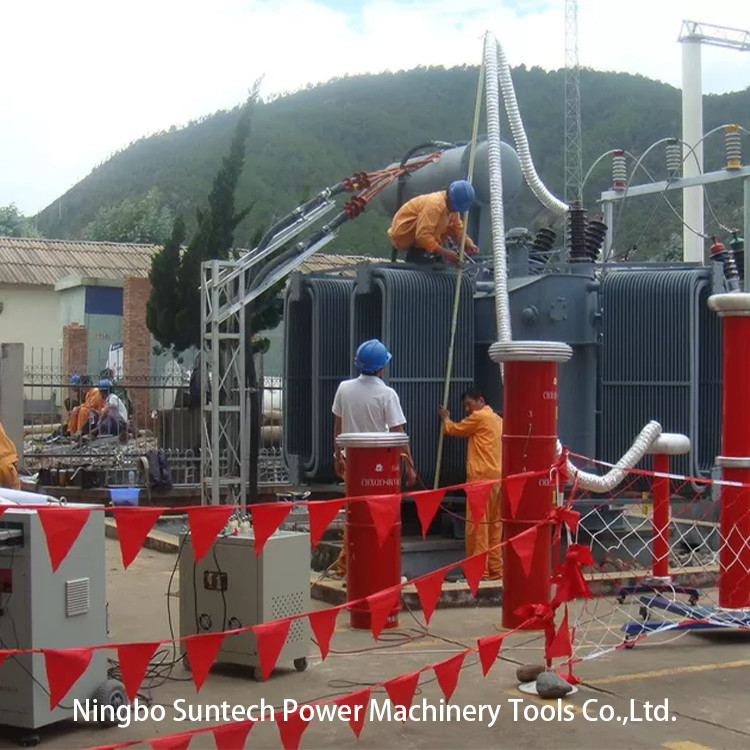

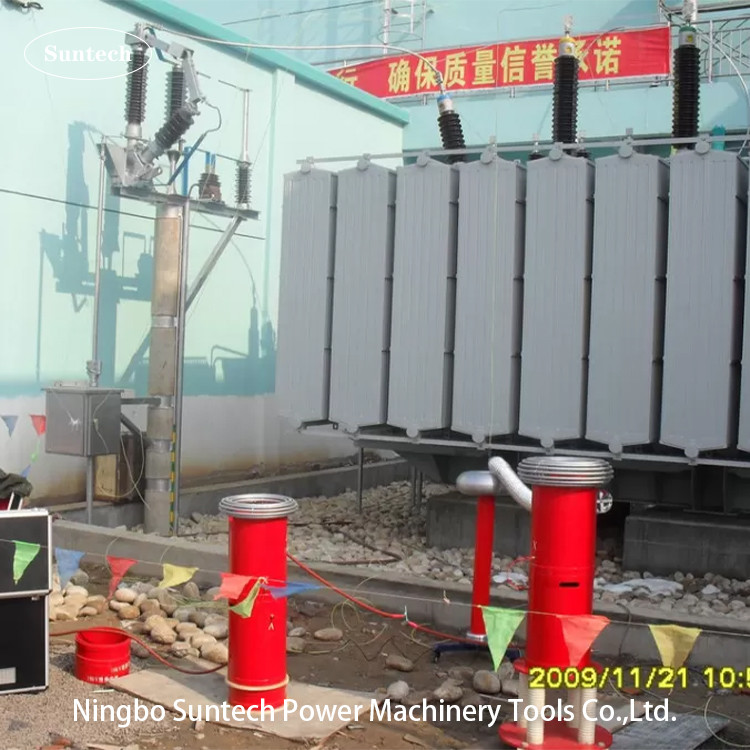

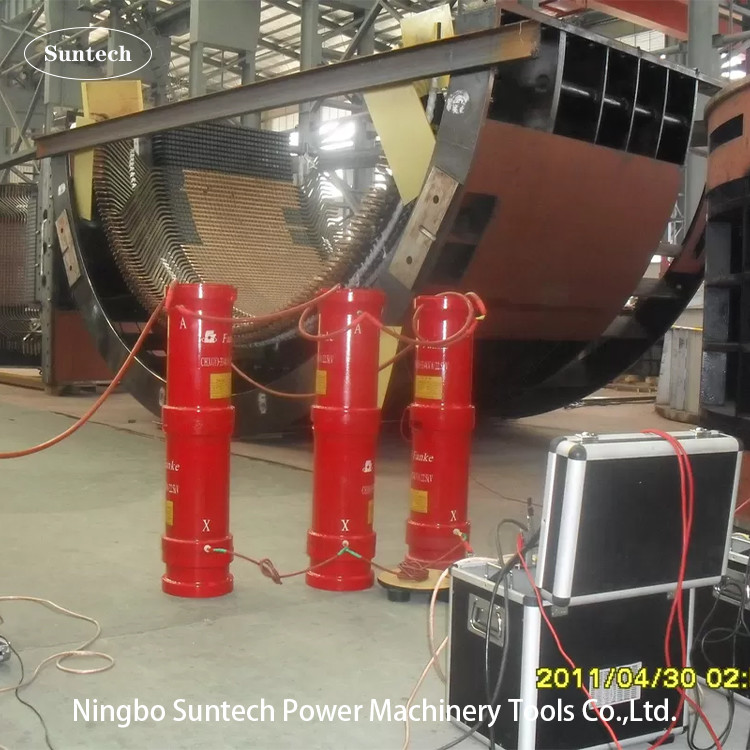

110KV Güç Alt İstasyonu Testleri İçin Sahada AC Rezonant Test Sistemi

Not:1Güç motorunu, jeneratörü ve güç transformatörünü 45 ~ 65Hz altında test ederken yük kondansatörü isteğe bağlı olabilir.

2Test reaktörü, farklı test nesnesi kapsamına veya müşteri gereksinimlerine göre her parça için 18KV, 20KV, 22KV, 40KV, 44KV, 50KV, 54KV, 55KV olarak üretilebilir.

III. Deneme devresi:


VF: Değişken frekanslı güç kaynağı T: heyecan transformatörü
L: Test Reaktörü Cx: Test Edilen Ekipman MOA1: Yıldırım Engelleyici
C1,C2: Voltaj bölücü ((C1 yüksek voltaj kolu,C2 düşük voltaj kolu)



Teknik veriler:

1. Güç kaynağı: 220±10% ((tek fazlı),50Hz/60Hz
2. Uygulama aralığı: dağıtım güç alt istasyonu ve 110KV GIS
3. İsimlendirilmiş çıkış gücü: 216kVA
4. Test Voltajı: 27KV, 54KV, 108KV, 200KV
5. Test akımı: 8A@27KV, 4A@54KV,2A@108KV,1A@200KV
6. Reg. Frekans aralığı: 30Hz-300Hz
7. Çıkış Rezonans voltaj dalga şekli: sinüs dalgası
8. Çıkış dalga biçiminin THD: ≤1%
9. İzolasyon seviyesi: 1.1 katın altında ve 1 dakikayı normal tutar
10. Çalışma döngüsü: 60 dakikalık değerli çalışma koşulu altında;
11. Test setinin kendisinin kalite faktörü: Q≥30 ((F=30HZ'de);
12. Sıcaklık artışı: 60 dakikalık nominal çalışma akımı altında 65K'dan az;
13. Gürültü seviyesi: 70B'den fazla değil
14. Reaktör yapısı: kuru tip, epoksi tüp silindir tipi;

V. Aksesuarlar

• Depolama aksesuarları için aksesuar kutusu
• Güç kaynağının giriş kabloları
• Güç kaynağının çıkış kabloları
• Değiştiricinin çıkış kabloları
• Sistem topraklama kabloları
• Reaktörün paralel kabloları
• HV ölçüm kabloları (voltaj bölücü sinyal çıkış kabloları)
• HV çıkış kabloları ((reaktör bölmek için, bölücü test nesnesine)
• Dayanıklı yalıtım tabanı
• 200KV testi için korona halka
• Son test raporu, kalite sertifikası, kullanıcı kılavuzu ve paket listesi sunulmaktadır.

VI. İsteğe bağlı kısım

Yük tazminatı kondansatörü

• Seçilebilir model: 200KV/20000pF; 200KV/10000pF; 200KV/6000pF;
