FKVF Serisi Elektriksel Ekipmanlar Yüksek Voltajlı Test Sistemi 5KW - 400KW Kapasite İsteğe bağlı

Değişken Frekanslı AC Resonant Alt Voltaj Deneme Seti, Değişken Frekanslı Resonant Kontrol Birimi

I. Ürün Tanımı:

FKVF serisi değişken frekanslı güç kaynağı, değişken frekanslı AC rezonanslı dayanıklılık voltaj testi seti için ana ölçüm ve kontrol ünitesi ve ana makine.Değişken frekans dönüştürücü olarak da adlandırılır..

Değişken frekanslı güç kaynağı, tüm test prosedürünün yüksek düzey kontrolünü gerçekleştiren yüksek hızlı, uzaktan bilgisayardan emir alan ARM ve FPGA dijital sinyal işlemcisini benimser.Yüksek hızlı gerçek zamanlı hesaplamalar yapan ve çıkış dalga biçimini değiştiren FPGA dijital sinyal işlemcisi, gerçek zamanlı test yüksek voltaj değeri ve dönüştürücü gücünün ana devre parametreleri ve geri dönüş testi parametreleri, üst makineye çalışma durumu, gerçek zamanlı örnek koruma sinyalleri,Hızlı yakın güç çıkışı ve dalga şekli jeneratörü.

II. Uygulama ve kullanım

• Değişken frekanslı AC rezonanslı dayanıklılık voltajı test devresi için ölçüm ve kontrol ünitesi.
• Yüksek voltaj testi verimliliğini artırmak ve rezonans dayanıklılık voltaj testi sırasında izleme ve korumayı artırmak için eski geleneksel konsolu değiştirin.

III. Birimin ana bileşenleri:

• Değişken frekanslı güç kaynağı olan FKVF ana makinesi
• İngilizce test yazılımı ile isteğe bağlı uzaktan kumanda bilgisayarı
• İsteğe bağlı dış tek ayak acil duraklama kutusu
• Bağlantı kabloları grubu
• İsteğe bağlı Dış alarm lambaları

IV. Test prensibi (örneğin FKVF-300KW)

V. Teknik parametreler

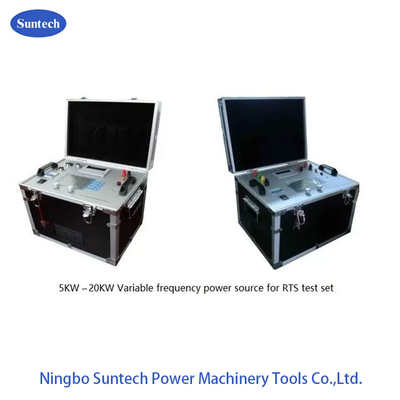

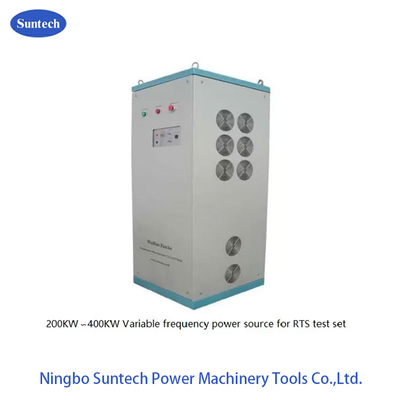

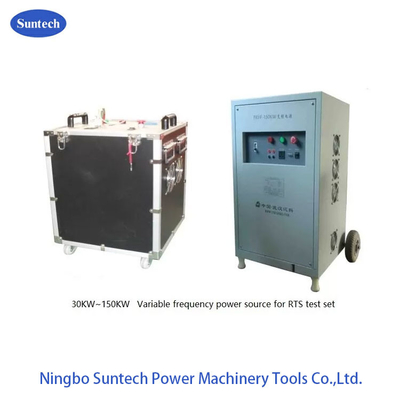

1.Adlık kapasite: 5KW, 10KW, 20KW, 30KW, 50KW, 100KW,

150KW, 200KW, 250KW, 300KW,

350KW, 400KW, 500KW isteğe bağlı

2. Giriş gücü: 20KW'dan fazla Voltaj 380V±10% üç fazlı;

20KW'dan aşağı Voltaj 220V±10% tek fazlı;

3.İş giriş frekansı: 50Hz/60Hz

4Çıkış voltajı: 20KW'dan fazla: 0-500V (Giriş 380V) sürekli ayarlanabilir

20KW altında: 0-250V ((input 220V) sürekli ayarlanabilir

5İsimlendirilmiş çıkış akımı: modeline göre belirlenir

6Çıkış dalga şekli: kare dalga

7Düzenlenebilir çıkış frekansı aralığı: 20-400Hz

8Çıkış Frekansı çözünürlüğü: 0.03Hz

9Çıkış frekansı istikrarsızlığı:% 1'den az

10Çıkış Frekansı adım değeri: 5Hz, 2Hz, 1Hz, 0.1Hz, 0.03Hz

11Çıkış Voltaj çözünürlüğü: 0.01kV

12Çıktı voltaj dengesizliği: %1'den az

13Çıkış Voltaj Adımı Değeri: U/45000 Tam Aralık

14.Sürekli çalışma süresi: 60 dakika, sıcaklık artışı 45K'dan fazla değildir

15Çalışma koşulları: sıcaklık -10°C-40°C

16Yükseklik: <1000m

17. Ağırlık: < 20 kg ((5 ~ 20KW);

< 30 kg ((30 ~ 50KW)

< 650 kg ((100 ~ 400KW)

< 650 kg ((400 ~ 500KW)

VI. Ana fonksiyonlar:

• Dalga şekli, puls genişliği voltajı ile düzenlenen kare dalga
• Güç voltajı ve güç frekansının dalgalanmasından kaynaklanan HV voltaj dalgalanması durumunda, çalışma sürecinde voltajı sürekli olarak izlemek,Sistem otomatik olarak ayarlama voltajına doğru voltajı ayarlayacak..
• Otomatik tarama frekansı, rezonans noktasını arıyor. Frekans aralığı 20-300Hz.Taramanın maksimum zaman tüketimi 2 dakikadır (tam frekanslı tarama)Frekans çözünürlüğü 0.03Hz.
• Otomatik olarak test. Test programını ayarlayabilirsiniz, test programı 5 bölüme ayrılabilir. Sistem ayar programına göre test işlemini otomatik olarak bitirecektir.
• Otomatik test sırasında, frekans ve voltajı elle düzenlemek için herhangi bir zamanda manuel kontrol durumuna geçebilirsiniz
• Voltaj normalde dalgalanırken voltajı nesneye otomatik olarak düzenler, anormal dalgalanma olduğunda uyarır.Kullanıcılar pratik test durumu için çalışabilir.
• Gerginlik düzenlemesi ve dayanıklılık durumunda gerçek zamanlı U-t eğrisi (teglik-zaman eğrisi) gösterimi.
• Test durumunu gerçek zamanlı görüntüleme. Test durumuna göre ilgili işlem yapabilirsiniz
• Güçlü koruma ve uyarı fonksiyonu: aşırı akım koruması, aşırı gerilim koruması ve flashover koruması, yüksek gerilim anormal koruması,Yazılım/donanım eşzamanlı koruma belirtisi. Kontrol için güvenlik ve form rapor dosyasını emin olun
• Test verilerini kaydetmek ve otomatik olarak test raporunu oluşturmak, test raporunu zamanında yazdırabilir ve ayrıca raporu kaydedebilir ve başka yerlerde yazdırabilirsiniz.
• Geçmiş test verilerini sormak için koşullarınıza göre.
