PD Ücretsiz AC Rezonant Test Sistemleri, Corona İndüklü Değil Voltaj Test Setleri
I. Ürün Tanımı:
İndüksiyonlu voltaj dayanıklılığı testi (IVWT), ayrıca endüksiyonlu aşırı voltaj dayanıklılığı testi,ACSD,ACLD, DVDF olarak da adlandırılır, güç transformatörlerinin en önemli dielektrik testlerinden biridir. IEC60076-3-2013 uyarınca,IVWT, 110KV güç transformatörü için rutin test ve kabul testi için gerekli..
FKWJF-300 Kısmi İndirimsiz Değişken Frekanslı Güç Serili Bağlı Rezonans Test Sistemi, kısmi İndirimsiz Değişken Frekanslı Güçten, step-up transformatörden,Karşılaştırma reaktörü ve kapasitif gerilim bölücüTransformörün kısmi boşaltmaları, indüklenmiş dayanıklılık voltajı test sistemi, induzyon yoluyla denemeyi gerçekleştirir.Test nesnesinin LV tarafına gerilim uyguladı ve paralel rezonans ilkesini uygulayarak test devresinin frekansını değiştirerek büyük uyarılma akımı ürettiSeri Bağlı Rezonans Test Sistemi, değişken frekanslı güç kaynağı, uyarılma transformatörü, HV reaktörü ve kapasitif voltaj bölücüden oluşur.Test nesnesinin kondansatörü ve reaktörü bir seri rezonans bağlantısı oluşturduVoltaj bölücü, test nesnesiyle seri bağlantıda olup rezonans voltajını ölçmek ve aşırı voltaj koruma sinyali olarak çalışmak için kullanılır.
Bu test sisteminin büyük başlangıç akımı sorunu yoktur.Küçük kapasiteli güç kaynağı, güç kaynağının 30 ila 60 katına eşdeğer testi yerine getirebilir.Bu, site üzerinde test gücünün yetersiz kapasitesinin sorununu büyük ölçüde çözdü.
FKWJF 300KW sistemleri tek faz sağlayabilir+35KV /150Hz~200Hz alternatif akım, 630 MVA/220 kV'ye kadar güç transformatörlerinin yalıtım performansını, bobinlerin dönüşleri arasında, katman katman denemek için. yani, küçük yalıtım,Aynı derecede ve aynı derecede olmayan yalıtım dahil.
2 veya 4 kanallı PD analizatörü ve aksesuarları ile birlikte, Model FKWJF400KW, kısmi boşaltma ölçümü (IVPD) ile İndüksiyonlu gerilim testi için de kullanılabilir.HV bölücü ve aksesuarları, aynı zamanda 20 ~ 300Hz içinde LC rezonans devresinde AC uygulanan gerilim testine dayanabilir.
II. Ana özellikleri
- Cihaz güvenli ve güvenilirdir. Aşırı voltaj koruması, aşırı akım koruması, boşaltma koruması,Sınav gücü başarısız olduktan sonra koruma, sıfır voltajlı başlangıç koruması, aşırı ısı koruması vb.
- korumalar etkinleştirildiğinde, cihaz test personelinin, test nesnesinin ve test sisteminin güvenliğini sağlamak için test voltaj çıkışını engelleyecek ve ana devrenin gücünü kapatacaktır.
- Basit bir bağlantı ile işlem kolay ve uygun.
- Küçük boyutlu, hafif ağırlıklı, saha kullanımı için uygun esnek bir kullanım.
- İyi çıkış istikrarına ve yüksek güvenilirliğine sahip olan mikro bilgisayar kontrolünü benimsiyor.
- Yüksek voltaj çıkış sinüs dalgası çarpımı %1'den azdır ve test nesnesine zarar vermez.
III. Test Kılavuzu
Not: Yukarıdaki resim, güç transformatörüne indüklü direnç voltaj testi ve PD algılama için bağlantı devresi.
PD testi ve endüktif voltaj dayanıklılığı testi sırasında test edilen transformatör büyük kapasitif bir test nesnesine benzer.Transformörün kapasitif reaktif akımı, telafi reaktörünün endüktif akımı ile telafi edilir.Değişken frekanslı güç kaynağı, tüm sisteme aktif kayıp ve küçük bir kısım reaktif kayıp sağlar.Voltaj bölücü heyecanlı transformatörün HV çıkış terminalinde kurulurAna transformatörün LV (düşük voltaj) tarafındaki voltajı bir zirve voltmetri ile ölçün ve ana transformatörün voltaj oranına göre HV tarafındaki voltajı hesaplayın.
Ana transformatörün kabuk kapasitesi, birleştirme kapasitörü olarak kullanılır. PD değerini ölçmek için PD testçisine kısmi boşaltma sinyali girer.
Not: Yukarıdaki resim, LC rezonans prensibi ile AC uygulanan dayanıklı voltaj için bağlantı devresi.

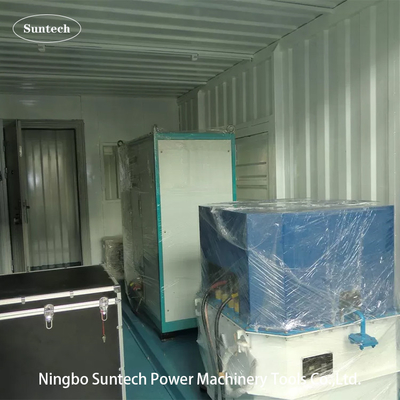

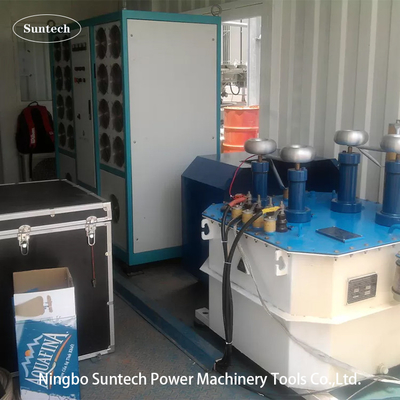

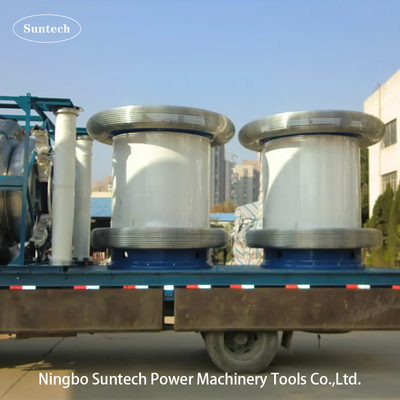

IV. Ana bileşenler
| Ürün |
Ürün Adı |
Tip ve özellikleri |
miktarı |
Yorumlar |
| 1 |
PD ücretsiz değişken frekanslı güç kaynağı |
FKWJF-300kW |
1 parça |
|
| 2 |
PD serbest heyecanlı transformatör |
CQSB ((J) -300kVA |
1 parça |
|
| 3 |
PD serbest telafi reaktörü |
CHX ((kf) -600kVA/22kV |
2 parça |
İndüksiyon testi için |
| 4 |
PD serbest kapasitif gerilim bölücü |
TRF-50kV/300pF |
1 set |
PD örnekleme için |
| 5 |
HV test reaktörü |
CHX ((kf) 500kVA/200kV |
2 parça |
Rezonans voltajı için dayanır |
| 6 |
HV kapasitans gerilim bölücü |
TRF-400kV-2500pF |
1 set |
Rezonans voltajı örnekleme için |
| 7 |
Ana güç transformatörüne PD testi için korona halka |
220KV |
3 parça |
PD testi için |
Not: Yukarıdaki tablo sadece örnek.
V. Genel Teknik veriler:
1.Hizmet koşulları
- Deniz seviyesinden yükseklik ≤ 1000m
- Çevre sıcaklığı: -10°C-45°C
- Nitelikli nem ≤90%RH ((20°C'de)
- Yerleri kullanmak: içeride ve açık havada
- Sistemin etrafında koroziv metal veya yalıtım havası bulunmaz
- Kurulum eğimi≤5°
- Güvenilir bir toprak noktası ile.
2. Teknik özellik
- Adlık giriş güç kaynağı:380V±10%, üç fazlı, 50Hz
- Değişken frekanslı güç kaynağının nominal çıkış gücü: 300Kw
- İsimlendirilmiş çıkış gücü: 1000kVA ((resonans voltaj dayanıklılık testinde);
- 1200kVA ((PD serbest endüktif voltajı karşılama telafi durumunda)
- Maks. çıkış voltajı: 400kV veya OEM
- Çıkış aşaması: tek fazlı
- Değişken frekans aralığı: 20Hz~400Hz, frekans bu aralığın içinde ayarlanabilir
- Çıkış frekansı çözünürlüğü: 0.01Hz
- Çıkış frekansı istikrarsızlığı ≤0,1%
- Sinüzoidal dalga çıkış voltajı. Dalga şekli çarpıtma faktörü≤1.0%
- Test sisteminin kendisinin PD seviyesi≤10pC
- Çalışma süresi: Transformör PD testi için 90 dakika ve rezonans gerilim dayanıklılığı testi için 60 dakika
- İzolasyon seviyesi: 110% nominal voltajda 1 dakika
VI.Aksesuarlar
- Depolama aksesuarları için aksesuar kutusu
- Güç kaynağının giriş kabloları
- Güç kaynağının çıkış kabloları
- Değiştiricinin çıkış kabloları
- Sistem topraklama kabloları
- Reaktörün paralel kabloları
- HV ölçüm kabloları (voltaj bölücü sinyal çıkış kabloları)
- HV çıkış kabloları ((reaktör bölmek için, bölücü test nesnesine)
- Bölücü için destek tabanı
- Test reaktörü ve bölücü için korona halka
- Son test raporu, kalite sertifikası, kullanıcı kılavuzu ve paket listesi sunulmaktadır.
VII. Diğer tipik model
1 İndüksiyonlu dayanıklılık voltajı testi için isteğe bağlı model
| Sistem Modeli |
Çıktı gücü |
Maksimum Uygulama |
| FKWJF-150KW |
150KW |
66KV güç transformatörü |
| FKWJF-200KW |
200KW |
110KV güç transformatörü |
| FKWJF-300KW |
300KW |
220KV/630MW ve daha düşük güç transformatörü |
| FKWJF-400KW |
400KW |
220KV/üstü 630MW güç transformatörü |
Özel talep siparişle yapılabilir.
|
