PD Free Ac Resonant Test Set kısmi boşaltma test cihazı 10pC'den fazla değil

Ürün ayrıntıları:

Menşe yeri:	Ningbo, Çin
Marka adı:	Ningbo Suntech Power
Sertifika:	ISO9001
Model numarası:	FKWJF Serisi

Ödeme & teslimat koşulları:

Min sipariş miktarı:	Bir ünite
Fiyat:	Negotiable
Ambalaj bilgileri:	Fümigasyonsuz Standart Tahta Sandık İhracatı
Teslim süresi:	65~90 iş günü
Ödeme koşulları:	L/C, T/T
Yetenek temini:	5 set / 2 ay

İletişim

Detaylı ürün tanımı

Test Prensibi:	Değişken frekanslı rezonans devresi	Kullanımı:	İndüklenmiş Gerilim Dayanımı ve Kısmi Deşarj Testi
Tasarım özelliği:	PD Serbest Tip, 10pC'den Fazla Değil	Bileşen:	V/F Güç Kaynağı, Uyarma Transformatörü, daha hafif Modüler Test Reaktörü ve Gerilim Bölücü
Test sıklığı:	150Hz~200Hz veya 20~300Hz	Görev döngüsü:	90 dakika veya 180 dakika
Test doğruluğu:	%1,5'tan Az Değil	Çıkış dalga formu:	İyi Sinüs Dalgası
İçin özel:	Büyük Kapasiteli UHV Sınıfı Güç Trafosunun Yerinde Testi	Reaktör Kullanım Yolu:	Birbiriyle Bir Sırada veya Paralel Bağlantıda
test standardı:	IEC60076-3-2013
Vurgulamak:	150Hz kısmi boşaltma test cihazı , PD Free Ac Resonant Test Set , Değişken Frekanslı Ac Rezonant Test Seti

PD serbest rezonanslı gerilim test kümesi, transformatör kaynaklı gerilim direnci ve kısmi boşaltma testi.

I. Ürün tanımı:

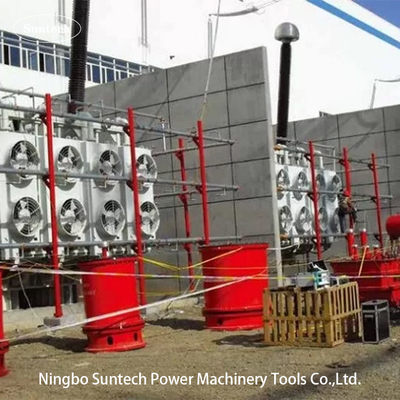

FKWJF serisi test sistemi, esas olarak 110KV sınıfı ve üstü güç transformatörlerinin alan kaynaklı gerilim dayanıklılığı ve kısmi boşaltma testi için kullanılır. This system adopts PD free push-pull variable-frequency power source technique which ensure fine sine wave and proper test frequency output during testing under iron core unsaturated condition of power transformer Sistem, uzun mesafe XLPE kablosunu veya HV GIS'i test etmek için de uyumlu olarak tasarlanabilir.Yukarıdaki resimler, Fanke tarafından üretilen 220KV güç transformatörü için saha testleri için yapılan transformatör indüklü voltaj dayanıklılığı ve kısmi boşaltma test sistemi için..

İndüksiyonlu voltaj dayanıklılığı testi (IVWT), ayrıca endüksiyonlu aşırı voltaj dayanıklılığı testi,ACSD,ACLD, DVDF olarak da adlandırılır, güç transformatörlerinin en önemli dielektrik testlerinden biridir. IEC60076-3-2013 uyarınca,IVWT, 110KV güç transformatörü için rutin test ve kabul testi için gerekli..

II. Uygulanabilir nesneler

110KV dereceli yalıtımlı transformatör
220KV, 500KV, 750KV, 1000KV sınıfı transformatörler.
Doğru seri rezonanslı HV reaktörleri ile donatılmışsa, GIS, transformatörler, anahtarlar, kurşunlama ve kablolar için 1000kv'den fazla olmayan AC voltaj dayanıklılığı testi yapılabilir.

III. Sistem Kompozisyonu

PD serbest itme-çekme değişken frekanslı güç kaynağı ve gözlem ve kontrol dolabı,
PD serbest heyecanlandırma transformatörleri,
Kayıp tazminatı test reaktörü,
Kısmi boşaltma test cihazı
Bağlantı Voltaj bölücü
Gerekli test aksesuarları

IV. Teknik özellikler

Doğrusal güç güçlendirici devre tasarlanmış, tüm sinüs dalgası çıkışı, küçük dalga bozulması.
Çeşitli korumalar şunları içerir: boşaltma arızası koruması, voltaj ayarlama koruması, çıkış kısa devre koruması, sıfır pozisyonu koruması, köprü kolu amplifikasyon döngüsü koruması,Yukarıdaki koruma işlerinin herhangi bir türü, voltaj çıkışı derhal engellenecek, personelin güvenliğini garanti etmek için ana döngü güç kaynağı kesilecek,Test edilen nesneler ve test sistemi.
Cihazın sinyal kaynağı özel yonga ile üretilir, çıkış frekans istikrarı 0.0001Hz kadar yüksek olabilir.ve çıkış voltajı, %1'den az bir voltajın istikrarsızlığını garanti eden tek çip ile kontrol edilir..
Test voltajı ve zamanı gibi test parametrelerinin ayar fonksiyonu ile, otomatik ve manuel kontrol yöntemleri.
Voltaj otomatik stabilizasyon ayarlama fonksiyonu ile, frekans düzenlemesi ayarlandığında sabit çıkış voltajı.
Optik olarak kontrol edilen, tamamen yalıtılmış HV ve düşük voltajlı kontrol döngüleri.
Sürekli olarak 20 ∼ 400 Hz test frekansı aralığında ayarlanabilir ve rezonans frekansının otomatik arama fonksiyonu ile.
LCD ekran ve çoklu dönen fare kontrolü, dostu insan-bilgisayar arayüzü, işlem ve tel çizimi için basit ve uygun.
Değişken frekanslı güç kaynağı, elektrik alanının güçlü bozulmasına karşı yeteneği olan ve ölçüm doğruluğunu ve istikrarını sağlayan yüksek geçirgenlik manyetik malzeme ile korunur.
Bu cihaz, özel test aracıyla ve konteynerle birlikte donatılabilir.

V. Genel Teknik Veriler:

1 Değişken frekanslı güç kaynağının kapasitesi: 3kW~450kW ((Sistem modeline göre isteğe bağlı);

2 Adlık giriş voltajı: Üç fazlı 380V±10%,50Hz

3 Test sisteminin nominal çıkış voltajı: 1200KV'ye kadar maksimum ((Özel özellikler sipariş olarak yapılabilir)

4 Test sisteminin nominal çıkış akımı: Sipariş olarak yapılabilir

5 Çıktı test sıklığı: 20-400Hz

6 PD seviyesinin kendisi: ≤ 5pC altında nominal çıkış voltajı

7 Çıkış dalga şekli: Standart sinüs dalgası, dalga şekli sapma faktörü ≤ 1%

8 Çıktı voltajının istikrarsızlık derecesi: ≤ 1,0%

9 Çıkış frekansının istikrarsızlık derecesi: ≤ 0,05%

10 Gürültü seviyesi: ≤ 65dB

11 yalıtım seviyesi: Çıkış/Geri giriş terminal zemini ≥ 3kV/AC/1min

12 Görev döngüsü: ≥ 3 saat ((Özel özellikler sipariş üzerine yapılabilir)

13 İzin verilen sıcaklık artışı: Sürekli çalışma 3 saat nominal yükle, 70K'dan fazla değil

Not:Özel özellikler sipariş üzerine yapılabilir.
