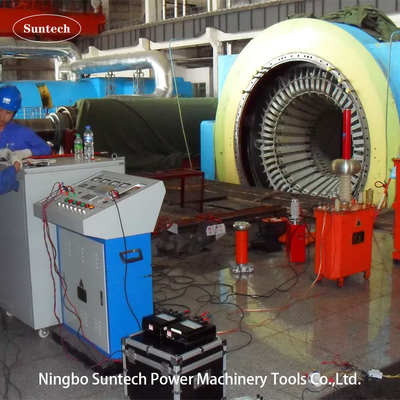

Yüksek hassasiyetli ısı jeneratörü test ekipmanları / AC yüksek gerilim testi düşük gürültü

Genel Teknik veriler:

1. Rezonans devresinin modu: Değişken indüktanslı seri rezonanslı
2. Sistem modeli: CHX-L-350KVA/50KV
3. Giriş güç kaynağı: 380±10% ((tek fazlı),50Hz/60Hz
4. İsimlendirilmiş çıkış gücü: 350kVA
5. İsimlendirilmiş çıkış Voltajı:50KV
6. Adlık çıkış akımı: 7A
7. PD seviyesinin kendisi: %5'ten fazla değil
8. Reg. Frekans aralığı: 50/60Hz
9. Çıktı Rezonans voltaj dalga şekli: saf sinüs dalgası
10. Çıkış dalga biçiminin THD: ≤1%
11. İzolasyon seviyesi: 1.1 katın altında ve 1 dakikayı normal tutar
12. Çalışma döngüsü: 30 dakikalık değerli çalışma süresi altında;
13. Test setinin kendisinin kalite faktörü: Q≥30;
14. Sıcaklık artışı: 30 dakikalık nominal çalışma akımı altında 65K'dan az;
15. Gürültü seviyesi: 65dB'den fazla değil
16. Reaktör yapısı: demir tank tipi, ayarlanabilir indüktansa sahip yağlı

1. Reaktif güç tam olarak telafi edildiğinde, ekipmanın gücü ve gücü ölçülen ekipmanın sadece 1/10'undan daha azdır; aynı kapasiteli ekipmana kıyasla daha küçük bir hacim ve daha hafiftir.
2. Büyük çıkış kapasitesi ve küçük güç kapasitesi, düşük maliyetli, çalıştırılması ve korunması kolay.
3. Tipik akım filtresi devresinde, çıkış voltaj bozulması (THD) çok küçüktür
4. Flashover veya arıza sonrası kısa devre akımı, ölçülen akımın sadece 1/10'undan (1/Q) daha azdır ve arızadan sonra hata noktasına zarar vermesini etkili bir şekilde önleyebilir.
5. Flashover'dan sonra yayın otomatik patlaması, seri rezonans voltajını kurtarmak için uzun ve istikrarlı bir süreçtir, güvenli.

VI. Fonksiyon

1. Reaktörün demir çekirdeği boşluğu için uzaktan kumanda ve gösterge fonksiyonu:Reaktöre boşluk sensörü monte edilmiştir, bu da çalışmayı yönlendirmek için konsoldaki demir çekirdeği boşluğunu doğrudan okur.
2. Dayanma süresi dolduğunda otomatik adım aşağı işlev:Dayanma zamanlaması dijital zamanlayıcıyı kullanır.
3. Sıfır konumu kapalı, sıfır başlangıç hızlandırma fonksiyonu:Eğer voltaj düzenleyicisi sıfır konumda değilse, HV çıkış düğmesi kapatılamaz.
4. Akım koruması:Sistem, yüksek anti müdahale, hızlı eylem, aşırı akım hasarına karşı koruma test nesnesi olan aşırı akım rölesi ile.
5. Aşırı gerilim ve test nesnesinin yanıp söndürülmesiKoruma fonksiyonlarının üzerinde:Bu sistem elektronik aşırı gerilim ve yanıp sönen koruma panelini alır, test nesnesini aşırı gerilim ve yanıp sönenlere karşı korur.büyük gizlilik ve küre boşluğu koruma voltajının uygunsuz ayarlanması. Over voltaj koruması ayarlama doğrudan, uygun ve doğru olan, manuel ayarlama, dijital görüntülemedir.Flash-over koruması çıkış sinyali düşme gecikmesi kaza varyansını örnekler, temel sinyalle karşılaştırır ve belirler. Yüksek doğrulukta, artan gecikmenin kaza varyansı nedeniyle olası hata hareketini önler.
6. Test verileri için gerçek zamanlı izleme fonksiyonu:HV yan voltajı, akım ve LV yan voltajı, akımı izleyebilir, bu da test durumunu daha doğrudan görüntülemektedir.
7. Devre rezonansı ve kilitleme fonksiyonunun dijital görüntülenmesi, rezonans olmadığı zaman ve hızlandırma:
8. Sistemin rezonans durumunu güç faktörü ile doğrudan görüntüleyebilir. Eğer sistem rezonans noktasında değilse, yükseltmek için kapalı düğmeye basmalıdır.,Kapatma düğmesini bırakın, yukarı veya aşağı adım atmak için yukarı/aşağı adım düğmesine tıklayın.
9. Acil duraklamaTest sırasında anormal koşullar ortaya çıktığında, bu düğmeye basın.Test personelinin ve ekipmanların güvenliğini korumak için ana güç hemen kesilecektir..

VII.Aksesuarlar

• Depolama aksesuarları için aksesuar kutusu
• Kontrol konsolunun ve Voltaj düzenleyicisinin bağlantı kabloları
• Voltaj ragulatörü ve heyecan verici transformatörün bağlantı kabloları
• Değiştiricinin çıkış kabloları
• Sistem topraklama kabloları
• Reaktörün paralel kabloları
• HV çıkış kabloları ((reaktör bölmek için, bölücü test nesnesine)
• HV ölçüm kabloları (voltaj bölücü sinyal çıkış kabloları)
• Son test raporu, kalite sertifikası, kullanıcı kılavuzu ve paket listesi sunulmaktadır.

VIII. Uygulama Satış Listesi

IX. İsteğe bağlı model

X. IEC60034-1:2017 Döner elektrikli makineler için test standartı tablosu - Bölüm 1 :Sınıflandırma ve performans
