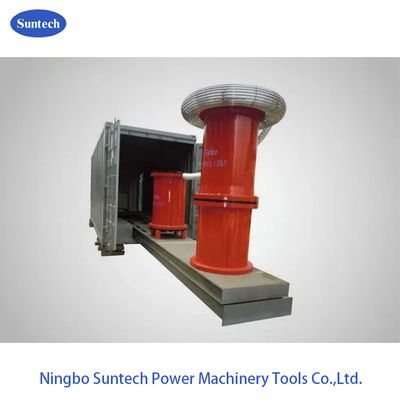

Rezonans Hızlı Yüksek Voltajlı Test Sistemi ile Konteyner Tipi HV Test Seti

Değişken frekanslı rezonanslı, gerilim test setine dayanıklı, konteyner tipi HV test seti rezonanslı, hızlı test

I. Uygulama:

CHX-(JZ) konteyner tarzı seri rezonans test cihazı, seri rezonans test cihazının tüm test ekipmanlarını birkaç konteynere sabitler.Gözlem ve kontrol dolabının ve tam test ekipmanının entegrasyon tasarımıTest hattını ve güç dağıtım kutusunu bağlayan, kesicinin nakliye edilmesi, test için hızlı bağlantı,Çalışma yoğunluğunu büyük ölçüde azaltan test ekipmanları için bakım ve montaj için uygun ve saha çalışması için uygundur

II. Uygulama Alanı

• Transformör indüklü dayanıklılık voltajı ve PD testi.
• 500KV ve daha düşük sınıf CVT kalibrasyon testi;
• 220KV sınıfı ve altındaki HV CT/switch/bushing için AC hipot testi
• GIS, GIL ve en fazla 220KV sınıfındaki kablolar için AC voltaj dayanıklılığı testi

III. Çözüm türleri

• Konteyner tarzı 220kv transformatör voltaj dayanır ve kısmi boşaltma testi için tam ekipman
• Konteyner tipi 220kv yüksek voltajlı GIS değişken frekanslı seri rezonans test ekipmanları.
• Konteyner tarzı yüksek voltajlı XLPE kablosu değişken frekans rezonans test ekipmanları.
• Konteyner tipi HV transformatörü, CVT alan kalibrasyon ekipmanları.

Not:bir kısmı, ekipmanın boyutu nedeniyle hidrolik elektrikli teleskop olarak tasarlanabilir.

Bazı test cihazlarının parçaları uyumluluk ile tasarlanabilir.

IV. Konteynerlerin temel düzenlenmesi

• İzleme ve kontrol odası: izleme ve kontrol ünitesini içerir, örneğin kontrol dolabı veya bilgisayar, zirve değeri ölçücüsü, kısmi boşaltma cihazı vb.
• HV test ekipmanı entegrasyon bölgesi: değişken frekanslı güç kaynağı ((parçal boşaltma veya genel),HV ((parçal boşaltma) heyecanlandırma transformatörü,HV test reaktörleri dahil,HV kapasitans gerilim bölücü.
• Güç dağıtım üniteleri: yıldırım, kontrol odasının kliması, gözlem ve kontrol odasının güç dağıtım döngüsü içerir.
• Deneme bağlantısı depo bölgesi: Dış test bağlantı hattı, bağlantı ve test ve kurulum araçlarının depolarını içerir.
• Elektrikli hidrolik itici plaka, bazı özellikler için kullanılabilir, böylece cihazın HV bölgelerinde otomatik olarak uzanmasını veya kabin içine geri dönmesini sağlar

V. Teknik Özellikler ve Avantajlar

• Sahada testin verimliliği büyük ölçüde iyileştirildi
• Gözlem ve kontrol kabininin ve tam test cihazının entegre tasarımı.
• Tamamen yeni tasarım konsepti ile ısıtma, titreşim ve kayıp sorunlarının dikkate alınması
• Kalkıtma ve taşımak için kullanışlı
• Su geçirmez, yağmur geçirmez ve sıcak tutmak için hava basıncı ile mühürlenmiş.
• Özel çalışma masası ve enstrüman için yer,iki boyutlu hidrolik titreşim önleyici cihaz, test taşımacılığında enstrümanın hasar görmesini önler.
• HV ekipmanı ve konteyner için tasarlanırken yeterli yalıtım güvenlik mesafesi dikkate alındı.
• Test cihazı sistemi ve konteynerin yapılandırma parametreleri müşteri örnekleri ile seçilebilir.
• Elektrikli itici reaktör, hidrolik itici ünite ile donatılmışsa ve hareket hafif ve istikrarlı ise, güçlendirici ünitelerin işleme sürelerini önlemek için sıkıştırma durgunluğu ve salınım yok.
• Jeneratör ve kablo kontrol cihazı da seçilebilir

VI. Ana bileşenleri:

• HV test reaktörleri grubu
• Değişken frekanslı güç kaynağı
• Harekete geçirme transformatörü
• Voltaj bölücü
• Daha küçük İşletim ve kontrol konteyneri
• HV test bölgesi için bir standart konteyner
• Test aksesuarları ve benzeri.
