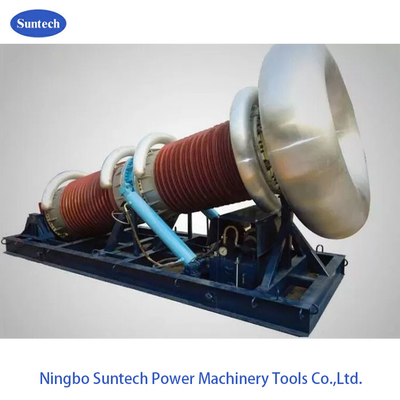

Değişken indüktansa sahip AC Rezonant Test Sistemi HV GIS veya CVT için hidrolik türü

IV. Dayanıklı ve Geri dönüşüm Şekil

1Her iki reaktör için de çoklu bağlantılı tasarım, 50Hz'den aşağı CVT için alan kalibrasyonu tarafından gerekli olan güç frekansı yüksek voltaj çıkışını karşılayabilir.
2GIS, kırıcı gibi elektrik ekipmanları için AC voltaj dayanıklılığı testini tamamlamak için değişken frekanslı güç kaynağı ile eşleştirme,
Karşılıklı induktor, yalıtıcı aralıkları 110KV---500KV.

• HV üreten parçanın (test reaktörleri ve heyecanlandırma transformatörü) elektro-hidrolik ekipmanlar aracılığıyla hızlı bir şekilde geri dönüştürülmesi veya ayakta durması ve kaldırma makinesini kullanmaya gerek olmaması,Çalışma yoğunluğunu azaltmak ve test verimliliğini artırmakTest ekipmanlarının taşıma yüksekliğinden kolayca kaçınmak;
• PD serbest yüksek voltajlı test reaktörü ve test alanının düzen alanını tasarruf etmek için heyecanlandırma transformatörü için entegre iç tasarım;
• HV üreten bölümün kabuğunun yalıtım malzemeleri için silikon şemsiye etekini benimsiyor, yüksekliğini azaltıyor ve hacim ve ağırlığı optimize ediyor.
• Parçanın;
• Özel konteyner temeli, araca monte edilmiş taşımacılığı kolayca gerçekleştirmek için kullanılır. Büyük itiş gücü ve çeviklikten hafifçe kaldırma ve salınma olmayan elektro-hidrolik ekipmanları benimser.
• Sistem, belirli bir test aracıyla birlikte sağlanabilir (ihtiyaçsız)

VI. Genel Teknik Veriler:

İsimlendirilmiş kondansatör: 400KVA ¥ 1000KVA
İsimlendirilmiş voltaj: 400KV ∙ 800KV
Rütbeli akım: 1A 2A
Çalışma gücü: tek fazlı güç 380V,50Hz/60Hz
Sistem kalite faktörü değeri: Q ≥ 50
Çalışma döngüsü ve sıcaklık artışı: 15 dakikalık nominal çalışma sonrası sarma sıcaklığı artışı ≤ 65K
Gürültü: ≤ 65dB
Yükseklik: ≤ 3000m
Çevre sıcaklığı: -25 °C ~ 45 °C,Saray nemliği ≤ 90%,kondansiyon yok
Boyut: yukarıdaki resme bakın

VI.Aksesuarlar

• Depolama aksesuarları için aksesuar kutusu
• Güç kaynağının giriş kabloları
• Güç kaynağının çıkış kabloları
• tahrik transformatörü ve voltaj düzenleyicisi arasındaki bağlantı kablosu
• tahrik transformatörü ve kontrol konsolu arasındaki bağlantı kablosu
• Sistem topraklama kabloları
• Reaktörün HV çıkış kabloları
• HV ölçüm kabloları (voltaj bölücü sinyal çıkış kabloları)
• HV çıkış kabloları ((reaktör bölmek için, bölücü test nesnesine)
• Hidrolik Tipi platform
• Test reaktörü ve bölücü için korona halka
• Son test raporu, kalite sertifikası, kullanıcı kılavuzu ve paket listesi sunulmaktadır.
