II. Test prensibi şekli:
VF: Test devresindeki kontrol ve ölçüm parçası olan değişken frekanslı güç kaynağı.
T: HV test reaktörü için heyecan verici voltajı sağlayan heyecanlandırma transformatörü
L: LC devresinde rezonans indüktans olan ve test voltajını üreten test reaktörü
Cx: Test edilen ekipman
MOA1: Yıldırım Engelleyici, uyarılma transformatörünün koruyucu parçasıdır.
C1,C2: Voltaj bölücü ((C1 yüksek voltaj kolu,C2 düşük voltaj kolu) HV voltaj ölçüm kısmı
III. Genel Teknik veriler:
- Sistem testi modu: Değişken frekanslı seri rezonansı
- Sistem modeli: OEM
- Giriş güç kaynağı: 380±10% ((üç fazlı),50Hz/60Hz
- HV test reaktörünün sayısı: OEM
- İsimlendirilmiş çıkış kapasitesi: OEM
- İsimlendirilmiş çıkış voltajı: 150KV veya OEM
- En yüksek test voltajı: 150KV, 300KV, 450KV'dan fazla değil
- Adlık çıkış akımı: 25A maksimum veya OEM
- Reg. Frekans aralığı: 20Hz-300Hz
- Çıkış Rezonans voltaj dalga şekli: sinüs dalgası
- Çıkış dalga biçiminin THD: ≤1%
- İzolasyon seviyesi: 1.1 katın altında ve 1 dakikayı normal tutar
- Çalışma döngüsü: 60 dakikalık değerli çalışma koşulu altında;
- Test setinin kendisinin kalite faktörü: Q≥60
- Sıcaklık artışı: 60 dakikalık nominal çalışma akımı altında 65K'dan az;
- Gürültü seviyesi: 65dB'den fazla değil
- Reaktör yapısı: yağla batırılmış tip, epoksi tüp silindir tipi;
IV.Aksesuarlar
- Gerekli korona halkaları
- Reaktörün paralel kabloları
- HV çıkış kabloları ((reaktör bölmek için)
- Test reaktörü için korona halkası
- Son test raporu, kalite sertifikası, kullanıcı kılavuzu ve paket listesi sunulmaktadır.

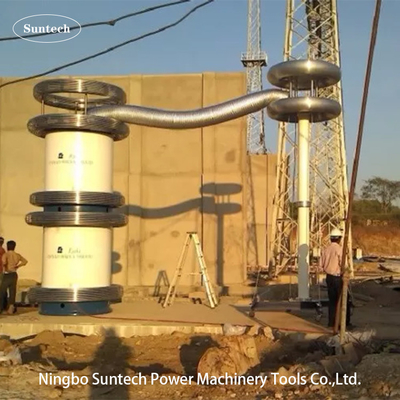

V. Test reaktörlerinin tipik modeli
1 132KV sınıfı XLPE kablosu için isteğe bağlı model, yerinde gerilim testine dayanır
| Model |
İsimlendirilmiş voltaj |
Adlık çıkış akımı |
İsimlendirilmiş çıkış kapasitesi |
Maksimum Uygulama |
| CHX-775KVA/155KV |
155KV |
5A |
775KVA |
132kV kablo≤1km |
| CHX-1550KVA/155KV |
155KV |
10A |
1550KVA |
132kV kablo≤2km |
| CHX-2325KVA/155KV |
155KV |
15A |
2325KVA |
132kV kablo≤3km |
| CHX-3100KVA/155KV |
155KV |
20A |
3100KVA |
132kV kablo≤4km |
| CHX-3875KVA/155KV |
155KV |
25A |
3875KVA |
132kV kablo≤5km |
| CHX-7750KVA/155KV |
155KV |
50A |
7750KVA |
132kV kablo≤10km |
| CHX-12400KVA/155KV |
155KV |
80A |
12400KVA |
132kV kablo≤16km |
| CHX-15500KVA/155KV |
155KV |
100A |
15500KVA |
132kV kablo≤20km |
| Özel talep siparişle yapılabilir. |
Not:Sınav edilen kablo gerilim sınıfı ≤ 132kV, 0.25uF/km
2 230KV sınıfı XLPE kablosu için isteğe bağlı model, yerinde gerilim testine dayanır
| Model |
İsimlendirilmiş voltaj |
Adlık çıkış akımı |
İsimlendirilmiş çıkış kapasitesi |
Maksimum Uygulama |
| CHX-2020KVA/255KV |
255KV |
8A |
2020KVA |
220~230kV kablo≤1km |
| CHX-4080KVA/255KV |
255KV |
16A |
4080KVA |
220~230kV kablo≤2km |
| CHX-6120KVA/255KV |
255KV |
24A |
6120KVA |
220~230kV kablo≤3km |
| CHX-8160KVA/255KV |
255KV |
32A |
8160KVA |
220~230kV kablo≤4km |
| CHX--10200KVA/255KV |
255KV |
40A |
10200KVA |
220~230kV kablo≤5km |
| CHX--20400KVA/255KV |
255KV |
80A |
20400KVA |
220~230kV kablo≤10km |
| CHX-25500KVA/255KV |
255KV |
100A |
25500KVA |
220~275kV kablo≤12.5km |
| Özel talep siparişle yapılabilir. |
Not:Sınav edilen kablo gerilim sınıfı ≤ 230kV, 0.25uF/km
3 330KV sınıfı XLPE kablosu için isteğe bağlı model, yerinde gerilim testine dayanır
| Model |
İsimlendirilmiş voltaj |
Adlık çıkış akımı |
İsimlendirilmiş çıkış kapasitesi |
Maksimum Uygulama |
| CHX-3500KVA/350KV |
350KV |
10A |
3500KVA |
330kV kablo≤1km |
| CHX-7000KVA/350KV |
350KV |
20A |
7000KVA |
330kV kablo≤2km |
| CHX-10500KVA/350KV |
350KV |
30A |
10500KVA |
330kV kablo≤3km |
| CHX-14000KVA/350KV |
350KV |
40A |
14000KVA |
330kV kablo≤4km |
| CHX-21000KVA/350KV |
350KV |
60A |
21000KVA |
330kV kablo≤5km |
| CHX-28000KVA/350KV |
350KV |
80A |
28000KVA |
330kV kablo≤10km |
| Özel talep siparişle yapılabilir. |
Not:Sınav edilen kablo gerilim sınıfı ≤ 330kV, 0.25uF/km
4 Uzun XLPE kablosu için başka bir model isteğe bağlı olarak, sitedeki gerilim testine dayanır
| Model |
İsimlendirilmiş voltaj |
Adlık çıkış akımı |
İsimlendirilmiş çıkış kapasitesi |
Uygulama
(20Hz'den başlayarak)
|
| CHX-2600KVA/130KV |
130KV |
10A,20A |
1300KVA |
U için0=64KV ve kablo altında |
| CHX-3000KVA/150KV |
150KV |
10A, 20A |
3000KVA |
U için0=87KV ve kablo altında |
| CHX-10000KVA/250KV |
250KV |
20A, 40A |
10000KVA |
U için0=127KV ve kablo altında |
| CHX-20000KVA/250KV |
250KV |
20A, 80A |
20000KVA |
U için0=127KV ve kablo altında |
| CHX-21000KVA/350KV |
350KV |
20A, 60A |
21000KVA |
U için0=230KV ve kablo altında |
| CHX-42000KVA/350KV |
350KV |
20A, 80A |
42000KVA |
U için0=230KV ve kablo altında |
| Özel talep siparişle yapılabilir. |
Not: XLPE kablosunun test voltajı 1.7U olarak değerlendirilir.0
5 HV veya EHV sınıfı kablo ve GIS için isteğe bağlı modelYerel AC hipot testi
| MOdel |
İsimlendirilmiş voltaj |
Adlık çıkış akımı |
İsimlendirilmiş çıkış kapasitesi |
Uygulama
(20Hz'den başlayarak)
|
| CHX-2600KVA/130KV,260KV |
130KV,260KV |
20A@130KV |
2600KVA |
U için0=64KV kablo
72.5KV sınıfı GIS için
|
| 10A@260KV |
U için0=127KV kablo
145KV sınıfı GIS için
|
| CHX-9000KVA/150KV,300KV |
150KV,300KV |
60A@150KV |
9000KVA |
U için0=87KV kablo
72.5KV sınıfı GIS için
|
| 30A@300KV |
U için0=160KV kablo
170KV sınıfı GIS için
|
| CHX-10000KVA/250KV,500KV |
250KV,500KV |
40A@250KV |
10000KVA |
U için0=127KV kablo
145KV sınıfı GIS için
|
| 20A@500KV |
U için0=290KV kablo
362KV sınıfı GIS için
|
| CHX-20000KVA/250KV,500KV |
250KV,500KV |
80A@250KV |
20000KVA |
U için0=127KV kablo
145KV sınıfı GIS için
|
| 40A@500KV |
U için0=290KV kablo
362KV sınıfı GIS için
|
| CHX-21000KVA/350KV,700KV |
350KV,700KV |
60A@350KV |
21000KVA |
U için0=190KV kablo
170KV sınıfı GIS için
|
| 30A@700KV |
U için0=290KV kablo
550KV sınıfı GIS için
|
| Özel talep siparişle yapılabilir. |
VI. XLPE kablosu için IEC 60840:2011 ve IEC 62067:2011 standart test tablosu
VII. HV GIS için IEC 62271-203:2011 standardı tablosunda yerleşik yalıtım testi
