Name: Değişken Frekanslı AC Rezonant Test Sistemi UHV Alt İstasyonu veya GIS için Yüksek Voltaj Test Seti
Brand: Ningbo Suntech Power Machinery Tools Co.,Ltd.
SKU: CHX-4800KVA/200KV,400KV,600KV,800KV
Price: 285,715.00 USD
Availability: InStock

Özellikleri Fotoğraf Galerisi Ürün Açıklaması Fiyat talebi

Özellikleri

Teknik Özellikler

Test Prensibi: Değişken frekanslı rezonans devresi

Kullanımı: Yerel AC Alt Voltaj Denemesi

Tasarım özelliği: Yüksek Voltajlı Modüler Test Reaktörü, Yüksek Q Değeri Çıktısı, Çoklu Test Arası

Bileşen: V/F Güç Kaynağı, Uyarma Transformatörü, daha hafif Modüler Test Reaktörü ve Gerilim Bölücü

Test sıklığı: 30-300Hz

Görev döngüsü: 15 dakika veya 60 dakika

Test doğruluğu: %1,5'tan Az Değil

Çıkış dalga formu: İyi Sinüs Dalgası

İçin özel: UHV GIS, GIL, CT, PT için Yerinde Test

test standardı: IEC60060-1:2010;IEC 62271-203:2011 GIS için

Vurgulamak:

AC Resonant Yüksek Voltaj Test Seti

Değişken Frekanslı AC Rezonans Test Sistemi

UHV Alt İstasyonu Yüksek Voltajlı Test Seti

Temel bilgiler

Menşe yeri: Ningbo, Çin

Marka adı: Ningbo Suntech Power

Sertifika: ISO9001

Model numarası: CHX-4800KVA/200KV,400KV,600KV,800KV

Ödeme & teslimat koşulları

Ambalaj bilgileri: Fümigasyonsuz Standart Tahta Sandık İhracatı

Teslim süresi: 45~60 iş günü

Ödeme koşulları: T/T, L/C

Yetenek temini: 5 set / 2 ay

Fotoğraf Galerisi

Değişken Frekanslı AC Rezonant Test Sistemi UHV Alt İstasyonu veya GIS için Yüksek Voltaj Test Seti

Ürün Açıklaması

Değişken frekans rezonanslı dayanıklılık voltaj testi seti, yüksek voltajlı test seti UHV alt istasyonu veya GIS için

I. Uygulama:

This series of test system mainly aims at AC voltage withstand test of primary equipment of large capacitor and high voltage and can also satisfy field AC voltage withstand test of sorts of capacitance apparatus. HV test reaktörleri, sadece HV transformatörünün, GIS, SF6 kırıcılarının,Bu, uzun mesafeli XLPE kablolarının da aynı zamanda karşılıklı indüksiyonları ve kabloları , Elektrik güç mühendisi yapı birimleri için elektrik kaynağı sistemi onarım ve istenen bir voltaj dayanabilirlik test cihazı olmak için kapsamlı testlerin uyumluluğu ile.

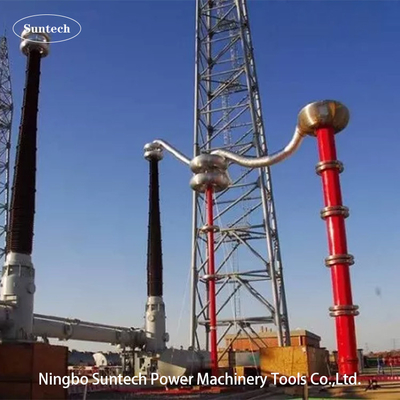

Yukarıdaki resim, Shanxi Jindongnan Alt İstasyonu'ndaki test alanında 5000KVA/1000KV değişken seri rezonans test sistemi için, HV testi için.
1000KV sınıfı UHV hattının GIS'i.

Uygulanabilir nesneler
- 110KV,220KV,500KV sınıfındaki uzun mesafeli XLPE kabloları
- HV GIS veya GIL, HV bağlantı kondansatörü, 1000KV sınıfından fazla olmayan kondansatör voltaj transformatörü
- Montaj kondansatörü (test frekansı 45-65Hz)

II. Ana bileşenler: (Örneğin 4000KVA/1000KV test sistemi)

Sd.	Bileşenlerin adı	Tip ve özellikleri	Ne kadar?	Her bir ağırlık	Her Boyut
1	Değişken frekanslı güç	FKVF-200kW/380V	1 parça	180 kilo.	7507001000 mm
2	Harekete geçirme transformatörü	CQSB ((J) 200kVA	1 parça	1800 kg	650650800mm
3	HV rezonanslı test reaktörü	CHX ((kf) -800kVA/200kV	5 parça	2800kg	D1200*H1250mm
4	Kapasitatif bölücü	TRF-1000kV/1000pF	1 set	550 kilo	D350*H7600mm
5	Özel test aksesuarları		1 set

Not:1.Yük kondansatörü küçük yük hattı test edildiğinde veya test frekansını kontrol etmek için analog yük gerektirdiğinde isteğe bağlı olabilir.

2Test reaktörü, her parça için 150KV, 200KV, 250KV, 300KV, 350KV, 400KV değerli voltaj üretilebilir.Her bir HV reaktörünün nominal akımı bu serileştirilmiş sette 1 ~ 15A isteğe bağlı olabilir,

3. HV Damping indüktansı, yüksek frekanslı harmonikleri bastırmak ve test edilen nesnenin yanıp söneninden kaynaklanan aşırı gerilimi karşılamak için EHV veya UHV test setinde özel olarak isteğe bağlı olabilir.

III. Test prensibi:
Portable Variable Frequency Resonant Withstand Voltage Test Set

VF: Değişken frekanslı güç kaynağı T: heyecan transformatörü
L: Test Reaktörü Cx: Test Edilen Ekipman MOA1: Yıldırım Engelleyici
C1,C2: Voltaj bölücü ((C1 yüksek voltaj kolu,C2 düşük voltaj kolu)

IV. Genel Teknik Veriler:

Sistem testi modu: Değişken frekanslı seri rezonansı
Sistem modeli: CHX-4000KVA/200KV,400KV,600KV,800KV,1000KV
Giriş güç kaynağı: 380±10% ((üç fazlı),50Hz/60Hz
HV test reaktörü sayısı: 4 adet
İsimlendirilmiş çıkış gücü: 4000kVA
İsimlendirilmiş çıkış voltajı: 200KV,400KV,600KV,800KV,1000KV
En yüksek test voltajı: en fazla200KV, 400KV, 600KV, 800KV, 1000KV
Adlık çıkış akımı: 4A /tek parça veya seri; 16A veya 20A paralel
Reg. Frekans aralığı: 20Hz-300Hz
Çıkış Rezonans voltaj dalga şekli: sinüs dalgası
Çıkış dalga biçiminin THD: ≤1%
İzolasyon seviyesi: 1.1 katın altında ve 1 dakikayı normal tutar
Çalışma döngüsü: 60 dakikalık, nominal çalışma koşulları altında;
Test setinin kendisinin kalite faktörü: Q≥60
Sıcaklık artışı: Çalışan döngüsünde 65K'dan az nominal akım altında çalışmak;
Gürültü seviyesi: 70B'den fazla değil
Reaktör yapısı: yağla batırılmış tip, epoksi tüp silindir tipi;

V. Teknik özellik ve avantaj

Modüler tasarım, reaktörlerin seri paralel bağlantısı için mümkün, geniş uygulama alanı.
Çalışma frekansı aralığı:20-300Hz
Yüksek kalite faktörü değeri:Q ≥ 100 ((f=20Hz olduğunda) büyük ısı kapasitesi, düşük sıcaklık artışı, uzun
Performans süresi sürekli
Geleneksel test transformatörlerinden daha küçük boyut ve ağırlık için saha testi için uygundur.
Çıkış voltaj dalga şekli sinüs dalgasıdır, dalga şekli sapma faktörü ≤ 1%
Bu cihaz özel test aracı ve konteyner ile birlikte donatılabilir.
PD serbest tasarımı isteğe bağlı.

VI. Ana ölçüm ve kontrol yazılım paneli:

Portable Variable Frequency Resonant Withstand Voltage Test Set

VII.Aksesuarlar

Depolama aksesuarları için aksesuar kutusu
Güç kaynağının giriş kabloları
Güç kaynağının çıkış kabloları
Değiştiricinin çıkış kabloları
Sistem topraklama kabloları
Reaktörün paralel kabloları
HV ölçüm kabloları (voltaj bölücü sinyal çıkış kabloları)
HV çıkış kabloları ((reaktör bölmek için, bölücü test nesnesine)
Bölücü için destek tabanı
Test reaktörü ve bölücü için korona halka
Son test raporu, kalite sertifikası, kullanıcı kılavuzu ve paket listesi sunulmaktadır.

VIII. Diğer Tipik Model

1 123KV ~ 300KV sınıfı GIS için AC hipot testi

Model	İsimlendirilmiş voltaj	Adlık çıkış akımı	İsimlendirilmiş çıkış kapasitesi	Uygulama (45Hz'den başlayarak)
CHX-400KVA/200KV,400KV	200KV*2	2A@200KV	400KVA	123KV ve alt sınıf GIS için
		1A@400KV		300KV ve alt sınıf GIS için
CHX-800KVA/200KV,400KV	200KV*2	4A@200KV	800KVA	123KV ve alt sınıf GIS için
		2A@400KV		300KV ve alt sınıf GIS için
CHX-1000KVA/200KV,400KV	200KV*2	5A@200KV	1000KVA	123KV ve alt sınıf GIS için
		2.5A@400KV		300KV ve alt sınıf GIS için
CHX-2000KVA/200KV,400KV	200KV*2	10A@200KV	2000KVA	123KV ve alt sınıf GIS için
		5A@400KV		300KV ve alt sınıf GIS için
Özel talep siparişle yapılabilir.

2145KV ~ 362KV sınıfı GIS için AC hipot testi

Model	İsimlendirilmiş voltaj	Adlık çıkış akımı	İsimlendirilmiş çıkış kapasitesi	Uygulama (45Hz'den başlayarak)
CHX-500KVA/250KV,500KV	250KV*2	2A@250KV	500KVA	GIS sınıfı için 145KV ve aşağı
		1A@500KV		362KV ve alt sınıf GIS için
CHX-1000KVA/250KV,500KV	250KV*2	4A@250KV	1000KVA	GIS sınıfı için 145KV ve aşağı
		2A@500KV		362KV ve alt sınıf GIS için
CHX-2000KVA/250KV,500KV	250KV*2	8A@250KV	2000KVA	GIS sınıfı için 145KV ve aşağı
		4A@500KV		362KV ve alt sınıf GIS için
CHX-3000KVA/250KV,500KV	250KV*2	12A@250KV	3000KVA	GIS sınıfı için 145KV ve aşağı
		6A@500KV		362KV ve alt sınıf GIS için
Özel talep siparişle yapılabilir.

3 için170KV ~ 550KV sınıfı GIS, AC hipot testi

Model	İsimlendirilmiş voltaj	Adlık çıkış akımı	İsimlendirilmiş çıkış kapasitesi	Uygulama (45Hz'den başlayarak)
CHX-1200KVA/300KV,600KV	300KV*2	4A@300KV	1200KVA	170KV ve alt sınıf GIS için
		2A@600KV		550KV ve alt sınıf GIS için
CHX-1800KVA/300KV,600KV	300KV*2	6A@300KV	1800KVA	170KV ve alt sınıf GIS için
		3A@600KV		550KV ve alt sınıf GIS için
CHX-2400KVA/300KV,600KV	300KV*2	8A@300KV	2400KVA	170KV ve alt sınıf GIS için
		4A@600KV		550KV ve alt sınıf GIS için
CHX-3600KVA/300KV,600KV	300KV*2	12A@300KV	3600KVA	170KV ve alt sınıf GIS için
		6A@600KV		550KV ve alt sınıf GIS için
CHX-4800KVA/300KV,600KV	300KV*2	16A@300KV	4800KVA	170KV ve alt sınıf GIS için
		8A@600KV		550KV ve alt sınıf GIS için
Özel talep siparişle yapılabilir.

4 için123KV ~ 800KV sınıfı GIS, AC hipot testi

Model	İsimlendirilmiş voltaj	Adlık çıkış akımı	İsimlendirilmiş çıkış kapasitesi	Uygulama (45Hz'den başlayarak)
CHX-2400KVA/200KV×4	800KV	12A@200KV	2400KVA	123KV ve alt sınıf GIS için
		6A@400KV		300KV ve alt sınıf GIS için
		3A@600KV		550KV ve alt sınıf GIS için
		3A@800KV		800KV ve alt sınıf GIS için
CHX-3600KVA/200KV×4	800KV	13A@200KV	3600KVA	123KV ve alt sınıf GIS için
		9A@400KV		300KV ve alt sınıf GIS için
		4.5A@600KV		550KV ve alt sınıf GIS için
		4.5A@800KV		800KV ve alt sınıf GIS için
CHX-4800KVA/200KV×4	800KV	24A@200KV	4800KVA	123KV ve alt sınıf GIS için
		12A@400KV		300KV ve alt sınıf GIS için
		6A@600KV		550KV ve alt sınıf GIS için
		6A@800KV		800KV ve alt sınıf GIS için
Özel talep siparişle yapılabilir.

IX. HV GIS için IEC 62271-203:2011 standardı tablosunda yerleşik yalıtım testi

Variable Frequency Resonant Withstand Voltage Test Set for long HV XLPE Cable
