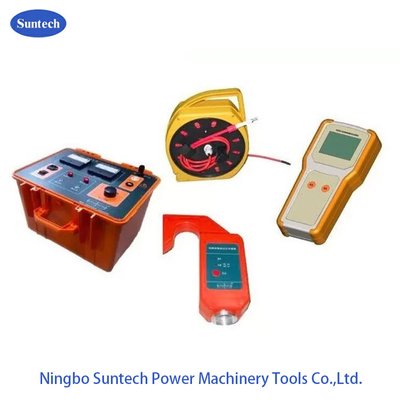

Kalıcı Yüksek Voltaj Ölçüm Aygıtları, Kablo Hata Yerleştirme Aygıtları

Yeraltı Kablo Kimliği İzleme Denetleyicisi, Yeraltı Tüp ve Kablo Yerleşim Denetleyicisi

I. Uygulama ve tanımlama

1. Küçük akım nötr topraklama güç dağıtım sistemine uygulanır.

2. Baş hattı üzerinde metal topraklama hatası, yay topraklama hatası, direnç topraklama hatası ve benzeri tespit etmek için kullanılır.

3- Kırık hat için uygulanabilir, şube hattı için başvurun

4Kondansatör etkisini önlemek için ultra düşük frekanslı sinyal.

5Yüksek voltaj sinyali ile hatayı yeniden oluşturmak, bulmak kolaydır

6. Güvenli vericiler karartma fonksiyonu ile.

7. Yüksek hassaslıklı sensör, açık tasarım ve hatta asmak için kolay

8Kablosuz iletim, güvenli ve güvenilir

9. Esnek güç kaynağı. Iletken, elektrik jeneratörü ve elektrik enerjisi ile çalıştırılabilir. Sensör ve alıcı kuru pil ile çalışır.

10Hafif ve taşımak kolaydır.

11Alıcı büyük LCD ekran arayüzü mevcut dalga şekli ve mevcut değeri gösterebilir

II. Teknik veriler

1Yer doğruluğu:0.2m

2Göndericinin özellikleri:
Açık devre voltajı: 0 ~ 28kV değerli temel dalga
Kısa devre akımı: 0 ~ 35mA geçerli temel dalga ((impulse DC, zirve değeri 100mA)
Çıkış frekansı:1Hz

3Alıcı ile verici arasındaki iletişim mesafesi:≥30m

4İletici gücü: AC 220V veya elektrik jeneratörü

5İletici gücü: En fazla 900 W.

6Sensör güç kaynağı: 3 AAA alkali pil

7Alıcı güç kaynağı: Beş AA alkalin pil

8Boyutu: 455mmx355mmx310mm ileteç
Sensör 180mmx100mmx35mm
Alıcı 205mmx200mmx35mm

9Ağırlık: 15 kg.
Sensör 0.45kg
Alıcı 0.45kg

10Çalışma koşulları:

Sıcaklık -10°C-40°C

Nemlilik: 5-90%

Yükseklik ≤4500m

III. Teknik Avantaj

1. Tek fazlı toprak hatasını belirlemenin iyi bir çözümü
2. Havadaki küçük akımlı topraklama güç sistemine uygulanır.
3. Tek fazlı topraklama hatası meydana geldiğinde hattı bozulduğunda yer hatasını belirlemek için kullanın
