Menşe yeri: | Ningbo, Çin |
Marka adı: | Ningbo Suntech Power |
Sertifika: | ISO9001 |
Model numarası: | CTT1000 |
Min sipariş miktarı: | Bir ünite |
---|---|
Fiyat: | Negotiable |
Ambalaj bilgileri: | Fümigasyonsuz Standart Tahta Sandık İhracatı |
Teslim süresi: | 10-15 iş günü |
Ödeme koşulları: | T/T, L/C |
Yetenek temini: | 10 takım / ay |
Ürün Adı: | Kablo İzleme Testi | başvuru: | Kablo Bulma ve Derinlik Algılama |
---|---|---|---|
Woking Freq: | 500Hz, 1kHz, 8kHz, 33kHz, 66kHz, 93kHz | Maks. Gerilim: | Max.200V (AC Zirve Değeri) |
Güç kaynağı: | Dahili Şarj Edilebilir Lityum Pil | Şarj cihazı: | Giriş AC 100-240V, 50/60Hz, çıkış DC 8.4V, 2A. |
Ağırlık: | Göndericisi 2,2 kg, Alıcısı 2,2 kg. | Çalışma şartı: | -10--40℃. -10--40°C. Humidity 5-90% RH, Altitude<4500m Nem %5-90 RH, Yüks |
Vurgulamak: | 500Hz Kablo İzleme Testi,Derinlik Algılama Yeraltı Kablosu Takip edici,Kablo hatası test seti 240V |
Yeraltı Kablo Kimliği İzleme Denetleyicisi, Kablo Hata Test Seti, Kablo İzleme Denetleyicisi
I. Uygulama:

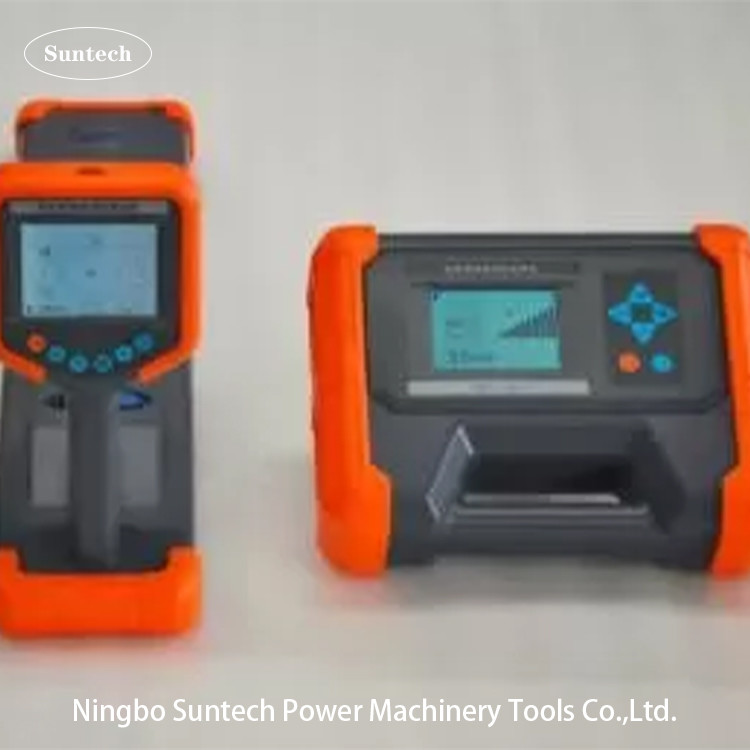

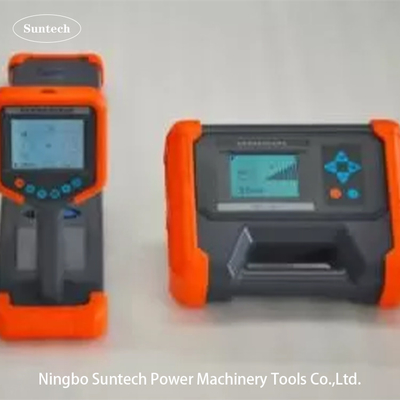

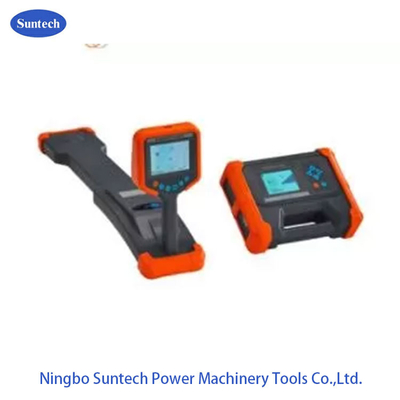

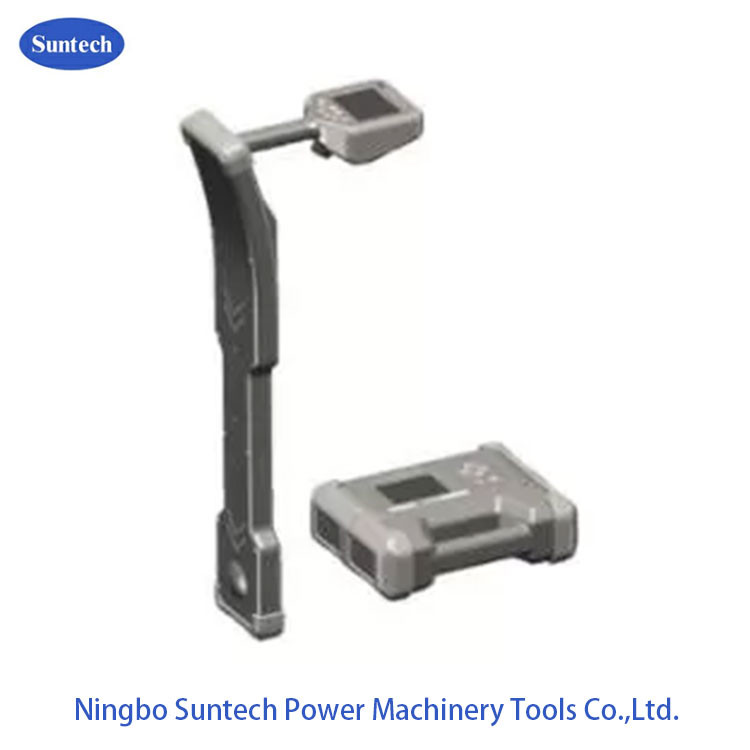

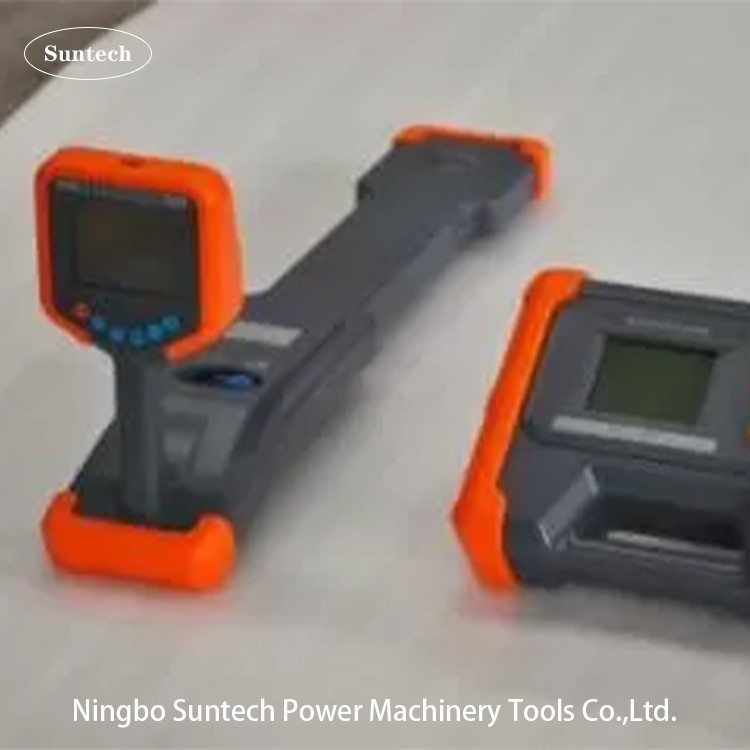

CTT1000 kablo izleme tester, sinyal verici ve alıcılardan oluşan yüksek performanslı yeraltı metal boru hattı algılama sistemidir.Metal boru hatlarının ve yeraltı kablolarının boru hattı incelemesi ve derinlik ölçümüÇeşitli seçilen aksesuarlarla benzersizlik tanımlamasını, boru yalıtım hasarını ve bazı kablo hatasını aramayı gerçekleştirebilir
II. Özellik
Pusula gösterimi: boru hattının konumunu ve sol ve sağ yönlerini sezgisel olarak gösterir.
Doğru ve yanlış istekleri takip etmek: akım yönü ölçümü, doğru hata isteklerini takip etmek, hat müdahalelerini ortadan kaldırmak (bazı frekanslar).
Derinlik ve akım ölçümleri, sinyal gücünün tarihsel eğrisini gösterebilir.
Tamamen dijital yüksek hassasiyetli numuneleme işleme: istikrarlı ve güvenilir, ultra yüksek hassasiyet, güçlü anti müdahale yeteneği,bitişik çalışan kabloların ve boru hatlarının güç frekansını ve harmonik müdahalesini tamamen bastırabilir.
Hareketli kablo algılama: yüksek performanslı aktarım klemleri, hareketli kabloya maksimum bağlantı çıkış sinyali.
Kablo / boru hattının tanımlanması: Esnek sıkıştırıcılar (ihtiyatlı) kullanımı kolaydır ve tanımlama sonuçlarını açıkça verir; sıkıştırıcıların kullanımı uygun olmadığında stetoskoplar (ihtiyatlı) kullanılabilir.
Yer hatası bulma: HV güçlendirici (ifadesi) maksimum çıkış voltajını 1000V'ye yükseltir, boru hattının yer yalıtımı kırılma noktalarını bulmak için A çerçevesini (ifadesi) kullanır,Sıfır ayarlama gerekmiyor.Ok hata noktasının yönünü gösterir.
Çoklu algılama frekansları: aktif algılama ve pasif algılama.
Göndericinin çeşitli sinyal çıkışı: doğrudan bağlantı çıkışı, sıkıştırma çiftleme çıkışı, radyasyon indüksiyonu.
İleticinin yüksek çıkış gücü, çoklu çıkış ayarlanabilir, otomatik impedans eşleşmesi ve koruma.
Büyük kapasiteli lityum iyonlu batarya grubu,
Sağlam, hafif ve taşınabilir.
III. Teknik parametreler
Göndericisi
Çıkış modları: doğrudan bağlantı çıkışı, radyasyon indüksiyonu, sıkıştırma bağlantı çıkışı ((ileştirilemez), hatayı belirleyen HV güçlendirici ((ileştirilemez).
Çıkış frekansı: 640Hz (kompozit frekans), 1280Hz (kompozit frekans), 10kHz,33kHz, 82kHz, 197kHz.
Çıkış gücü: Max.10W, 10 vites ayarlanabilir, otomatik impedans eşleşmesi.
Doğrudan bağlantı çıkış voltajı: en fazla 150Vpp.
Aşırı yük ve kısa devre koruması.
İnsan-makine arayüzü: 320 x 240 nokta matrisli LCD ekran.
Dahili pil: 4 bölüm 18650 lityum iyonlu pil, nominal 7.4V, 6.8Ah.
Alıcı
Giriş modu: Dahili alıcı bobin, esnek tutturma CT'leri (iletilis), Stetoskop (iletilis), A tipi hata tespit cihazı (iletilis).
Alım frekansı:Tüpler için aktif algılama frekansı: 640Hz, 1280Hz, 10kHz, 33kHz, 82kHz, 197kHz.; Güç frekansı pasif algılama frekansı: 50Hz/60Hz ve 250Hz/300Hz (kullanıcı tarafından yapılandırılabilir).RF pasif algılama frekansıMerkezi frekans 10kHz, 33kHz, 82kHz'dir.
Boru tespit modu: Geniş zirve yöntemi, dar zirve yöntemi, ses vadisi yöntemi.
Kablo tanımlama modu: esnek sıkıştırmalı CT'ler (iletilis) otomatik tanımlama ve akım ölçümü, stetoskop (iletilis) tanımlama.
320*240 LCD ekranı, sinyal amplitudunu, sol/sağ yönünü, doğru/yanlış gösterimi, sinyal gücünün geçmiş eğrisini, derinliğini, akımı ve sonucunu gösterir.
Dahili pil, iki bölüm 18650 lityum iyonlu pil, 7.4V, 3.4Ah.
Diğerleri
Boyut: Göndericisi 280*220*90mm. Alıcısı 680*277*120mm.
Ağırlık: Göndericisi 2.3 kg. Alıcısı 2.0 kg.
Şarj cihazı: AC100-240V giriş, 50/60Hz, çıkış DC 8.4V,2A/3A.
Çalışma koşulları: Sıcaklık -10-40°C, Nemlik 5-90% RH, Yükseklik <4500m.
IV. Standart aksesuarlar
- Hayır, hayır. | Adı | Çizimler ve talimatlar | Ne kadar? |
1 | İletici çıkış bağlantı kablosu | 1 | |
2 | Yerleme matkabı | 2 | |
3 | Yerleştirme uzatma hattı | 1 | |
4 | Şarj cihazı | T standardı, verici ve alıcı ayrı şarj edilmelidir | 2 |
V. İsteğe bağlı aksesuarlar ( sipariş verirken belirtin)
- Hayır, hayır. | Adı | Çizimler ve talimatlar |
1 | Alıcı aksesuarları için bağlantı kablosu. | Mavi 6 çekirdekli fiş |
2 | İletici aksesuarları için bağlantı kablosu. | Kırmızı 5 çekirdekli fiş |
3 | İletici için tutkallı CT | |
4 | Alıcı için esnek CT | |
5 | Bir çerçeve | |
6 | Hata tespiti HV güçlendirici | |
7 | Minyatür stetoskop | |
8 | Uzun sap stetoskopu | |
9 | Uzun saplı stetoskop için algılama çubuğu |
