Menşe yeri: | Ningbo, Çin |
Marka adı: | Ningbo Suntech Power |
Sertifika: | ISO9001 |
Model numarası: | S180 |
Min sipariş miktarı: | Bir ünite |
---|---|
Fiyat: | Negotiable |
Ambalaj bilgileri: | Fümigasyonsuz Standart Tahta Sandık İhracatı |
Teslim süresi: | 10-15 iş günü |
Ödeme koşulları: | T/T |
Yetenek temini: | 10 takım / ay |
Ürün Adı: | Güçsüz Kablo Tanımlama Test Cihazı | başvuru: | Yüksek Gerilim Kablosu Faz Sırası Tanımlaması |
---|---|---|---|
Vurgulamak: | Güçsüz Kablo Tanımlama Test Cihazı,Yüksek Voltajlı Test Makinesi ISO9001,Kablo Faz Sırası Ölçücüsü |
Güçsüz Kablo Kimlik Denetleyicisi, Kablo Kimliği, Yüksek Voltaj Kablosu Faz Sırası Kimliği
I. Ürünün tanıtımı

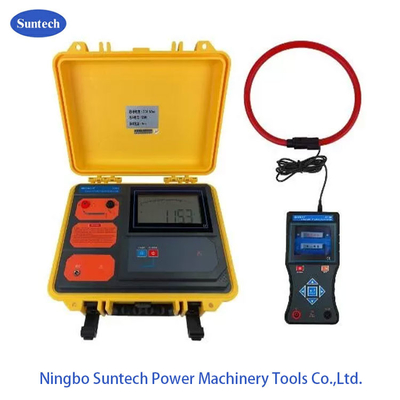

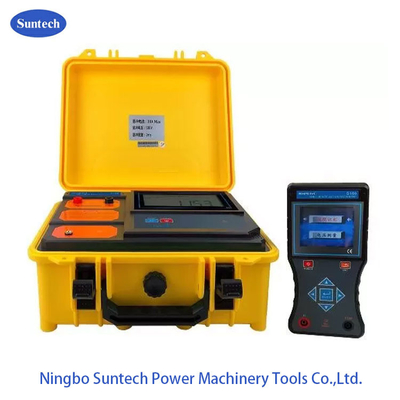

S180 Kablo Kimliği, kablo kimliği ile ilgili teknik sorunları çözmek için güç kablosu mühendisleri ve kablo işçileri için tasarlanmıştır.Kullanıcı cihaz aracılığıyla birden fazla kablolardan hedef kablolardan birini doğru bir şekilde tanımlayabilir, ve kazara canlı kabloyu kesip ciddi kazalara neden olmaktan kaçının.Kablo kimliği kablonun her iki ucundaki işleyişle başlar ve kablonun her iki ucundaki çift sayının doğru olmasını sağlamalıdır.Sahadaki personelin hafızası ne kadar güvenilir olursa olsun, profesyonel araçların tanımlanmasının yerine geçemez.Bu ürün yalnızca elektrik kesilmiş kabloların yeryüzünde tanımlanması için uygundur.Kablo kimliğini akım güç kablosuna bağlamak kesinlikle yasaktır.
İletici, kablo çekirdeğine bir impuls akım sinyali enjekte etmek için dürtü akım prensibini kullanır.Bu akım algılama ve alıcı ve esnek akım klem tarafından tanımlama için hedef kablo etrafında bir elektromanyetik alan oluştururAkım yönlü olduğundan, algılama da yönlüdür. İletici, hammadde olarak polipropilen plastik kullanarak entegre özel bir alet kutusu tasarımı benimser.Bir enjeksiyon kalıpına yeni bir kompozit dolgu eklemek, küçük yoğunluk, dayanıklılık, sertlik, sertlik, aşınma direnci, ısı direnci ve yalıtım performansına sahiptir.ve ana büyük LCD gerçek zamanlı olarak kalan pil gücünü gösterir, ve beyaz arka ışık ve ileten sinyalin dinamik sinyali bir bakışta açık.
Alıcı, mevcut ilgili bilgileri dinamik olarak gösteren 3,5 inçlik renkli LCD ekranlı bir el cihazıdır.Hedef kablonun gerçek zamanlı otomatik tespiti ve tanımlanması; AC voltaj algılama fonksiyonu ile, AC aralığı 0.01V ~ 600V (50Hz / 60Hz).
The flexible current clamp is a Rockwell coil with excellent transient tracking capability to quickly identify the pulse current generated by the transmitter for thick cables or irregularly shaped conductorsÇene iç çapı yaklaşık 200mm ve φ200mm veya daha az kablo sıkıştırılabilir. Test edilecek hattı kesmek gerekmez, temassız ölçüm, güvenli ve hızlı.
Özel Not: Bu cihazın tasarım prensibine göre, kablo tanımlayıcı, hedef kablosunun güç kesintisi olduğu kablo ile sınırlıdır.Lütfen hedef kablo kullanmadan önce bu aralığı ait olduğunu onaylayınKimlik belirlerken, hem vericiyi hem de cihazın el alıcısını kullanmanız gerekir.
II. Ürün prensibi
III. Teknik özellikler
1.Bağlantı koşulları ve çalışma koşulları
İçeriği | Benchmark koşulları | Çalışma koşulları |
Çevre sıcaklığı | 23°C±1°C | -10°C-40°C |
Çevre ıslaklığı | %40%60% | % 80 |
Ölçülen gerilim sıklığı | 50Hz±1Hz | 10Hz-1000Hz |
Alıcı çalışma voltajı
|
7.4V±0.5V | 7.4V±1V |
Iletken çalışma voltajı | 11.1V±0.7V | 11.1V±1.5V |
Dış elektrik alanı, manyetik alan | Kaçınılmalıdır. | |
Test edilecek kablo pozisyonu | Test kablosu çenenin yaklaşık geometrik merkezinde |
2İletici özellikleri.
Görevleri | Mevcut nabız sinyalini üret; kalan pil voltajını göster |
Güç kaynağı | DC 12.6V büyük kapasiteli şarj edilebilir lityum pil, DC şarj arayüzü, yaklaşık 8 saat sürekli çalışma için tam şarj |
Görüntüleme modu | Büyük LCD ekranı kalan pil voltajı, beyaz arka ışık |
Nabız voltajı | 500V |
Nabız akımı | En fazla 30A (döngü direncinin değerine bağlı olarak) |
Nabız frekansı |
Dakikada 40 kere
|
Nabız Genişliği | 2ms |
Test hattı uzunluğu | 3m |
Çalışma sıcaklığı | -25°60°C |
Depolama durumu | -20°C~50°C,%95RH, yoğunlaşma yok |
Boyut | 320 mm × 275 mm × 145 mm |
Ağırlık | 2.5kg |
Batarya gücü | Akü voltajı 9.5V'den düşük olduğunda aküye hatırlat |
İzolasyon | ≥100MΩ cihaz hattı ile kabuk kabuğu arasında |
Standartı kabul ediyor | IEC61010-1 CAT III 600V,IEC61010-031,IEC61326 |
3Alıcı özellikleri
Kullanımı | Akım darbe sinyalini algılayın; AC voltajını ölçün |
Güç kaynağı | DC 7.4V büyük kapasiteli şarj edilebilir lityum pil, USB şarj arayüzü, yaklaşık 8 saatlik sürekli çalışma için tam şarj |
Rütbeli akım | En fazla 180mA. |
Görüntüleme modu | 3.5 inç gerçek renkli LCD ekran, dinamik görüntü sinyal gücü |
Boyut | Ev sahibi makine: 207mm × 101mm × 45mm |
Esnek akım klemesi: tel çapı yaklaşık 12.5mm | |
Esnek akım klemenin bobin iç çapı | φ200mm |
Hat uzunluğu
|
Esnek bobin kurşun uzunluğu: 2m |
Voltaj testi çizelgesi kalem uzunluğu: 1m (her siyah ve kırmızı için bir tane) | |
Algılama menzili | Bobin 0 Ω'dan 2 kΩ'ya kadar bir döngü direnci ile bir darbe sinyalini algılayabilir. |
Voltaj test aralığı | AC 0.01V ̇ 600V ((50Hz/60Hz) |
Voltaj testi doğruluğu | ±1%±1dgt |
Bulma oranı | Yaklaşık 1 saniye / zaman |
Kazanç Düzeltmesi | Seviye 5, sinyal büyütme ayarlamak için sol ve sağ ok tuşlarına basın |
LCD parlaklığı | LCD arka ışık parlaklığını ayarlamak için yukarı ve aşağı ok tuşlarına basın |
Otomatik kapatma | Yaklaşık 15 dakikalık güç kullanıldıktan sonra, batarya tüketimini azaltmak için sayaç otomatik olarak kapanır. |
Pil voltajı | Pil voltajı 6.5V'den düşük olduğunda, pil voltajı düşüktür ve simge, pilin şarj edilmesini hatırlatmak için görüntülenir. |
Çalışma sıcaklığı ve nemliği | -10 ° C ~ 40 ° C; % 80 Rh altında |
Depolama sıcaklığı ve nemliği | -10°C-60°C;% 70 Rh altında |
Ağırlık | Ev sahibi makine:370g ((batarya ile) |
Mevcut sıkıştırıcı: 172g | |
İzolasyon | ≥100MΩ cihaz hattı ile kabuk kabuğu arasında |
Standartı kabul ediyor | IEC61010-1 CAT III 600V,IEC61010-031,IEC61326 |

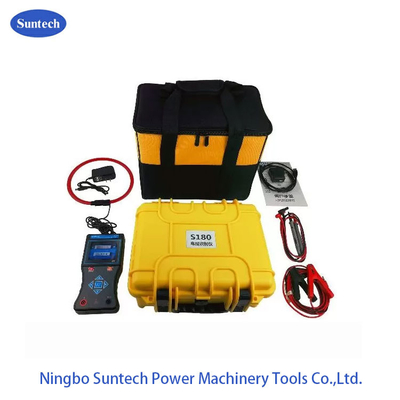

IV. Tasarım
Iletken 1 set
Alıcı sensörü 1 set
Araç kümesi 1 set
Test hattı 2 adet (kırmızı ve siyah)
Esnek akım klemesi 1 adet
9V USB şarj cihazı, şarj kablosu 1 set
12.6V şarj cihazı 1 adet
7.4V lityum batarya 1 grup (test cihazının içinde)
11.1V lityum batarya 1 grup (test cihazının içinde)
Kılavuz, garanti kartı, sertifika 1 set
