Name: Çok Düşük Frekanslı Yüksek Voltajlı Kablo Test Ekipmanı Vlf Kablo Testçisi
Brand: Ningbo Suntech Power Machinery Tools Co.,Ltd.
SKU: VLF-80KV/0.1Hz
Price: 285,715.00 USD
Availability: InStock

Özellikleri Fotoğraf Galerisi Ürün Açıklaması Fiyat talebi

Özellikleri

Teknik Özellikler

Test Prensibi: Çok Düşük Frekans

Kullanımı: AC Dayanım Gerilimi Testi

Test nesnesi: 35KV ve Altı Kablo ve Jeneratör

Bileşen: Kontrol Cihazı, HV Güçlendirici, Kompanzasyon Kondansatör Yükü

Test sıklığı: 0,1Hz, 0,05Hz, 0,02Hz

Max.Test Voltajı: 0 ~ 80KV

Kesinlik: ± (Tam Ölçeğin %3'ü +0,5 KV)

Max, çalışıyorum.: 60 dakikalık

Vurgulamak:

Düşük frekanslı kablo tanımlayıcısı 80KV

Yüksek Voltajlı Kablo Test Ekipmanı 0.02Hz

Vlf Kablo Deneyici

Temel bilgiler

Menşe yeri: Ningbo, Çin

Marka adı: Ningbo Suntech Power

Sertifika: ISO9001

Model numarası: VLF-80KV/0.1Hz

Ödeme & teslimat koşulları

Ambalaj bilgileri: Fümigasyonsuz Standart Tahta Sandık İhracatı

Teslim süresi: 15-20 iş günü

Ödeme koşulları: T/T

Yetenek temini: 20 set / ay

Fotoğraf Galerisi

Çok Düşük Frekanslı Yüksek Voltajlı Kablo Test Ekipmanı Vlf Kablo Testçisi

Ürün Açıklaması

Detaylı Ürün Tanımı

Test prensibi:	Çok Düşük Sıklık	Kullanım:	AC Voltaj Testine dayanabilir
Test nesnesi:	35KV ve altındaki kablo ve jeneratör	Bileşen:	Kontrolör, HV Güçlendirici, Kompensasyon Kondensatörü Yük
Test sıklığı:	0.1Hz, 0.05Hz, 0.02Hz	Max.Test Voltajı:	0 ~ 80KV
Doğruluk:	± (3% Full Scale +0.5 KV)	Max. Çalışma:	60 dakikalık
Yüksek Işık:	Yeraltı kablo dedektörü , Yüksek voltajlı kablo kimliği

Çok düşük frekanslı yüksek voltajlı kablo test ekipmanları, kabul test ekipmanları, VLF kablo test cihazları

I. Uygulama:

Model VLF-80KV/0.1Hz, çok düşük frekans teknolojisi ile yerinde dayanıklılık voltaj testi yapmak için tasarlanmıştır.Güçgjeneratörler veya35KV ve aşağı XLPE güç kablosu. Ana güç frekansında Hipot test setine kıyasla, VLF HV Test Set sadece çok küçük test güç kapasitesine ihtiyaç duyar ((Teoride yaklaşık 1/500).Büyüklüğü ve ağırlığı da çok azaldı.Özellikle de gözetimin ortaya çıkması, jeneratör yalıtımının yüzey koronaları, akıntılar ve benzeri anormal olayları keşfedebilir.

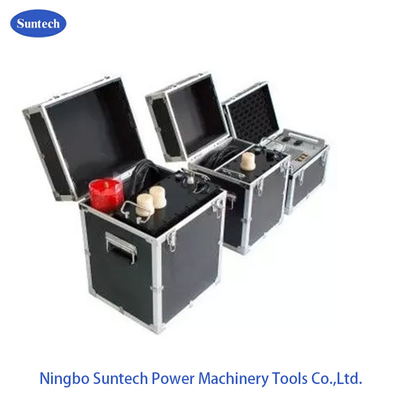

Test seti bir kontrol kutusu, iki HV güçlendirici, bir telafi kondansatörü ve bir boşaltma çubuğundan oluşur. Elektronik frekans dönüşümü ve mikroprosesör kontrolü teknolojisine dayanarak,Mükemmel bir performans gösterir..

Eğer numune kapasitansı 0.05uF'den az ise, test kümesi çıkış dalga şekli kötü olacaktır.Bağlanmak için isteğe bağlı kondansatör gereklidir..

Şimdiye kadar, tasarlanmış test seti de birçok form oluşturdu.Farklı serileştirilmiş modelFarklı dayanıklılık test uygulamalarına göre her bir sette HV güçlendirici konfigürasyon sayısı, benzer model aşağıdaki madde diğer tipik model görebilirsiniz.

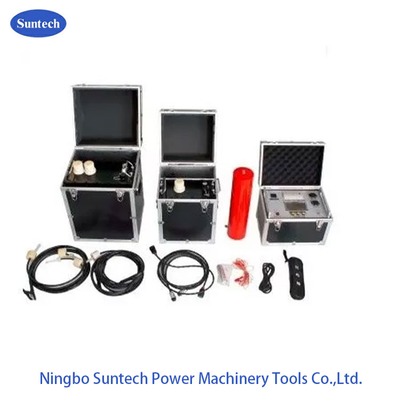

Bu modelin malzeme listesi:

S.n.	Açıklama	miktarı
1	VLF Ölçüm ve Kontrol Birimi	1	birim
2	50KV HV Güçlendirici	1	birim
2	30KV HV Güçlendirici	1	birim
3	Serbestleme çubuğu	1	birim
4	Yük Kondansatörü, 0.04μF	1	birim
5	HV Test/Bağlantı Kabloları	1	bir dizi
6	Yer kablosu	1	birim
7	20A Sigorta	5	birim
8	Baskı kağıdı	2	birim
9	Kılavuz	1	birim
10	Fabrika testi raporu	1	birim

III. Ürün Özelliği:

Elektronik frekans dönüşümü
Mikroprosesör kontrolü

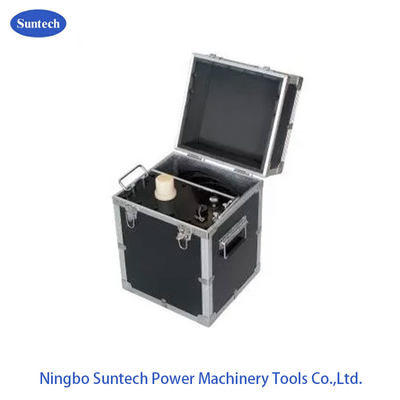

İki HV güçlendirici, seri olarak 90KV çıkış; veya tek bir için 40KV/50KV

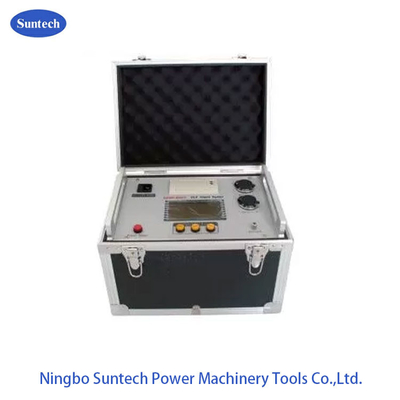

Büyük LCD ekranı
Sinüs Dalgası Çıkışı
Aşırı voltaj koruması, eylem süresi 20ms'den az
Hem giriş hem de çıkış tarafı için akım korumasının üzerinde, eylem süresi 20ms'den azdır
Çıkış akımı/Voltaj dalgası şekli yüksek voltaj tarafında doğrudan örneklenir.
İçerideki HV Akım Sınırlayıcı Direnci
Mikro yazıcı içeride
Kapalı döngü negatif geri bildirim tasarımından beri, test sırasında çıkış voltajı kapasitif akımdan etkilenmeyecektir.

VI. İsteğe bağlı model ve test aralığı:

Model	Zirve voltajı	Ölçme aralığı	Ağırlık	Test nesnesi aralığı
VLF-30	30KV	0.1Hz,≤1.1μF	Kontrol cihazı: 4 kg Destek: 25 kg Boyutu: LWH 323174323	10KV ve alt voltaj Kablo, jeneratör.
		0.05Hz,≤2.2μF
		0.02Hz,≤5.5μF
VLF-50	50KV	0.1Hz,≤1.1μF	Kontrol cihazı: 6 kg Destek: 45 kg Boyutu: LWH 357210365	15.75KV ve alt voltaj Kablo, jeneratör
		0.05Hz,≤2.2μF
		0.02Hz,≤5.5μF
VLF-60	60KV	0.1Hz,≤1.1μF	Kontrol cihazı: 6 kg Destek: 50 kg Boyutu: LWH 357220370	18KV ve alt voltaj Kablo, jeneratör
		0.05Hz,≤2.2μF
		0.02Hz,≤5.5μF
VLF- 80	80KV	0.1Hz,≤1.1μF	Kontrol cihazı: 8 kg Destek: 90 kg Boyutu: LWH 357240390	35KV ve alt voltaj Kablo, jeneratör

V.Sınav bağlantısı şekli

1. 80KV test voltajı altındaki XLPE kablosu için

Very Low Frequency High Voltage Cable Testing Equipment , Vlf Cable Testing Equipment 0

2. 50KV test voltajı altındaki jeneratör statörü için
Very Low Frequency High Voltage Cable Testing Equipment , Vlf Cable Testing Equipment 1

VI.Sınav Modeli Seçimi

1Kablo testi için.

Sınav zirve voltajı formülü: Umax=3U₀,

U₀=Kablonun tek fazlı nominal voltajı

Test süresi: 60 dakika

2Generatör statörü için.

U_test=1.414*βKU₀,

U_test---- 0.1Hz zirve test voltajı (kV);

β-------0.1Hz ve 50Hz gerilim eşdeğer faktörü, genellikle 1 alarak.2;

K -- -- Genellikle 1.3'e 1.5Genellikle 1.5;

Uo----- Jeneratör statör sargılarının nominal voltajı (kV):
