Name: Taşınabilir Yüksek Voltajlı Kablo Test Ekipmanı, MV Kablo Test Hafif Ağırlık
Brand: Ningbo Suntech Power
SKU: FKTF serisi
Price: 1.00 USD
Availability: InStock
Rating: 4.8 (163 reviews)

Ana sayfa Ürünler Yüksek Gerilim Sigorta Kesimi

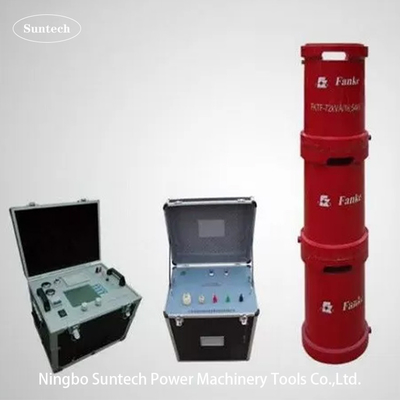

Taşınabilir Yüksek Voltajlı Kablo Test Ekipmanı, MV Kablo Test Hafif Ağırlık

Ürün ayrıntıları:

Menşe yeri:	Ningbo, Çin
Marka adı:	Ningbo Suntech Power
Sertifika:	ISO9001
Model numarası:	FKTF serisi

Ödeme & teslimat koşulları:

Min sipariş miktarı:	Bir ünite
Fiyat:	Negotiable
Ambalaj bilgileri:	Fümigasyonsuz Standart Tahta Sandık İhracatı
Teslim süresi:	25~30 iş günü
Ödeme koşulları:	T/T
Yetenek temini:	10 adet/1 ay

İletişim

Detaylı ürün tanımı

Test Prensibi:	Değişken frekanslı rezonans devresi	Test öğesi:	AC 108KV altındaki gerilim testine dayanır
Maksimum kapasite:	OEM	Maks. Gerilim:	OEM
Tasarım özelliği:	taşınabilir tip	Bileşen:	V/F Güç Kaynağı, Uyarma Transformatörü, daha hafif Modüler Test Reaktörü ve Gerilim Bölücü
Test sıklığı:	30-300Hz	Görev döngüsü:	60 Nane
Test nesnesi:	35KV Kablo, 10KV Kablo, 35KV Güç Alt İstasyonu	test standardı:	IEC 60060-1:2010;GIS için IEC 62271-203:2011; XLPE Kablosu için IEC 60840:2011;
Vurgulamak:	Taşınabilir Yüksek Voltajlı Kablo Deneyici 300Hz , Hafif MV Kablo Deneyici

Taşınabilir Değişken Frekanslı Rezonanslı Voltaj Deneme Seti, MV Kablosu ve Güç Alt İstasyonu Denemesi için

I. Ürün Kullanımı:

FKTF taşınabilir değişken frekanslı seri rezonans test cihazı, esas olarak elektrikli ekipman ve elektrik sistemleri için AC voltaj testini 110kv'den aşağı hedefliyor.Reaktörler ve heyecan transformatörleri kuru tip epoksi reçine dolumu kullanır, küçük boyut ve hafif ağırlık alan hareket, seri veya paralel kompozisyon için uygun, sadece transformatör, GIS,breakers test gereksinimlerini karşılayabilir,Karşılıklı indüktör ve kabuğu, aynı zamanda 110kv altındaki kablo

II. Uygulanabilir nesneler

XLPE kablosu 10kv,35kv,110kv
GIS, kırıcı, karşılıklı indüktör, 110kV altındaki transformatör
Küçük ve orta boyutlu jeneratörler ve motorlar

III. Ana bileşenler

Değişken frekanslı güç kaynağı
heyecanlandırma transformatörü,
Sabit induktansa reaktörleri,
Kapasitans gerilim bölücü

IV. Ana özellikler

Taşınabilir tasarım, her bir bileşen için 50 kg'dan az, alan gerilimine dayanıklılık testi için uygundur
Reaktör tarafından kullanılan modüler yapı, uygun ve esnek
Test sıklığı: 30 ¢ 300Hz
Çıkış dalga şekli sinüs dalgasıdır, dalga şekli sapma faktörü ≤ 1%
Kablolama ve çalıştırma için kolaylaştırma
Yüksek derecede test otomasyonu, akıllı değişken frekanslı güç kaynağı, iyi istikrar, tam koruma fonksiyonu
Veri sorgulaması fonksiyonu. Geçmiş test verileri sorulabilir

VI. Genel Teknik Veriler

Adlık kapasite: OEM;
Giriş gücü: üç fazlı 380V voltaj, frekans 50Hz;
Adlık voltaj: 18KV, 27KV, 54KV, 50KV, 80KV, 100KV her biri sipariş için
Adlık akım: OEM;
Çalışma frekansı: 30-300Hz;
Cihazın çıkış dalga şekli: sinüs dalgası
Dalga şekli bozulma oranı: çıkış voltaj dalga şekli bozulma oranı ≤ 1%;
Çalışma süresi: nominal yük altında izin verilen 60 dakikalık sürekli; aşırı basınç 1.1 çarpı 1 dakika;
Sıcaklık artışı: 60 dakika boyunca nominal yük altında sürekli çalıştırıldıktan sonra sıcaklık artışı ≤65K;
Kalite faktörü: cihazın kendisi Q≥30 (f=45Hz);
Koruma fonksiyonu: Test edilen ürün için aşırı akım, aşırı gerilim ve test ürünü yanıp sönen koruma (detaylar için değişken frekanslı güç kaynağı bölümüne bakın);
Ölçüm doğruluğu: Sistem etkin değeri 1.5;

V. Ana bileşenler: ((FKTF-108KVA/27KV, 54KV, 108KV test setleri örneğin)

Sd.	Bileşenlerin adı	Tip ve özellikleri	Ne kadar?	Her bir ağırlık	Her Boyut
1	Değişken frekanslı güç	FKVF-5kW/380V	1 parça	35kg	450450500 mm
2	Harekete geçirme transformatörü	CQSB(J)-5kVA/1.25KV,5KV	1 parça	35kg	450350450mm
3	HV rezonanslı test reaktörü	CHX ((kf) -27kVA/27kV	4 parça	42 kg.	D350*H400mm
4	Kapasitatif bölücü	TRF-110kV/1000pF	1 set	10kg	D150*H850mm
5	Özel test aksesuarları		1 set

VI. Test prensibi bağlantısı:
Portable High Voltage Cable Testing Equipment For MV Cable Testing Light Weight 0

VF: Değişken frekanslı güç kaynağı T: heyecan transformatörü
L: Test Reaktörü Cx: Test Edilen Ekipman MOA1: Yıldırım Engelleyici
C1,C2: Voltaj bölücü ((C1 yüksek voltaj kolu,C2 düşük voltaj kolu)

VII. Ana ölçüm ve kontrol yazılım paneli:
Portable High Voltage Cable Testing Equipment For MV Cable Testing Light Weight 1
Not: Bu parametre ayar için başlangıç testi öncesinde yazılım paneli

VIII.Aksesörler

Depolama aksesuarları için aksesuar kutusu
Güç kaynağının giriş kabloları
Güç kaynağının çıkış kabloları
Değiştiricinin çıkış kabloları
Sistem topraklama kabloları
Reaktörün paralel kabloları
HV ölçüm kabloları (voltaj bölücü sinyal çıkış kabloları)
HV çıkış kabloları ((reaktör bölmek için, bölücü test nesnesine)
Son test raporu, kalite sertifikası, kullanıcı kılavuzu ve paket listesi sunulmaktadır.

IX. Diğer Seçmeli Model

1. GIS yerinde test için

Model	İsimlendirilmiş voltaj	Adlık çıkış akımı	İsimlendirilmiş çıkış kapasitesi	Uygulama (45Hz'den başlayarak)
CHX-135KVA/135KV	27KV*5	1A	135KVA	GIS için 72,5KV ve aşağı
CHX-270KVA/135KV	27KV*5	1A	135KVA	GIS için 72,5KV ve aşağı
CHX-216KVA/216KV	27KV*8	1A	216KVA	GIS için 123KV ve aşağı
CHX-270KVA/270KV	27KV*10	1A	270KVA	GIS için 145KV ve aşağı
CHX-275KVA/275KV	275KV	2A	275KVA	170KV ve altındaki GIS için
Özel talep siparişle yapılabilir.

2. 45KV XLPE kablosu için saha denemesi

Model	İsimlendirilmiş voltaj	Adlık çıkış akımı	İsimlendirilmiş çıkış kapasitesi	Maksimum Uygulama
CHX-108/54	54KV	2A	108KVA	45kV kablo≤1km
CHX-216/54	54KV	4A	216KVA	45kV kablo≤2km
CHX-324/54	54KV	6A	324KVA	45kV kablo≤3km
CHX-432/54	54KV	8A	432KVA	45kV kablo≤4km
CHX-540/54	54KV	10A	540KVA	45kV kablo≤5km
CHX-1080/54	54KV	20A	1080KVA	45kV kablo≤10km
Özel talep siparişle yapılabilir.

3. 66KV XLPE kablosu için saha denemesi

Model	İsimlendirilmiş voltaj	Adlık çıkış akımı	İsimlendirilmiş çıkış kapasitesi	Maksimum Uygulama
CHX-160/80	80KV	2A	160KVA	66kV kablosu≤0,5km
CHX-320/80	80KV	4A	320KVA	66kV kablo≤1km
CHX-640/80	80KV	8A	640KVA	66kV kablo≤2km
CHX-960/80	80KV	12A	960KVA	66kV kablo≤3km
CHX-1280/80	80KV	16A	1280KVA	66kV kablo≤4km
CHX-1600/80	80KV	20A	1600KVA	66kV kablosu≤5km
CHX-3200/80	80KV	40A	3200KVA	66kV kablo≤10km
CHX-9600/80	80KV	120A	9600KVA	66kV kablo≤20km
Özel talep siparişle yapılabilir.
