Dikey AC Rezonant Test Sistemi Değişken Frekanslı AC Yüksek Voltaj Testi

AC Resonant Test Seti, Yüksek Voltaj Kablo Test Ekipmanı, AC Voltaj Test Seti

I. Uygulama:

AC rezonans test seti, değişken frekans ve değişken indüktans rezonans test sistemi olarak sınıflandırılabilen uygulanan dayanma voltajı için bir tür yüksek voltajlı kablo test ekipmanıdır.Birincisi test frekansını düzenleyerek rezonansla ayarlanır ve ikincisi ayarlanabilir indüktanslaFarklı düzenleme modları aynı hedefe yol açar, yani küçük kapasiteli güç kaynağı girerek test nesnesinde büyük kapasiteli çıkış elde edilebilir.

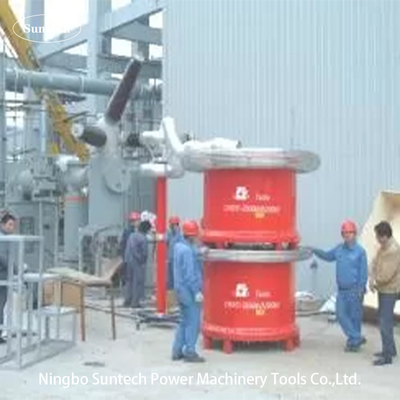

XLPE HV kablosu gibi büyük kapasiteli test nesneleri için,XLPE yalıtım kablosu için kabul testi olarak güç frekansı veya yaklaşım gücü frekansı AC voltaj dayanıklılık testini kabul etmek için en büyük zorlukÖrneğin, 0.188uF/kM kapasitesine sahip 630mm2, 110kV XLPE kablosu verildiğinde, her kablonun test parametresi 2.9MVA/128kV/22'dür.Kablo uzunluğu 3 km ise 7ADaha sonra geleneksel yöntemle saha testini yapmanın imkansız olduğu sonucuna varılır. Ancak, değişken frekanslı rezonanslı test sisteminde, bir taraftan test frekansını düşürerek,ve diğerinde yüksek kalite faktörü (Q), giriş güç kaynağının gerekli kapasitesi test gücünün 1/Q'sidir, böylece saha testi için ideal olan test ekipmanlarının hacim ve ağırlığının dramatik olarak azaltılması mümkündür.

Fanke şirketi, bu tür test ekipmanlarında birçok yıllık üretim deneyimine sahiptir.Farklı müşterilerin test ihtiyaçları, OEM hizmetleri de dahil olmak üzere. Setlerin bileşenleri ayrıca sipariş edilebilir.

II. Ana bileşenleri Değişken Frekanslı AC Resonant Test Seti

1İzolasyon transformatörü.

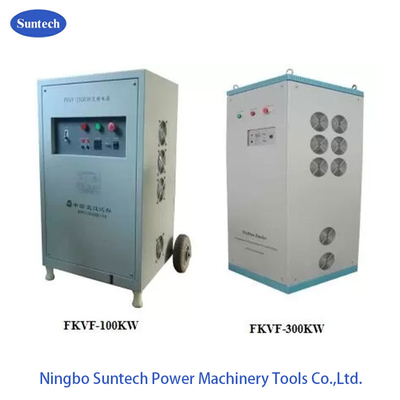

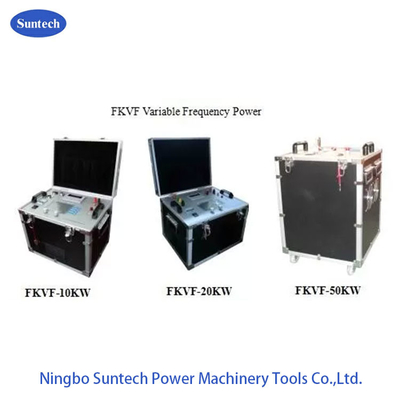

2Değişken frekanslı güç kaynağı

3Heyecan transformatörü.

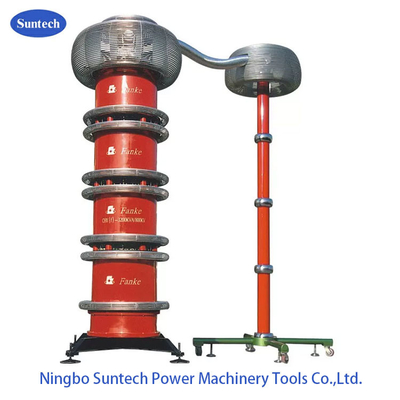

4. HV test reaktörü grubu(resonans indüktörü)

5. Voltaj bölücü

6- Seçenek kısım.

6.1 Yük kondansatörü

6.2 HV amortizasyon engelleyici indüktör
