Not:1.Yük kondansatörü, küçük yük hattı test edildiğinde veya test frekansını kontrol etmek için analog yük gerektirdiğinde isteğe bağlı olabilir.
2Test reaktörü, her parça için 130KV, 150KV, 155KV, 200KV, 250KV, 300KV, 350KV, 400KV değerli voltaj üretilebilir.Her bir HV reaktörünün nominal akımı 1 ~ 5A olabilir10A, 15A, 20A, 25A, 30A.
III. Test prensibi şekli:
VF: Test devresindeki kontrol ve ölçüm parçası olan değişken frekanslı güç kaynağı.
T: HV test reaktörü için heyecan verici voltajı sağlayan heyecanlandırma transformatörü
L: LC devresinde rezonans indüktans olan ve test voltajını üreten test reaktörü
Cx: Test edilen ekipman
MOA1: Yıldırım Engelleyici, uyarılma transformatörünün koruyucu parçasıdır.
C1,C2: Voltaj bölücü ((C1 yüksek voltaj kolu,C2 düşük voltaj kolu) HV voltaj ölçüm kısmı

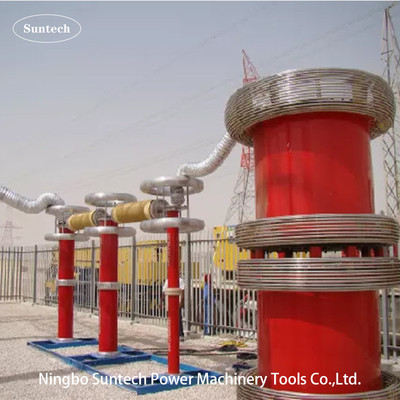

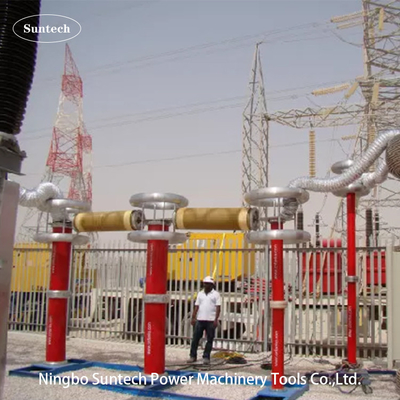

IV. Genel Teknik veriler:
- Sistem testi modu: Değişken frekanslı seri rezonansı
- Sistem modeli: CHX-9000KVA/150KV,300KV,450KV
- Giriş güç kaynağı: 380±10% ((üç fazlı),50Hz/60Hz
- HV test reaktörü sayısı: 3 adet
- İsimlendirilmiş çıkış gücü: 9000kVA
- İsimlendirilmiş çıkış voltajı: 150KV,300KV,450KV
- En yüksek test voltajı: 150KV, 300KV, 450KV'dan fazla değil
- Adlık çıkış akımı: 20A /tek parça veya seri;60A paralel
- Reg. Frekans aralığı: 20Hz-300Hz
- Çıkış Rezonans voltaj dalga şekli: sinüs dalgası
- Çıkış dalga biçiminin THD: ≤1%
- İzolasyon seviyesi: 1.1 katın altında ve 1 dakikayı normal tutar
- Çalışma döngüsü: 60 dakikalık değerli çalışma koşulu altında;
- Test setinin kendisinin kalite faktörü: Q≥60
- Sıcaklık artışı: 60 dakikalık nominal çalışma akımı altında 65K'dan az;
- Gürültü seviyesi: 70B'den fazla değil
- Reaktör yapısı: yağla batırılmış tip, epoksi tüp silindir tipi;
V. Ana ölçüm ve kontrol yazılım paneli:
Not: Bu resim, VF güç kaynağındaki kontrol ve ölçüm yazılımından test parametrelerini ayarlama adımındaki ekran panelini gösterir.
VI.Aksesuarlar
- Depolama aksesuarları için aksesuar kutusu
- Güç kaynağının giriş kabloları
- Güç kaynağının çıkış kabloları
- Değiştiricinin çıkış kabloları
- Sistem topraklama kabloları
- Reaktörün paralel kabloları
- HV ölçüm kabloları (voltaj bölücü sinyal çıkış kabloları)
- HV çıkış kabloları ((reaktör bölmek için, bölücü test nesnesine)
- Bölücü için destek tabanı
- Test reaktörü ve bölücü için korona halka
- Son test raporu, kalite sertifikası, kullanıcı kılavuzu ve paket listesi sunulmaktadır.
VII. Diğer tipik model
1 132KV sınıfı XLPE kablosu için isteğe bağlı model, yerinde gerilim testine dayanır
| Model |
İsimlendirilmiş voltaj |
Adlık çıkış akımı |
İsimlendirilmiş çıkış kapasitesi |
Maksimum Uygulama |
| CHX-775KVA/155KV |
155KV |
5A |
775KVA |
132kV kablo≤1km |
| CHX-1550KVA/155KV |
155KV |
10A |
1550KVA |
132kV kablo≤2km |
| CHX-2325KVA/155KV |
155KV |
15A |
2325KVA |
132kV kablo≤3km |
| CHX-3100KVA/155KV |
155KV |
20A |
3100KVA |
132kV kablo≤4km |
| CHX-3875KVA/155KV |
155KV |
25A |
3875KVA |
132kV kablo≤5km |
| CHX-7750KVA/155KV |
155KV |
50A |
7750KVA |
132kV kablo≤10km |
| CHX-12400KVA/155KV |
155KV |
80A |
12400KVA |
132kV kablo≤16km |
| CHX-15500KVA/155KV |
155KV |
100A |
15500KVA |
132kV kablo≤20km |
| Özel talep siparişle yapılabilir. |
Not:Sınav edilen kablo gerilim sınıfı ≤ 132kV, 0.25uF/km
2 230KV sınıfı XLPE kablosu için isteğe bağlı model, yerinde gerilim testine dayanır
| Model |
İsimlendirilmiş voltaj |
Adlık çıkış akımı |
İsimlendirilmiş çıkış kapasitesi |
Maksimum Uygulama |
| CHX-2020KVA/255KV |
255KV |
8A |
2020KVA |
220~230kV kablo≤1km |
| CHX-4080KVA/255KV |
255KV |
16A |
4080KVA |
220~230kV kablo≤2km |
| CHX-6120KVA/255KV |
255KV |
24A |
6120KVA |
220~230kV kablo≤3km |
| CHX-8160KVA/255KV |
255KV |
32A |
8160KVA |
220~230kV kablo≤4km |
| CHX--10200KVA/255KV |
255KV |
40A |
10200KVA |
220~230kV kablo≤5km |
| CHX--20400KVA/255KV |
255KV |
80A |
20400KVA |
220~230kV kablo≤10km |
| CHX-25500KVA/255KV |
255KV |
100A |
25500KVA |
220~275kV kablo≤12.5km |
| Özel talep siparişle yapılabilir. |
Not:Sınav edilen kablo gerilim sınıfı ≤ 230kV, 0.25uF/km
3 330KV sınıfı XLPE kablosu için isteğe bağlı model, yerinde gerilim testine dayanır
| Model |
İsimlendirilmiş voltaj |
Adlık çıkış akımı |
İsimlendirilmiş çıkış kapasitesi |
Maksimum Uygulama |
| CHX-3500KVA/350KV |
350KV |
10A |
3500KVA |
330kV kablo≤1km |
| CHX-7000KVA/350KV |
350KV |
20A |
7000KVA |
330kV kablo≤2km |
| CHX-10500KVA/350KV |
350KV |
30A |
10500KVA |
330kV kablo≤3km |
| CHX-14000KVA/350KV |
350KV |
40A |
14000KVA |
330kV kablo≤4km |
| CHX-21000KVA/350KV |
350KV |
60A |
21000KVA |
330kV kablo≤5km |
| CHX-28000KVA/350KV |
350KV |
80A |
28000KVA |
330kV kablo≤10km |
| Özel talep siparişle yapılabilir. |
Not:Sınav edilen kablo gerilim sınıfı ≤ 330kV, 0.25uF/km
4 Uzun XLPE kablosu için başka bir model isteğe bağlı olarak, sitedeki gerilim testine dayanır
| Model |
İsimlendirilmiş voltaj |
Adlık çıkış akımı |
İsimlendirilmiş çıkış kapasitesi |
Uygulama
(20Hz'den başlayarak)
|
| CHX-2600KVA/130KV |
130KV |
10A,20A |
1300KVA |
U için0=64KV ve kablo altında |
| CHX-3000KVA/150KV |
150KV |
10A, 20A |
3000KVA |
U için0=87KV ve kablo altında |
| CHX-10000KVA/250KV |
250KV |
20A, 40A |
10000KVA |
U için0=127KV ve kablo altında |
| CHX-20000KVA/250KV |
250KV |
20A, 80A |
20000KVA |
U için0=127KV ve kablo altında |
| CHX-21000KVA/350KV |
350KV |
20A, 60A |
21000KVA |
U için0=230KV ve kablo altında |
| CHX-42000KVA/350KV |
350KV |
20A, 80A |
42000KVA |
U için0=230KV ve kablo altında |
| Özel talep siparişle yapılabilir. |
Not: XLPE kablosunun test voltajı 1.7U olarak değerlendirilir.0
5 HV veya EHV sınıfı kablo ve GIS için isteğe bağlı modelYerel AC hipot testi
| MOdel |
İsimlendirilmiş voltaj |
Adlık çıkış akımı |
İsimlendirilmiş çıkış kapasitesi |
Uygulama
(20Hz'den başlayarak)
|
| CHX-2600KVA/130KV,260KV |
130KV,260KV |
20A@130KV |
2600KVA |
U için0=64KV kablo
72.5KV sınıfı GIS için
|
| 10A@260KV |
U için0=127KV kablo
145KV sınıfı GIS için
|
| CHX-9000KVA/150KV,300KV |
150KV,300KV |
60A@150KV |
9000KVA |
U için0=87KV kablo
72.5KV sınıfı GIS için
|
| 30A@300KV |
U için0=160KV kablo
170KV sınıfı GIS için
|
| CHX-10000KVA/250KV,500KV |
250KV,500KV |
40A@250KV |
10000KVA |
U için0=127KV kablo
145KV sınıfı GIS için
|
| 20A@500KV |
U için0=290KV kablo
362KV sınıfı GIS için
|
| CHX-20000KVA/250KV,500KV |
250KV,500KV |
80A@250KV |
20000KVA |
U için0=127KV kablo
145KV sınıfı GIS için
|
| 40A@500KV |
U için0=290KV kablo
362KV sınıfı GIS için
|
| CHX-21000KVA/350KV,700KV |
350KV,700KV |
60A@350KV |
21000KVA |
U için0=190KV kablo
170KV sınıfı GIS için
|
| 30A@700KV |
U için0=290KV kablo
550KV sınıfı GIS için
|
| Özel talep siparişle yapılabilir. |
VIII. XLPE kablosu için IEC 60840:2011 ve IEC 62067:2011 standart test tablosu
IX. HV GIS için IEC 62271-203:2011 standardı tablosunda yerleşik yalıtım testi
