Yeraltı kablo hatası mesafe belirleyicisi, dağıtım kablosu hatası dedektörü 8G depolama

Yeraltı kablo yolu ve kablo hatası mesafe belirleyicisi, dağıtım kablosu hatası dedektörü

I. Uygulama:

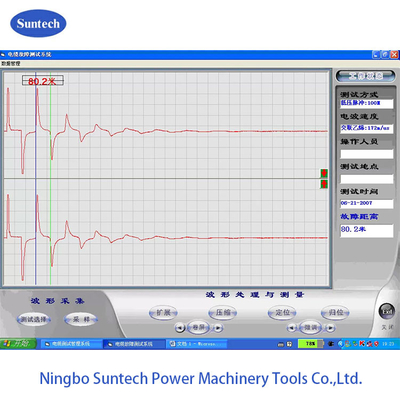

FKDL2000 kablo hatası mesafe belirleyicisi bir çeşit Entegre test cihazıdır, hatayı tespit eden test makinesinden, kablo yolu izleme sinyali jeneratöründen,Kablo izleme yolu sinyali alıcısı ve kablo hatası belirleyici, vb.Entegre bilgisayar, düşük voltajlı darbeler üreticisi ve veri işlemcisi dahil olmak üzere ana makine,hata mesafesini test etmek ve kablo uzunluğunu ve kablodaki dalga yayılma hızını ölçmek için kullanılır.Kablo yolunu bulmak için, yol sinyali jeneratörü tarafından üretilen 30KHz frekansı ve 30V en yüksek amplitupla sinüs dalga sinyali kullanılır.ve kablo yüksek ses bulmak için kullanılan ve kablo gömülme derinliği tahminHata tespiti hatayı tam olarak belirlemek için kullanılır.Farklama yolu üç tür vardırLV impuls yöntemi, impuls HV flaş geçirme yöntemi, çoklu impuls yöntemi.Bu, hasarlı ve kolay onarılabilir yalıtımları büyütmek için bir arıza voltajı sağlamak için kullanılır..

BuEntegre test cihazı35KV'nin altındaki farklı voltaj seviyelerinde kablo hatasını test edebilir.Açık devre kablo hatasını test edebilir, kısa devreli kablo hatası, düşük dirençli kablo hatası, yüksek dirençli sızıntı kablo hatası ve yüksek dirençli flash-over kablo hatası.

II. Teknik endeks:

1, Hata ölçüm sistemi

• Güç kablolarının ve koaksiyel iletişim kablosunun ve telefon kablosunun açık devre veya kısa devre hatalarının çeşitli türlerini test edin.
• Test edilen kablo sınıfı: 35KV ve aşağı
• Uzunluğu bilinen kablolarda radyo dalgasının yayılma hızını ölçmek.
• Ölçme mesafesi: 16 km'den fazla
• Sistem hatası: 1m'den az
• Örnekleme sıklığı:25 MHz
• Min. kararı:0.2m
• Ölü bölge: 16 metreden az
• Güç: DC 12V
• Ağırlık: 5 kg

2Kablo izleme yolu sinyal jeneratörü

• Sinyal çıkış frekansı: 30 KHz
• Salınım yöntemi:çakma
• Güç çıkışı: 30W
• Güç: 220V±10%
• Ağırlık:4 Kg

3Kablo hatası belirleyici parçası

• Ölçme duyarlılığı: İç direnci 50Ω olan sinyal kaynağı 300 Hz sinyal verir.çıkış 2V ve sinyal gürültü oranı 20'den daha iyi olduğunda, konumlandırıcı giriş sinyali 10μv'den daha azdır.:1.
• Girdi impedansı: 1,2KΩ'dan fazla
• 2×2000Ω kulaklık
• Çalışma voltajı: DC 9V±10%
• Çevre sıcaklığı: -20°C~70°C

4. Diğer Teknik Veriler

III. Yapılandırma:

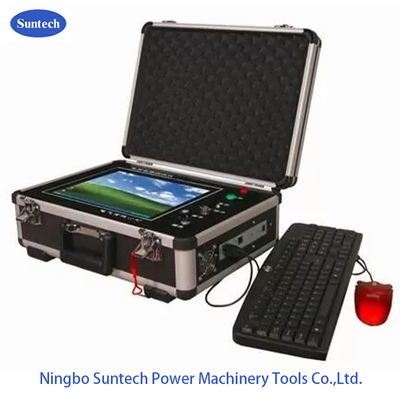

• FKDL Kablo hatası test sistemi (1 set)

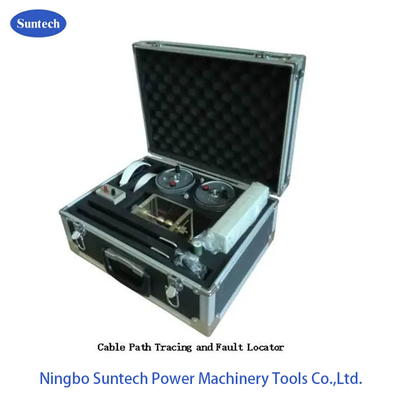

• FKDL Yol sinyali jeneratörü (1 set)
• Yol Sinyal Alıcısı (1 parça)
• FKDL Hata Bulma Aracı (1 adet)
• Mevcut örnekleme dolabı (1 adet)
• Serbestleme küre boşluğu (1 set)
• Kulaklık (2 adet)
• DC impuls kondansatörü (1 set)
