Tam Otomatik Entegre Transformör Deneme Sistemi, Güç Transformörü Deneme Sistemi

Tam otomatik Transformör Entegre Test Sistemi, Güç Transformörü Kapsamlı Test Sistemleri

I. Ürün Tarifi ve Uygulama

Güç transformatörünün üretilmesinden veya bakımından önce ve sonra, gerekli rutin kalite denetimi ve test öğeleri gereklidir.

Güç Transformörü Kapsamlı Test Sistemleri, yukarıdaki test amacıyla tasarlanmış ve kullanılmıştır.PLC bilgisayarı ile kapsamlı ve modüler bir yazılımı benimsiyor ve ek akım sayacını entegre ediyor.,tek vücut tipi test tezgahı olmak için voltaj ölçer ve güç ölçer, büyük ölçüde test verimliliği, uygulanabilirliği ve test doğruluğunu iyileştirdi.ve dış yazıcı ile rapor yazdırın.

Sınav sistemleri aşağıdakileri içeren test öğelerini düzeltebilir:

1.1 Sistem içindeki ana test öğeleri

• Transformörün yüksüz özellik testi;
• Transformör yük özellikleri testi;
• Güç frekansı AC voltaj dayanıklılığı testi;
• Üç kez iki katlama frekanslı indüksiyonlu dayanıklılık voltajı testi;
• Transformörün harmonik testi;
• Transformör DC direnci testi;
• Transformör oranı, grup, hata testi;
• Transformör sıcaklığı testleri.

1.2 Sistem dışındaki destekleyici test öğeleri

• Transformör yalıtım direnci, emiş oranı, kutuplaşma endeksi testi;
• Transformör yalıtım yağ analizi sistemi;
• Transformörün dielektrik kaybı testi;
• Kısmi boşaltma testleri;
• Çevre sıcaklığı ve nem testi.

1. Bir.3Güç transformatörünü test etme özelleştirme yeteneği

• Kapasite: 360000kVA ve daha az
• Voltaj seviyesi: 500kV,330kV,220kV,110kV, 35kV/10kV, tek fazlı üç fazlı güç transformatörleri
• Aşağıdaki tabloda olduğu gibi, tek yönlü test doğruluğu ve aralığı:

II. Test sistemi üç ana bölümden oluşur.

Transformör entegre test sistemi izleme istasyonları ((veya isimleri izleme ve örnekleme dolabı);

Transformör bütünleşik test sistemi kontrol kabin (veya isimleri)Yardımcı kontrol dolabı);

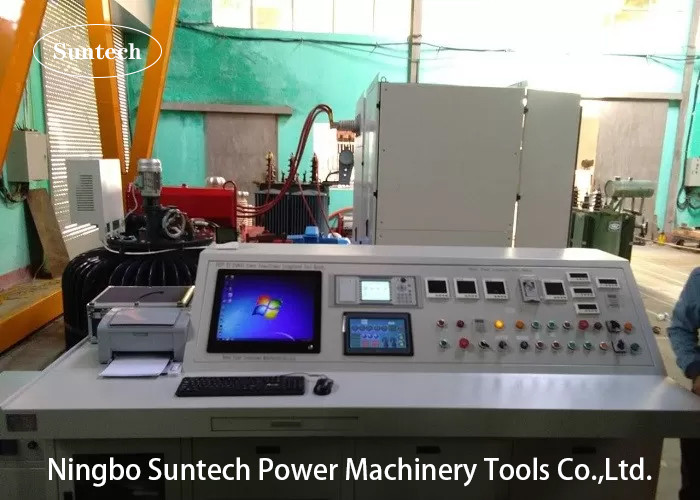

Transformör bütünleşik test sistemi işletim platformu ((veya test tezgahı isimleri);

III. Evrensel Yapı ve işlev özellikleri

• Sistem bilgisayar otomatik çalıştırma benimser ve manuel çalışma fonksiyonunu korur, denemeyi tamamlamak için fare veya dokunmatik ekran kullanabilir,Test verileri, testin tamamlanmasından sonra otomatik olarak test raporuna yüklenebilir., veri numarasını girerek orijinal test verilerini otomatik olarak arayabilirsiniz.
• Yüksek ve düşük gerilim akımı ve giriş transformatörünün temel parametrelerinden (kapasite, yüksek ve düşük gerilim tarafı) sonra donanımla otomatik olarak seçilir.
• Otomatik geçiş vitesi (manual düğmeye gerek yok) ve otomatik geçiş;
• Otomatik kaldırma düzenleyicisi ve otomatik hız kontrolü, nominal akım veya voltaj için otomatik olarak durur;
• Otomatik anormal akım, voltaj koruması ve alarm talimatları;
• Otomatik veri alımı ve otomatik olarak verileri kaydetmek, otomatik olarak başlangıç durum makinesi geri yüklemek;
• Otomatik baskı fabrikası test raporu.
• Tüm izleme parametreleri ve vektör diyagramı uluslararası standartlara göre aynı ekranda görüntülenir
• Ölçüm doğruluğunu sağlamak için yüksek hassasiyetli güç analizatörü kullanın.Güç analizatörü şirketimiz tarafından geliştirilmiştir ve başarıyla kendimiz tarafından geliştirilmiş ve iki yıl boyunca Çin ulusal transformatör kalite denetim merkezinde çalıştı.
• Sistem, yazılım, donanım, sistem kilitlenmesi ve diğer çoklu korumalara sahiptir, bölünmüş vücut tasarımı, birincil ve ikincil kontrol devresinin bölümünde ayrı tasarım benimser;
• Voltaj düzenleyicisi, motor hızında keyfi ayarlama gerçekleştirmek için değişken frekanslı teknolojiyi benimser.
• Sistem 31 kez uyumlu analiz testi yapabilir. .

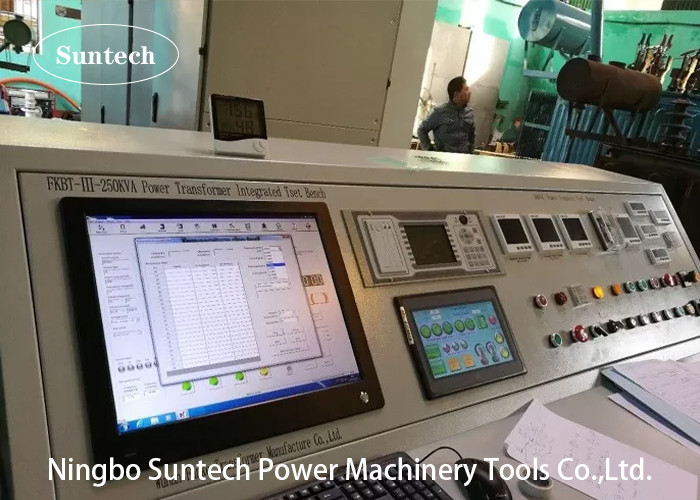

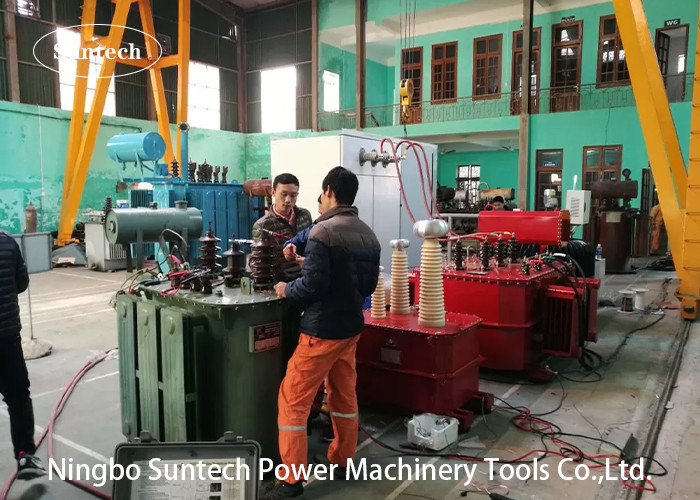

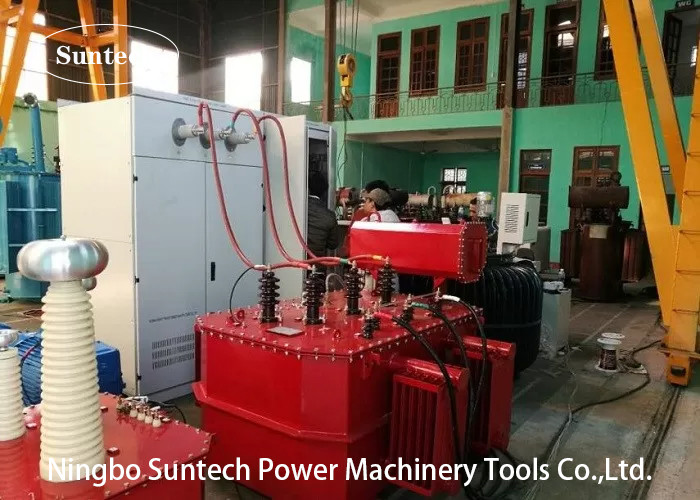

VI.Model FKBT-III-250KVA'nın uygulanması (örneğin)

4.1Sistem güç transformatörü testi için uygulanır, test edilen transformatör özellikleri aşağıdaki gibidir:

• Test edilen kapasite: 2500KVA ve daha az
• HV yan nominal voltajı: 35KV,22KV
• LV yan nominal voltaj: 0.4 ~ 6KV
• Maksimum impedans seviyesi: %8'den fazla değil

4.2 Sistem aşağıdaki test işlevlerine sahiptir:

4.3 Referans Standartı

4.4İhracat için konfigürasyon ve tedarik kapsamı
