Ana sayfa /Ürünler/Kablo Vinç Çektirmesi/600KV PD Ücretsiz Yüksek Voltajlı Test Sistemi, Kısmi Serbestleme Ölçme Ekipmanı

600KV PD Ücretsiz Yüksek Voltajlı Test Sistemi, Kısmi Serbestleme Ölçme Ekipmanı

Bir ünite
MOQ
pazarlık edilebilir
fiyat
600KV PD Ücretsiz Yüksek Voltajlı Test Sistemi, Kısmi Serbestleme Ölçme Ekipmanı
Özellikleri Fotoğraf Galerisi Ürün Açıklaması Fiyat talebi
Özellikleri
Teknik Özellikler
Test Prensibi: Güç Frekansı Test Transformörü Döngüsü
test standardı: IEC60060-1:2010
Maksimum kapasite: 300KVA
Max. Voltaj: 600KV
Kullanımı: AC Hipot Test Fabrika Kalite Denetimi Güç Transformörleri, Gaz yalıtımlı anahtarlar, kabuklar, kapak
Bileşen: Kontrol Konsolu, Gerilim Regülatörü, Silindir Tipi Test Transformatörü, Koruma Direnci ve Gerilim Bö
Test sıklığı: 50Hz veya 60Hz
Görev döngüsü: 60 dakikalık veya sipariş üzerine yapılmış
Test doğruluğu: Hayır % 1.0'dan az
Çıkış dalga formu: saf sinus dalgası
Tasarım özelliği: PD Serbest Tasarım, Saf Güç Frekansı Test, Silindir Tipi Test Transformörü, Kolay Kurulum
Vurgulamak:

600KV Yüksek Voltajlı Test Sistemi

,

PD Özgür Yüksek Voltajlı Test Sistemi

,

PD ücretsiz kısmi boşaltma ölçüm cihazı
Temel bilgiler
Menşe yeri: Ningbo, Çin
Marka adı: Ningbo Suntech Power
Sertifika: ISO9001
Model numarası: CQSB-300KVA/600KV
Ödeme & teslimat koşulları
Ambalaj bilgileri: Fümigasyonsuz Standart Tahta Sandık İhracatı
Teslim süresi: 45~75 iş günü
Ödeme koşulları: Akreditif, T/T
Yetenek temini: 5 adet/2 ay
Ürün Açıklaması

PD Bedava AC Silindir Tipi Transformörlü Voltaj Deneme Sistemleri, Kısmi Serbestleme Ölçümü



I. Ürün Tarifi ve Uygulama:



PD Free AC Resist Voltage Test Systems With Cylinder Type Transformer, HV test salonundaki yüksek voltajlı elektrik ürünlerini ve bileşenlerini, örneğin HV kablolarını, güç transformatörlerini,Gaz yalıtımlı anahtarlar, kabuklar, kapaklar ve yalıtım malzemeleri.



Geniş uygulama kapsamıyla, genellikle yüksek gerilimli ürün kalite denetimi rutin test testinde uygulanabilir.PD tespiti ve kablo uzun süresi testiBu sistemler, yükün voltaj altında değişmesi durumunda bile sabit voltaj gerektiren testler için özellikle uygundur.ıslak ve kirlilik testleri) veya yük endüktif olduğunda (indüktif voltaj transformatörleri)Sistemin voltaj bölücü PD sinyalinin birleştirme terminaline sahiptir, 2 veya 4 kanal PD analizatörü (ifadesi) ile donatılmış, test nesnesi için PD algılama gerçekleştirilebilir.

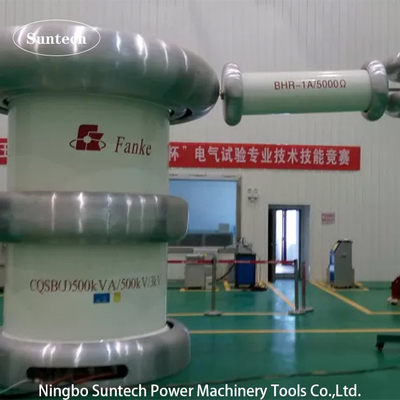

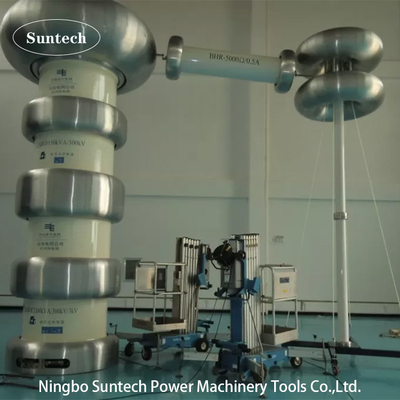

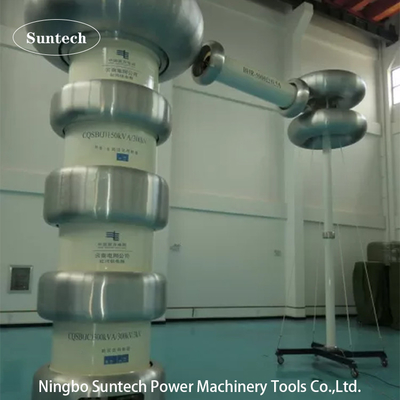

Model CQSB-300KVA/600KV, çıkış 600KV test voltajı ve 0.5A test akımı ile seri bağlantısında iki yığılabilir silindir tipi test transformatörüne sahiptir.



Şimdiye kadar, bu test seti farklı votage dayanıklılık test uygulamalarına göre birçok farklı serileştirilmiş model oluşturmuştur.



II. Ana bileşenler:



Sd. Bileşenlerin adı Tip ve özellikleri Ne kadar? Her bir ağırlık Her Boyut
1 Kontrol konsolu FKGB-300KVA 1 parça 180 kilo. 1200*420*820mm
2 Elektrik voltaj düzenleyici dolabı DT-300KVA 1 parça 2500kg 1100*1050*1250mm
3.1 İlk olarakYüklenebilir silindir tipi Test Transformörü CQSB-600KVA/300KV 1 parça 3000 kg D1200*H2800mm
3.2 İkinciYüklenebilir silindir tipi Test Transformörü CQSB-300KVA/300KV 1 parça 2400kg D1200*H2500mm
4 Koruma direnci BHR-0.5A/600KV 1 adet 120kg D380*L850mm
5 Koplama kapasitesine sahip voltaj bölücü TJF-600KV/500pF 1 set 200 kilo D320*H6000mm
6 Özel test aksesuarları
Not: Özel talep siparişle yapılabilir.



















III. Test bağlantısı şekli (örneğin: CQSB-500KVA/500KV modeli):



PD Free High Voltage Tester Systems , Partial Discharge Measurement Equipment 0
IV. Teknoloji Özelliği

  1. 50Hz veya 60Hz'de saf güç frekansı testi, çıkış voltaj bozulması (THD) çok küçüktür.
  2. Düşük kısmi boşaltma ölçüm gereksinimlerini karşılamak
  3. Sınav salonunda alan tasarrufu için modüler yapı
  4. Düşük impedans, geniş uygulama alanı
  5. Bilgisayar kontrollü ölçüm sistemi ile çalıştırılması kolay
  6. Personel ve ekipmanın güvenliğini sağlamak için tam koruma devre
  7. Yüksek basınç ve geçici koruma için hassas elektronik bileşenler
  8. Özellikle yük, gerilim altında değişse bile sabit gerilimi gerektiren testler için uygundur (korona, ıslak ve kirlilik testleri) veya yük endüktif olduğunda (indüktif gerilim transformatörleri).



V. Genel Teknik veriler:

  1. Sistem testi modu: PD Serbest AC Silindir Tipi Transformörlü Voltaj Deneme Sistemleri
  2. Sistem modeli: CQSB-300KVA/600KV
  3. Giriş güç kaynağı: 380±10% ((tek fazlı),50Hz/60Hz
  4. İsimlendirilmiş çıkış gücü: 300kVA
  5. İsimlendirilmiş çıkış voltajı: 300KV,600KV
  6. En fazla test voltajı: 600KV'dan fazla değil
  7. İsimlendirilmiş çıkış akımı: 0.5A
  8. Reg. Frekans aralığı: 50/60Hz
  9. Çıktı Rezonans voltaj dalga şekli: saf sinüs dalgası
  10. Sıcaklık artışı: 60 dakikalık nominal çalışma akımı altında 65K'dan az;
  11. Gürültü seviyesi: 65dB'den fazla değil
  12. Yapı: Yakıtla batırılmış, silindir tipi tasarlanmış


VI. Diğer isteğe bağlı bileşenler

  1. Güç kaynağı gürültü filtresi
  2. Üçlü ve beşinci filtre
  3. Kompensasyon reaktörü
  4. Aşırı gerilim elektronik hızlı koruma cihazı
  5. SF6 standart kondansatör.
  6. Kısmi boşaltma dedektörü


VII. Diğer Tipik Model



1. Tek transformatör tipi:



Modelle

İsimlendirilmiş kapasite

(KVA)

 LV giriş kaynağı ((KV) İsimlendirilmiş çıkış voltajı ((KV)

Silindir transformatörünün boyutu

D× H(mm)

 Ağırlık (kg)
CQSB-1.5KVA/50KV 1.5 0.22 50 φ430*580 65
CQSB-2.5KVA/50KV 2.5 0.22 50 φ280*500 70
CQSB-3KVA/50KV 3 0.22 50 φ300*510 72
CQSB-5KVA/50KV 5 0.22 50 φ460*580 110
CQSB-5KVA/100KV 5 0.22 100 φ640*820 130
CQSB-10KVA/100KV 10 0.22 100 φ620*850 160
CQSB-50KVA/100KV 50 0.4 100 φ725*1100 500
CQSB-12KVA/120KV 12 0.38 120 φ750*1230 380
CQSB-15KVA/150KV 15 0.38 150 φ820*1220 500
CQSB-20KVA/200KV 20 0.38 200 φ1080*1700 900
CQSB-50KVA/250KV 50 0.38 250 φ1460*1520 1250
CQSB-75KVA/250KV 75 0.38 250 φ1460*1780 1450
CQSB-75KVA/500KV 75 0.38 500 φ2000*4850 6800
CQSB-100KVA/100KV 100 0.38 100 φ1000*1250 800
CQSB-100KVA/150KV 100 0.38 150 φ1410*1620 1700
CQSB-100KVA/250KV 100 0.6 250 φ1100*1450 1550
CQSB-125KVA/250KV 125 0.38 250 φ1540*2060 3460
CQSB-150KVA/150KV 150 0.6 150 φ1420*1620 2200
CQSB-2000KVA/500KV 2000 3 500 φ3000*4800 50000





















































2Yüklenebilir silindirli transformatörler tipi:



Modelle

İsimlendirilmiş kapasite

(KVA)

 LV giriş kaynağı ((KV) İsimlendirilmiş çıkış voltajı ((KV)

Silindir transformatörünün boyutu

D× H(mm)

 Ağırlık (kg)
CQSB-10KVA/2*50KV 10 0.2 100 φ410*980 200
CQSB-25KVA/2*125KV 25 0.38 250 φ1250*2200 890
CQSB-100KVA/2*200KV 100 0.38 400 φ1580*3650 2500
CQSB-150KVA/2*150KV 150 0.38 300 φ1600*3200 3980
CQSB-300KVA/2*150KV 300 0.38 300 φ1600*3800 4280
CQSB-250KVA/2*250KV 250 0.38 500 φ2220*6100 11200
CQSB-500KVA/2*250KV 500 0.6 500 φ2030*4600 18500
CQSB-600KVA/2*300KV 600 3 600 φ3200*8000 19000
CQSB-1200KVA/2*300KV 1200 0.6 600 φ3000*6200 28900
CQSB-1250KVA/2*125KV 1250 3 250 φ4500*3200 14500
CQSB-300KVA/2*300KV 300 3 600 φ2610*5600 10000
