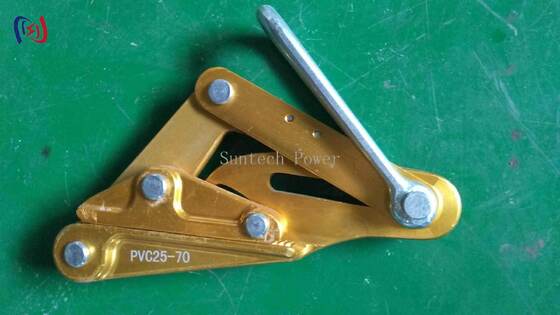

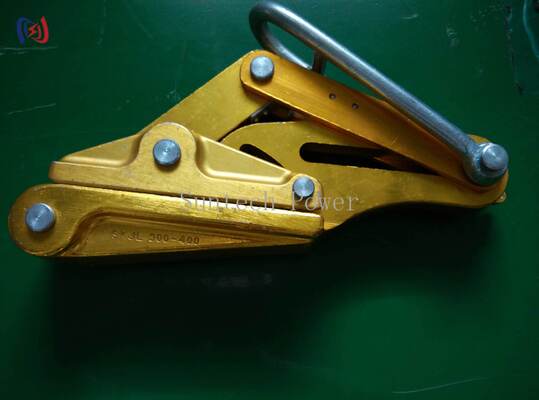

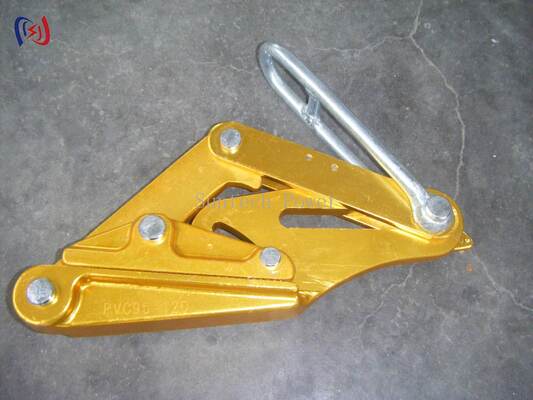

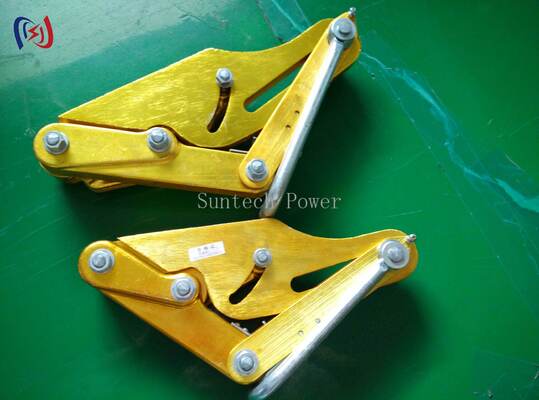

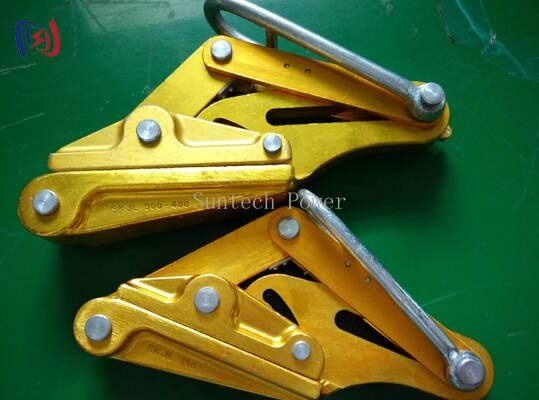

Alüminyum alaşım yalıtımlı iletken sapı 10-30KN Uç hattı ipleme için birlikte gel klem

Alüminyum Alaşımlı Yalıtımlı İletken Tutucu 10-30KN Havai Hat Gerdirme İçin

Ürün Genel Bakışı

SKJL Serisi Alüminyum Alaşımlı Yalıtımlı İletken Tutucu (Aynı zamanda Çektirme Kelepçesi veya Kablo Çekme Kelepçesi olarak da bilinir), havai iletim hattı gerdirme, iletken sarkma ayarı ve güç inşaatı sırasında kablo sabitleme için tasarlanmış profesyonel bir alettir. Ningbo, Çin'de Suntech Power tarafından üretilen bu iletken tutucu, yüksek mukavemetli alüminyum alaşımdan dövülmüştür ve dayanıklılık ile hafif taşınabilirlik arasında mükemmel bir denge sunar. 10KN ila 30KN arasındaki nominal yükleri ve Φ10mm ila Φ37mm arasındaki uygulanabilir iletken çaplarını kapsayan beş modelde mevcuttur, SKJL serisi yaygın iletim ve dağıtım hattı gereksinimlerinin tam aralığını kapsar. Yalıtımlı tasarım, kelepçeleme ve gerdirme işlemleri sırasında iletkenin yalıtım katmanının sağlam kalmasını sağlar, bu da onu modern yalıtımlı iletken uygulamaları için özellikle uygun hale getirir.

Teknik Özellikler

Uygulamalar

· Havai iletim hattı iletken gerdirme ve sarkma ayarı

· Enerji hattı inşaatı sırasında yalıtımlı iletken kelepçeleme ve sabitleme

· Yeni hat kurulumu için kule-kule iletken gerdirme

· Dağıtım hattı bakım ve onarım işleri

· Trafo merkezi iletken çekme ve konumlandırma

· Optik fiber kompozit havai toprak teli (OPGW) kurulum desteği

Ürün Avantajları

· Hafif Alüminyum Alaşımlı Yapı — Seri boyunca yalnızca 1.4-5KG ağırlığında olan tutucu, çelik alternatiflere kıyasla operatör yorgunluğunu önemli ölçüde azaltır. Dövme alüminyum alaşımlı gövde, çeliğe kıyasla yarı ağırlıkta karşılaştırılabilir bir güç sağlar.

· Yalıtımlı Tasarım İletkenleri Korur — Kelepçe gövdesi ve kavrama yüzeyi, gerdirme sırasında iletken yalıtım katmanına zarar vermeyecek şekilde tasarlanmıştır, bu da modern yalıtımlı hat kurulumlarında yaygın bir maliyetli yeniden işleme kaynağını ortadan kaldırır.

· Geniş İletken Aralığı Kapsamı — Beş model, LGJ25-70'ten LGJ500-630'a kadar iletkenleri ve Φ10mm ila Φ37mm arasındaki tel çaplarını kapsar, bu da tek bir serinin çoğu standart iletim ve dağıtım hattı spesifikasyonunu desteklemesine olanak tanır.

· Yüksek Mukavemetli Dövme Yapı — Sıcak dövme alüminyum alaşımlı gövde, ağır gerdirme koşulları altında güvenilir performans sağlayarak güvenlik payı ile 30KN'ye kadar nominal yükler sunar.

· Basit Tek Kişilik Kullanım — Vidalı ayar mekanizması, açıklıklar arasındaki kurulum süresini azaltarak hızlı kelepçeleme ve serbest bırakma sağlar. Kompakt boyutlar, dar kule çalışma alanlarında bile kolay kullanım sağlar.

· Uzun Saha Ömrü İçin Korozyona Dayanıklı — Eloksallı yüzey işlemi, nem, UV ve aşırı sıcaklıklara karşı koruma sağlar, dış mekan depolama ve saha koşullarında uzun hizmet ömrü sağlar.

Sıkça Sorulan Sorular (SSS)

S: İletken tutucu ile çektirme kelepçesi arasındaki fark nedir?

C: Pratikte, bu tür bir alet için terimler birbirinin yerine kullanılır. Her ikisi de havai hat gerdirme sırasında bir iletkeni kavrayıp çeken veya geren bir cihazı ifade eder. SKJL serisi, hem iletken tutucu hem de çektirme kelepçesi olarak işlev görür, sarkma ayarı ve tel çekme işlemleri için uygundur.

S: Bu tutucu çıplak (yalıtımsız) iletkenlerde kullanılabilir mi?

C: Evet. Tutucunun tasarımı özellikle yalıtımlı iletkenler için uygun olsa da (pürüzsüz kelepçeleme yüzeyi yalıtım katmanına zarar vermez), çıplak alüminyum ve çelik takviyeli iletkenlerde (ACSR, AAC vb.) de sorunsuz bir şekilde kullanılabilir.

S: İletkenim için doğru modeli nasıl seçerim?

C: İletkeninizin LGJ tanımını veya dış çapını spesifikasyon tablosuyla eşleştirin. Örneğin, bir LGJ-240 iletkeni (Φ20-Φ25mm) SKJL-2'yi (Ürün 13212) kullanacaktır. Şüpheye düştüğünüzde, iletken çapınızın "Uygulanabilir Tel Çapı" aralığına düştüğü modeli seçin ve nominal yükün maksimum gerdirme kuvvetinizi aştığından emin olun.

S: Tutucu özel bakım gerektirir mi?

C: Minimum bakım gereklidir. Vidalı mekanizmayı temiz ve hafifçe yağlı tutun. Kıyı veya aşındırıcı ortamlarda kullandıktan sonra tatlı su ile durulayın. Kavrama yüzeyini periyodik olarak aşınma açısından kontrol edin. Kritik gerdirme uygulamalarında kullanılan aletler için yıllık yeniden kalibrasyon önerilir.

S: Bu serinin işleyebileceği maksimum iletken çapı nedir?

C: En büyük model olan SKJLA-3, 39 mm'lik maksimum açıklıkla 37 mm'ye (ΦLGJ500-630) kadar olan iletkenleri barındırır.
