Tam kare yapılandırmalı ve gerginlik dağılımına sahip dört paket iletken için 130kN nominal yük başlıca tablosu

1 adet
MOQ
negotiable
fiyat
Tam kare yapılandırmalı ve gerginlik dağılımına sahip dört paket iletken için 130kN nominal yük başlıca tablosu
Özellikleri Fotoğraf Galerisi Ürün Açıklaması Fiyat talebi
Özellikleri
Teknik Özellikler
İsim: Dört Demet İletken için Ana Kartlar
Ürün No.: 17231-17239
Modeli: SZ4A-13
Sihirbazlık: 100-125mm
Ağırlık: 139-150KG
Garanti: 1 Yıl
Vurgulamak:

130kN değerli yük başlığı

,

Kesin kare konfigürasyonlu baş tahtası

,

Dört paketli iletken baş tahtası
Temel bilgiler
Menşe yeri: Ningbo
Marka adı: Suntech
Sertifika: ISO
Model numarası: SZ4A-13
Ödeme & teslimat koşulları
Ambalaj bilgileri: kontrplak durumda
Teslim süresi: 3-6 gün
Ödeme koşulları: T/T,L/C
Yetenek temini: 300 ADET/Ay
Ürün Açıklaması
Dört Demet İletken İçin Ağır Hizmet Tipi Başlık Panosu (Ultra Yüksek Gerilim İletim Hattı İnşaatında)
Ürün Numarası Model Nominal Yük (kN) Ağırlık (kg) Uygulanabilir Kasnak Genişliği (mm) Özellikler
17231 SZ4A-13 130 96 100 Dengeli kasnak tipi
17232 SZ4B-13 130 65 100 İletkenler birbirinden bağımsızdır.
17233 SZ4B-18 180 95 110 İletkenler birbirinden bağımsızdır.
17234 SZ4B-25 250 110 110 İletkenler birbirinden bağımsızdır.
17238 SZ4C-25 250 88 110 İletkenler birbirinden bağımsızdır.
17239 SZ4B-32 320 150 125 İletkenler birbirinden bağımsızdır.
Dört Demet İletken için Başlık Panosu, maksimum güç aktarım kapasitesinin gerekli olduğu ultra yüksek gerilim iletim hatlarının inşası için gerekli olan, özel bir dizeleme ekipmanının zirvesini temsil eder. Bu mühendislik ürünü, dört ayrı iletkeni aynı anda yönetmek, bunları zorlu dizeleme süreci boyunca hassas bir kare konfigürasyonunda tutmak üzere tasarlanmıştır. Yüksek kapasiteli çekme ekipmanı ile iletken demeti arasındaki kritik arayüz görevi görür, eşit gerilim dağılımı ve kontrollü ödeme sağlar, aynı zamanda değerli iletkenlerin bükülmesini, dolaşmasını veya hasar görmesini engeller. Dünyanın en güçlü iletim koridorlarını içeren projeler için, bu başlık panosu, kurulum verimliliğini, operasyonel güvenliği ve güç altyapısının uzun vadeli güvenilirliğini sağlayan vazgeçilmez bir araçtır.
  • Hassas Kare Konfigürasyonunu Korur:​ Bu başlık panosunun temel rolü, dört alt iletkenin tam geometrik aralığını istikrarlı bir kare oluşumunda korumaktır. Bu hassas konfigürasyon, hattın elektriksel kapasitesini en üst düzeye çıkarırken, rüzgar kaynaklı titreşimi ve işitilebilir gürültüyü en aza indirmek için aerodinamik performansını optimize etmek için çok önemlidir. Tasarım, çekme süreci boyunca tutarlı aralık sağlar, iletken çarpışmasını önler ve demetin bütünlüğünü korur.
  • Eşit Gerilim Dağılımı:​ Önemli bir mühendislik başarısı, muazzam çekme kuvvetini dört iletkenin tamamına eşit olarak dağıtma yeteneğidir. Bu dengeli yük paylaşımı, eşit olmayan sarkmayı önlemek ve hiçbir iletkenin aşırı strese maruz kalmamasını sağlamak için hayati öneme sahiptir. Başlık panosunun tasarımı, tamamlanmış hattın mekanik ve elektriksel performansı için gerekli olan senkronize gerginliği garanti eder.
  • Olağanüstü Yük Taşıma Kapasitesi:​ Yüksek mukavemetli dövme çelik veya özel alüminyum alaşımlarından üretilen bu başlık panosu, ağır iletken demetlerini uzun açıklıklara çekmede yer alan aşırı kuvvetlere dayanacak şekilde tasarlanmıştır. Sağlam yapısı, en yüksek yükler altında deformasyona direnen takviyeli bağlantı noktalarına ve sert bir çerçeveye sahiptir ve en zorlu ultra yüksek gerilim projelerinde güvenilir performans sağlar.
  • Üstün İletken Koruması:​ Tasarım, her bir iletkeni hassas dış tellere aşınma, ezilme veya çiziklere neden olmadan yönlendiren pürüzsüz konturlu kasnaklar ve temas yüzeyleri içerir. Bu koruma, iletkenin mekanik mukavemetini ve elektriksel özelliklerini korumak, iletim hattında gelecekteki arızalara yol açabilecek zayıflık noktalarını önlemek için çok önemlidir.
  • Gelişmiş Operasyonel Güvenlik:​ Dört iletkeni aynı anda kullanmak önemli güvenlik zorlukları yaratır. Bu başlık panosu, gerginlik sırasında iletken kırbaçlanması, kopması veya kontrolden çıkmasıyla ilişkili riskleri en aza indiren güvenli ve kontrollü bir bağlantı noktası sağlar. Güvenilir performansı, ekiplere karmaşık dizeleme operasyonlarını güvenli bir şekilde gerçekleştirme güveni verir.
  • Maksimum Kurulum Verimliliği:​ Dört demetli konfigürasyonlar için özel bir başlık panosu kullanmak, en verimli kurulum yöntemini temsil eder. Dört iletkenin tamamının tek, koordineli bir operasyonda dizilmesini sağlar, bu da sıralı veya bireysel iletken çekme yöntemlerine kıyasla proje zaman çizelgelerini önemli ölçüde azaltır. Bu verimlilik, işçilik, ekipman kullanımı ve genel proje maliyetlerinde önemli tasarruflar sağlar.
  • Kesintisiz Sistem Entegrasyonu:​ Başlık panosu, dönerler, çekme tutamakları ve gergi gibi standart dizeleme sistemleriyle tam uyumluluk için tasarlanmıştır. Bu birlikte çalışabilirlik, makaradan ölü uç yapıya kadar sorunsuz bir iş akışı sağlar, lojistiği basitleştirir ve dizeleme ekibi için kurulum süresini azaltır.
  • Dayanıklı ve Düşük Bakım:​ Zorlu saha kullanımı için üretilen başlık panosu, sert çevresel koşullara dayanabilen korozyona dayanıklı malzemeler ve yüzeyler içerir. Dayanıklı yapısı, uzun bir hizmet ömrü boyunca minimum bakım gerektirir ve bu da onu yüksek kapasiteli iletim hatları konusunda uzmanlaşmış kamu hizmeti yüklenicileri için uygun maliyetli bir yatırım haline getirir.
  • Kanıtlanmış Saha Güvenilirliği:​ Bu ekipman, dünya çapında gerçek ultra yüksek gerilim projelerinde test edilmiş ve kanıtlanmıştır. Tasarımı, saha deneyiminden öğrenilen dersleri içerir, modern iletim hattı inşasının pratik taleplerini karşılamasını ve en çok ihtiyaç duyulduğunda güvenilir performans sunmasını sağlar.
Dört Demet İletken için Başlık Panomuzu seçerek, en zorlu güç iletim projeleri için hassas mühendislik, eşsiz güç ve nihai güvenilirlik sunan bir araç seçiyorsunuz.

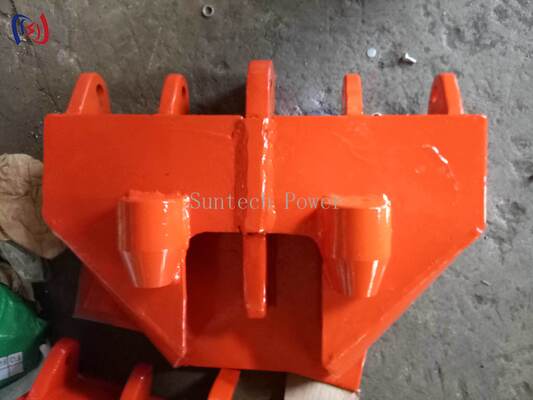

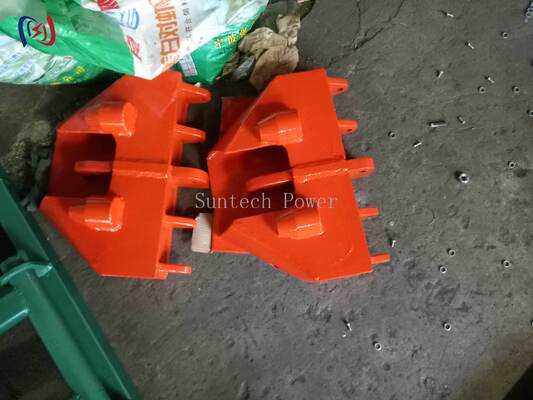

Tam kare yapılandırmalı ve gerginlik dağılımına sahip dört paket iletken için 130kN nominal yük başlıca tablosu 0
