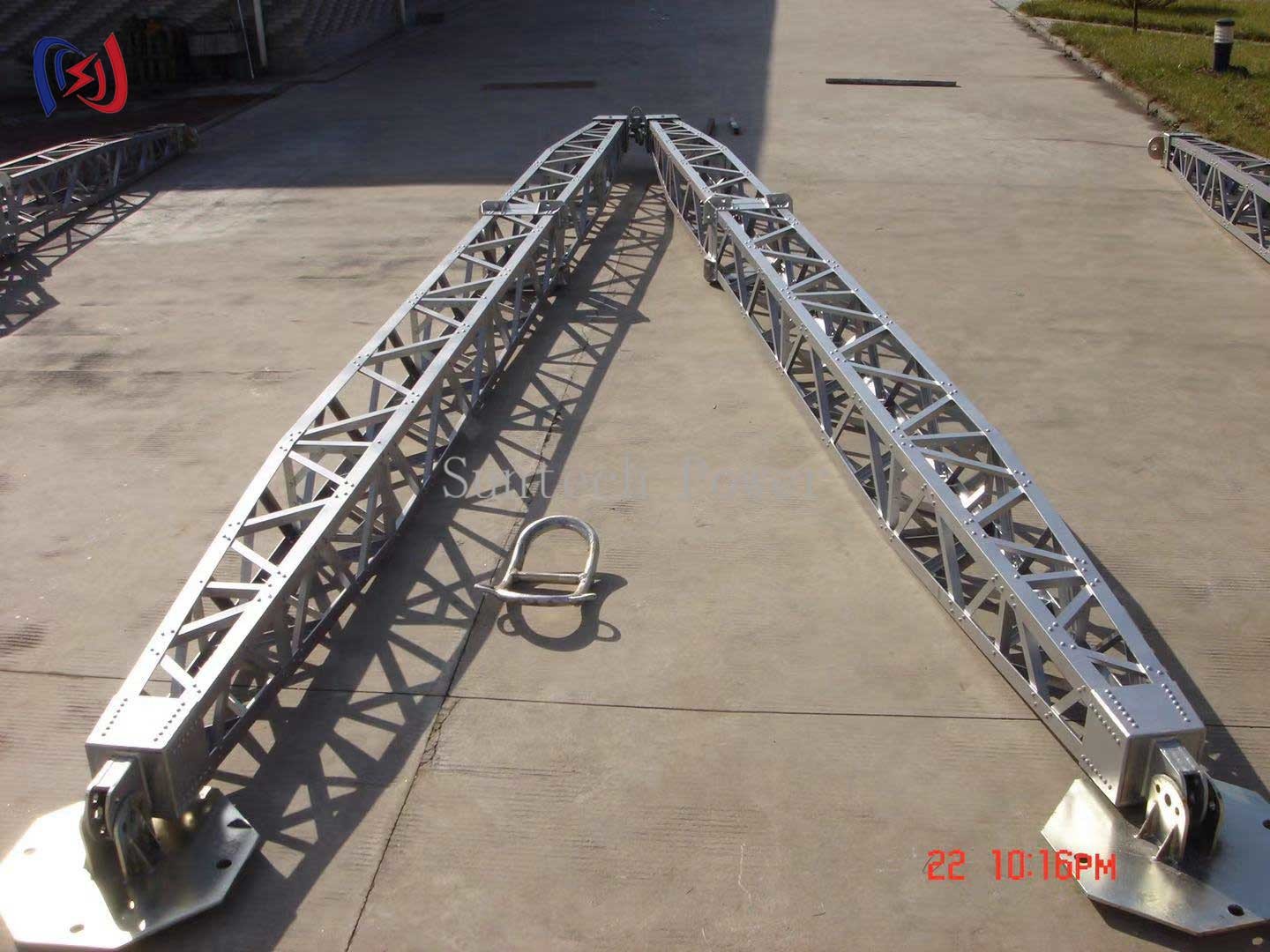

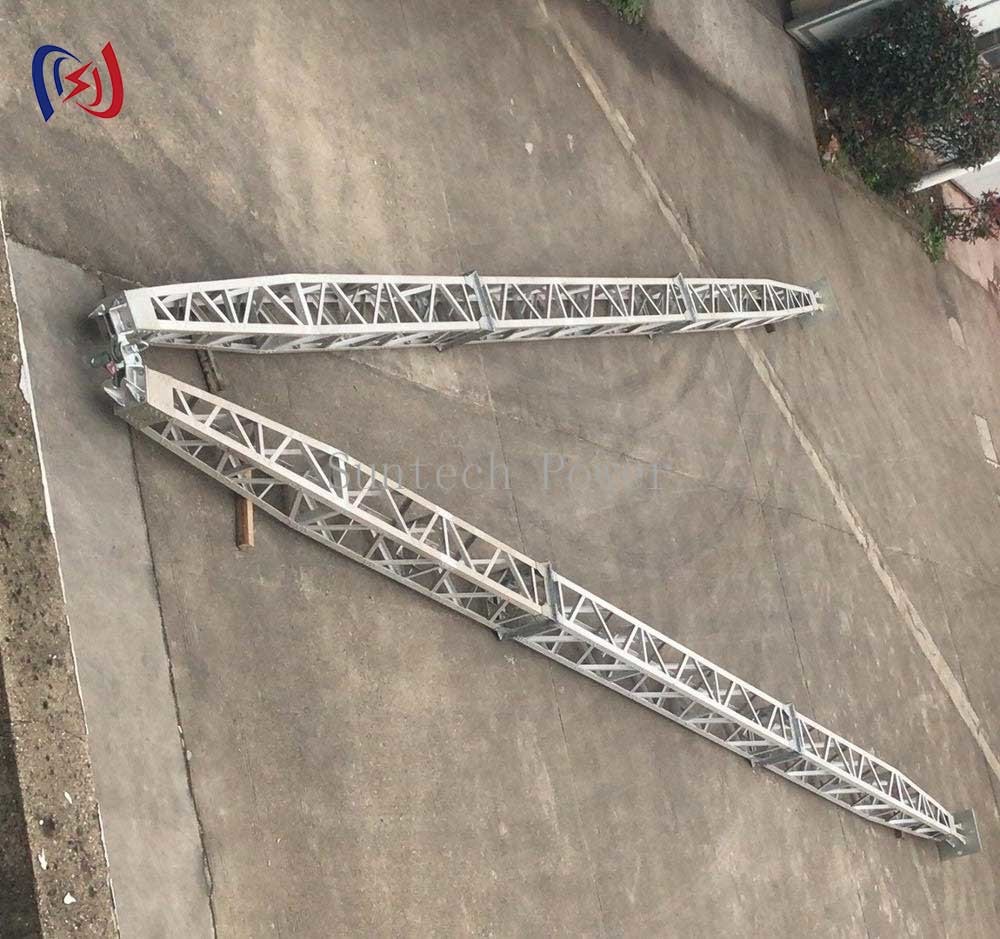

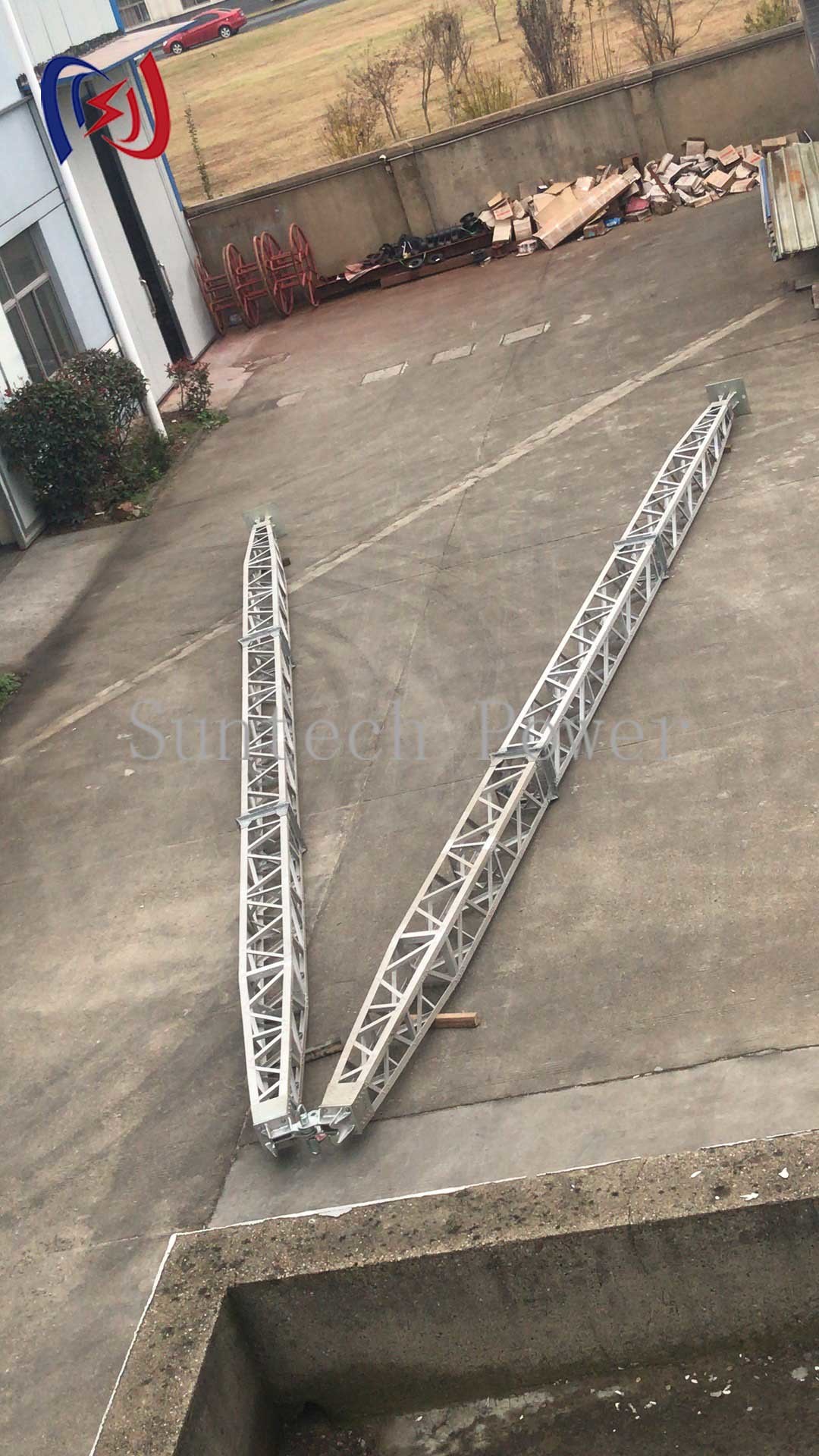

Ağır yük kaldırmak için tasarlanmış A şeklinde ızgaralı cin direği
Özellikleri:
A-Shaped Lattice Gin Pole, aktarım kulesi montajı, bakımı ve yüksek gerilimli hat montajı için özel olarak tasarlanmış ağır yükleme sistemidir.Özel A çerçeve tasarımı, tek kutuplu sistemlere kıyasla üstün istikrar ve yük taşıma kapasitesi sağlarTemel özellikleri şunlardır:
Yüksek Güçlü Yapı: Korozyona dayanıklı kaplamalarla galvanizli çelik veya hafif alüminyum ile mevcuttur
Modüler ızgara tasarımı: Bağlantılı bölümler hızlı montaj ve yükseklik ayarlamasına izin verir (genellikle 6 m'den 25 m'ye kadar)
Geniş Temel Dayanıklılık: A çerçeve yapılandırması ağır kaldırımlar sırasında yuvarlanmayı önler
Entegre Rigging Noktaları: Tam yük kontrolü için birden fazla bağlama noktası
Güvenlik Kilitleme Mekanizmleri: Otomatik klavye sistemleri kazara serbest bırakılmasını önler
İsteğe bağlı aksesuarlar: Yük hücreleri, adam tel kitleri ve rotasyon sistemleri dahil
Çalışma prensibi:
A çerçeve tabanı kule temeli veya destek yapısı sabitlenir
Guy teller (kullanıldığında) ek yan sabitlik sağlar
Bir kaldırma mekanizması (manual zincir kaldırma veya motorlu vinç) tepeye monte edilir
Yük A çerçevesinin iki bacağı arasında dikey olarak kaldırılır
Kılavuz silindirleri sorunsuz çalışmayı sağlar ve yük dalgalanmasını önler
Uygulamalar:
İletişim kulesi montajı ve bileşen montajı
Yüksek voltajlı iletkenlerin ipleme işlemleri
Alt istasyon ekipmanlarının kaldırılması ve yerleştirilmesi
Cep kulesi antenini kurmak
Köprü kablosu kurulum projeleri
Avantajları:
✔ Üstün Dayanıklılık - A çerçevesinin tasarımı yan yüklere ve rüzgar kuvvetlerine dayanır
✔ Daha Yüksek Yük Kapasitesi - Tipik olarak tek kutuplu sistemlerin kapasitesinin 1.5-2 katı
✔ Kesin Kontrol - Ağır kule bileşenlerini hizalamak için mükemmel
✔ Uyumlu Yapılandırma - Modüler tasarım çeşitli proje ihtiyaçlarına uyar
Hizmet ve Destek:
Alan özel mühendislik hesaplamaları mevcuttur
Özel uygulamalar için özel üretim
Tam denetim ve bakım kılavuzları
Açıklayın:

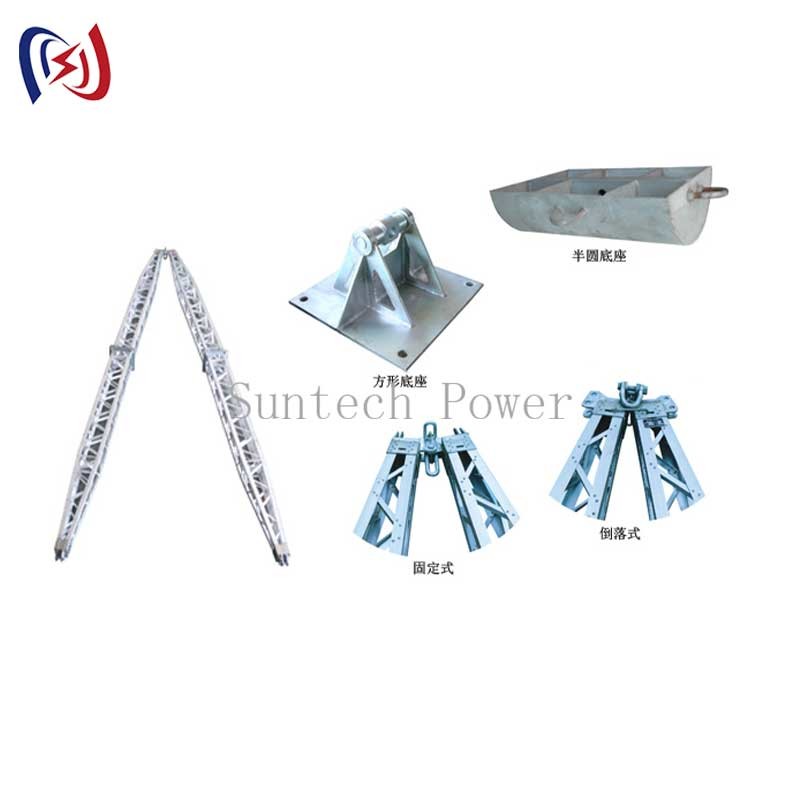

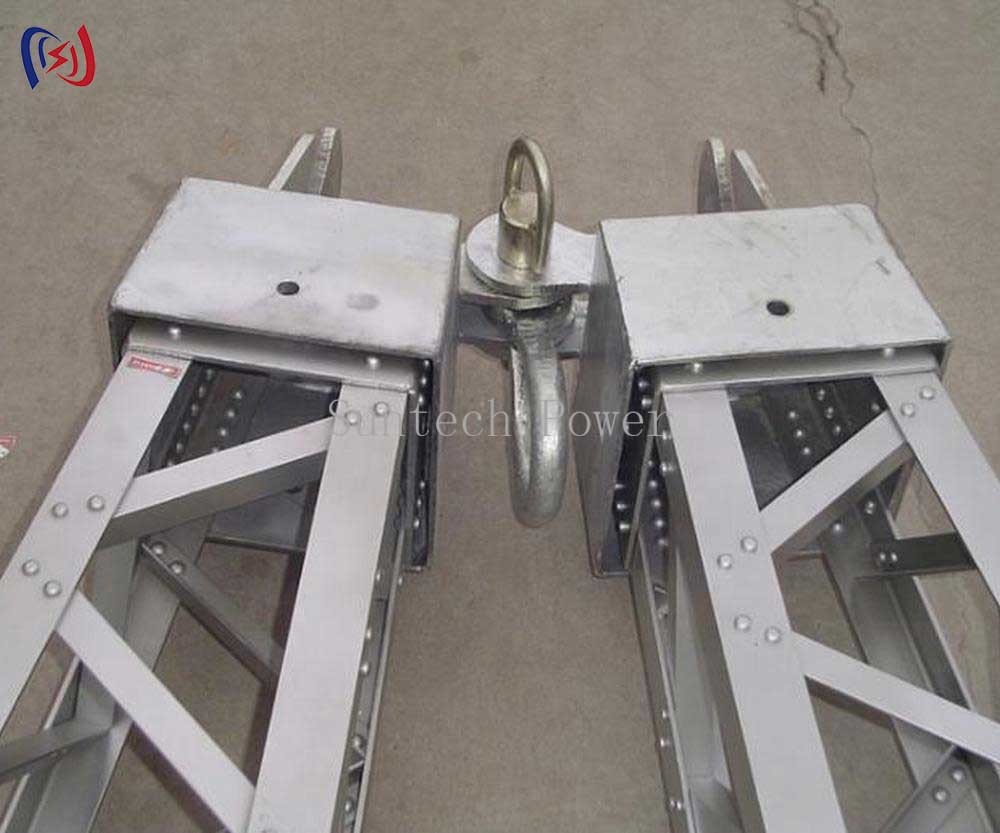

Cin direğinin baş kısmı ters ve cin direğinin taban kısmı yarı daire ya da kare. Sipariş verirken bu not edilmelidir.
03361-03445 alüminyum alaşım malzemesi.03611-03615 manganez çelik malzemesi.
| No. |
Model |
Aralık ((M) |
Bölüm MM |
Ana parça boyutu ((MM) |
Aksesuar boyutu ((MM) |
Dikey Yük (KN) |
Güvenlik faktörü ((K)) |
Ağırlık ((Kg/M) |
| 03361 |
LBR-250 |
8-13 |
250*250 |
50*50*4 |
25*25*3 |
72-26 |
2.5 |
10.5*2 |
| 03371 |
LBR-300A |
8-16 |
300*300 |
50*50*4 |
25*25*3 |
90-26 |
10.5*2 |
| 03380 |
LBR-300B |
300*300 |
50*50*5 |
30*30*3 |
11.0*2 |
| 03381 |
LBR-350 |
8-16 |
350*350 |
50*50*5 |
30*30*3 |
120-35 |
10.5*2 |
| 03391 |
LBR-400A |
11-18 |
400*400 |
50*50*5 |
30*30*3 |
147-38 |
11.0*2 |
| 03401 |
LBR-400B |
400*400 |
60*60*5 |
30*30*3 |
14.6*2 |
| 03411 |
LBR-500A |
13-20 |
500*500 |
60*60*5 |
30*3*3 |
162-81 |
18*2 |
| 03415 |
LBR-500B |
500*500 |
60*60*5 |
40*40*3 |
20*2 |
| 03421 |
LBR-500C |
500*500 |
70*70*6 |
40*40*3 |
256-127 |
21*2 |
| 03425 |
LBR-500D |
500*500 |
70*70*6 |
50*50*4 |
22*2 |
| 03431 |
LBR-600A |
15-22 |
600*600 |
60*60*6 |
40*40*3 |
171-96 |
20*2 |
| 03435 |
LBR-600B |
600*600 |
70*70*6 |
40*40*3 |
21*2 |
| 03441 |
LBR-600C |
600*600 |
70*70*6 |
50*50*4 |
275-150 |
22*2 |
| 03445 |
LBR-600D |
600*600 |
80*80*6 |
50*50*4 |
24*2 |
| 03611 |
GBR-300 |
10-15 |
300*300 |
50*50*5 |
30*30*3 |
75-35 |
33*2 |
| 03612 |
GBR-400 |
12-18 |
400*400 |
56*56*5 |
30*30*3 |
100-75 |
43*2 |
| 03613 |
GBR-500 |
14-24 |
500*500 |
63*63*5 |
40*40*4 |
185-125 |
54*2 |
| 03614 |
GBR-600 |
16-26 |
600*600 |
70*70*6 |
40*40*4 |
420-145 |
63*2 |
| 03615 |
GBR-700 |
18-28 |
700*700 |
80*80*6 |
50*50*4 |
600-230 |
75*2 |
