Menşe yeri: | Çin |
Marka adı: | Suntech Tower |
Sertifika: | ISO, CE |
Model numarası: | Telekomünikasyon Çelik RDS Kulesi |
Min sipariş miktarı: | 1 Kule |
---|---|
Fiyat: | Get the newest price |
Ambalaj bilgileri: | İhraç Edilen Konteynerler |
Teslim süresi: | Ödeme yapıldıktan 30-35 gün sonra |
Ödeme koşulları: | L/C, T/T, Western Union |
Yetenek temini: | Yılda 100000 Metrik Ton/Metrik Ton |
Ürün adı: | Telekomünikasyon Çelik RDS Kulesi | Malzeme listesi: | Çelik Q345,Q235,Q420 |
---|---|---|---|
Yükseklik: | 0-80m | Rüzgar hızı: | 110~160km/sa_3 saniye fırtına |
kullanım: | Site inşaat | Yüzey İşlem: | Sıcak Daldırma Galvanizli |
Vurgulamak: | 80M Yükseklik İletişim Çelik Kule,Sıcak Daldırma Galvanizli İletişim Çelik Kule |

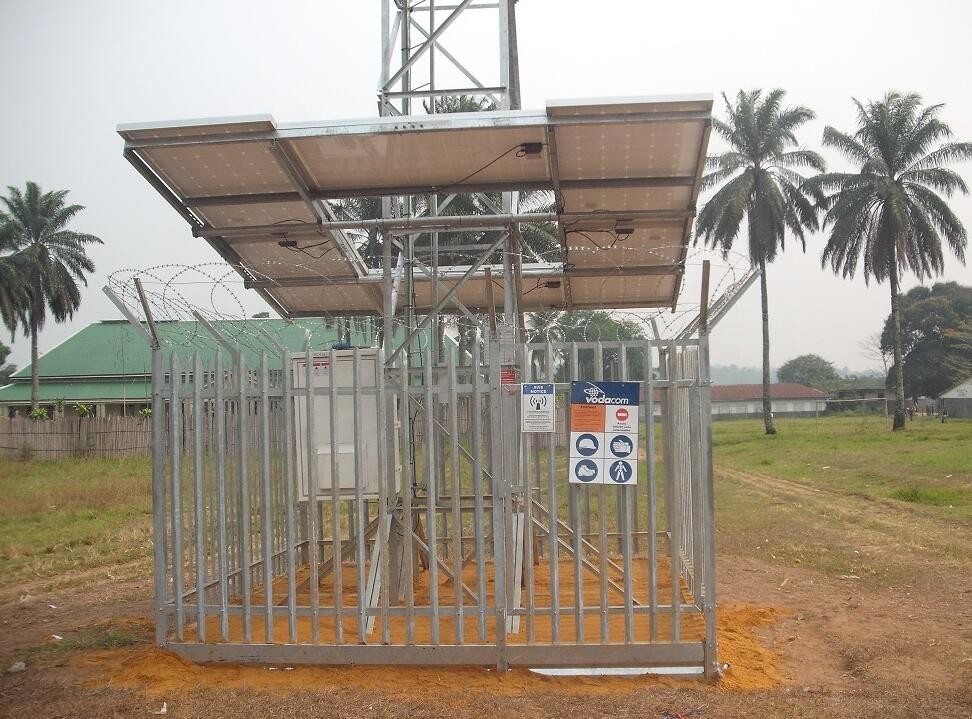

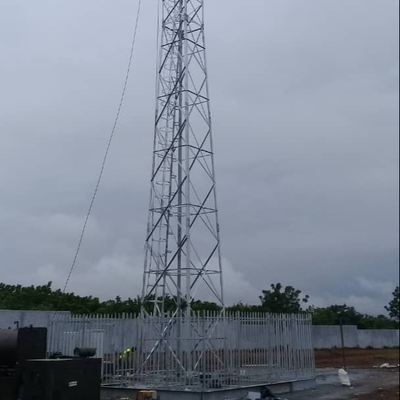

İlgili Aksesuarlı ve Sıcak Daldırma Galvanizli Telekomünikasyon Çelik RDS Kulesi
2'ye sahip lider Çin Kule üreticisiyiz.6yılların tecrübesi, her türlü kule ürünü ve ilgili aksesuarları sunan, kurulum ve bakım yapan ve on yıllar boyunca 65'ten fazla ülkeye ihracat yapan.
Ayrıca, uluslararası standartlara dayalı kule tasarımı için birçok deneyime sahibiz ve dünya çapındaki müşterilerimize düşük maliyetli çözümler sunuyoruz.
Hızlı Detay:
1. Tasarım Kodu TIA/EIA-222-G/F Yapı Çeliği
2. GradeMild SteelYüksek Mukavemetli Çelik GB/T 700:Q235B, Q235C,Q235DGB/T1591:Q345B, Q345C, Q3455D,
ASTM A36, ASTM A572, Gr50EN10025: S235JR, S235J0, S235J2EN10025: S355JR, S355J0, S355J2
3. Tasarım Rüzgar Hızı 250 km/saate kadar
4. İzin verilen sapma 0.5 ~ 1.0 derece çalışma hızı
5. Gerginlik mukavemeti (Mpa) 360~510470~630
6. Akma mukavemeti (t≤16mm) (Mpa) 355235
7. Uzama (%) 2024
8. Darbe dayanımı KV (J) 27(20°C) ---Q235B(S235JR)27(20°C)--- Q345B(S355JR)27(0°C)--- Q235C(S235J0)27(0 °C)--- Q345C(S355J0)27(-20°C)--- Q235D(S235J2)27(-20°C)--- Q345D(S355J2)
9. Cıvata ve Somun Sınıfı 4.8, 6.8, 8.8
10. Mekanik özellikler için standartlar
10.1 Cıvatalar ISO 898-1
10.2 Somunlar ISO 898-2
10.3 Pullar ISO 6507-1
11. Boyutlar için Standartlar
11.1 Cıvatalar DIN7990, DIN931, DIN933;
11.2 Somunlar ISO4032, ISO4034;
11.3 Pullar DIN7989, DIN127B, ISO7091
12. Kaynak Yöntemi CO2 Korumalı Ark Kaynağı ve Tozaltı Ark Kaynağı (SAW)
Telekomünikasyon Kulesi- Mal tanımı ve ana parametreler
Numara. | Tanım | Ayrıntılı Spesifikasyon ve Ana tasarım Parametreleri |
1 | Tasarım kodu | ANSI/TIA222G, Avrupa Standardı ve diğerleri |
2 | Tasarım Yükleme |
1. Anten yükleme alanı, dünya çapındaki Müşteriler tarafından belirtildiği şekilde. 2. Müşteriler tarafından talep edilen rüzgar hızı. 3. Saptırma ve Büküm Açısı, Pozlama kategorisi, Müşteriler tarafından belirtilen Topografik kategori. |
4 | Yapı Sınıflandırması | II |
5 | Sıcak daldırma galvanizleme | ISO 1461 2009, ASTM A123 |
6 | Çelik Sınıfı |
1. Yüksek mukavemetli düşük alaşımlı yapısal çelik: ASTM Gr60 ile eşdeğer Q420B 2. Yüksek mukavemetli düşük alaşımlı yapı çelikleri: ASTM Gr50 veya S355JR ile eşdeğer Q345B 3. Karbon Yapısal Çelik: ASTM A36 veya S235JR ile eşdeğer olan Q235B |
7 | Cıvata ve Somun | Esas olarak ISO 898 kalite 6.8 ve 8.8 cıvatalar |
8 | temel | 50KPa, 100KPa, 150KPa ağırlıklı toprak taşıma kapasitesi. |
9 | Kule Tipi |
1. 3 Ayaklı Kendinden Destekli Açılı Kuleler 2. 3 Ayaklı Kendinden Destekli Boru Kuleler 3. 4 Ayaklı Kendinden Destekli Açılı Kuleler 4. 4 Ayaklı Kendinden Destekli Boru Kuleler 5. Gergili Direk 6. Monopol Kulesi 7. Kamufle edilmiş Kule: Palmiye Ağacı, Çam Ağacı, Hindistan Cevizi ve diğerleri ağaç 8. RDS Kulesi: Hızlı Dağıtım Sahası/Kulesi 9. Çatı Kuleleri 10. Akıllı Direkler |
10 | Garanti |
1. Kule yapıları: 10 yıl 2. Kamufle edilmiş kuleler a.Kabuklar: 10 yıl B.Dallar ve yapraklar: 3 yıl |
11 | Dönüş süresi | 50 yıl |
12 | Aksesuarlar |
1. Boya kitleri (ICAO standartları): Astar, Uluslararası Turuncu/Kırmızı ve Fildişi Beyazı içeren Su Bazlı Akrilik Antikorozif Boya 2. Havacılık Işığı: 48V/220V Çift Işık ve Tek Işık ve Güneş Işığı 3. Paratoner Sistemi: 70mm2 G/Y bakır kablo iniş iletkenli veya 25x3mm bakır yassı kelepçeli paratonerli ve bakır kaplı çelik baralı paratoner veya müşterinin isteğine göre. 4. Topraklama Sistemi: Bakır kaplı çelik telli kablo ve pabuçlar vb. ile Topraklama Çubuğu veya Müşteriler tarafından belirtildiği gibi. 5. Müşteriler tarafından belirtilen ACDB 6. Eskrim: Jiletli teller ve kapı ile Palisade çit ve tel örgü çit. 7. Düşüş durdurma sistemi: GB ve CE sertifikalı düşüş durdurma sistemi. 8. Fiber Optik Kablo: müşteri tarafından belirtildiği gibi 9. Jeneratör: müşteri tarafından belirtildiği gibi 10. Kanopi ve Jeneratör Kafesi: müşteriler tarafından belirtildiği gibi |
hizmetlerimiz
Hizmetlerimiz arasında ön yerleşimler, sözleşme şartnamelerinin yazılması, teklif talepleri, teklif paketlerinin incelenmesi, nihai tasarımlar, denetimler, proje yer almaktadır.
yönetim ve profesyonel mühendislik sertifikası.Monopol, kendinden destekli ve gergili kulelerin imalatına ek olarak, biz de sağlayabiliriz
imalat ve montaj detayları.Telekom yapılarının yapısal analizlerini yürürlükteki kodlara uygun olarak sağlıyoruz (Elektronik Endüstrileri
Dernek, Çin Standardı, Amerikan Ulusal Standartlar Enstitüsü, Üniforma Yapı Kodu ve diğerleri).
İlgili kişi: Peter
Tel: 86-13958364836
