Menşe yeri: | Çin |
Marka adı: | Suntech Tower |
Sertifika: | ISO, CE |
Model numarası: | Kamuflaj Çelik Direk Kulesi |
Min sipariş miktarı: | 1 Kule |
---|---|
Fiyat: | Get the Newest Price |
Ambalaj bilgileri: | İhraç Edilen Konteynerler |
Teslim süresi: | Mevduattan 30-35 gün sonra |
Ödeme koşulları: | L/C, T/T, Western Union |
Yetenek temini: | Yılda 80000 Metrik Ton/Metrik Ton |
Ürün adı: | Kamuflaj Çelik Direk Kulesi | Malzeme listesi: | Çelik Q235B ve Q355B |
---|---|---|---|
Yükseklik: | 10-80m | Yüzey İşlem: | Dalları olan sıcak daldırma galvanizli ve özel ağaç kabuğu |
Rüzgar hızı: | 120~160km/s 3 saniyelik fırtına | Ömür: | 25-30 yıl |
Vurgulamak: | Palmiye Ağacı Çelik Direk Kulesi,Kamuflaj Çelik Direk Kulesi |
Sıcak Daldırma Galvanizli Telekomünikasyon İçin Kamuflaj Çelik Direk Kulesi
ŞirketimizNingbo Suntech Power Machinery Tools Co.,Ltd.Dünyada 90'dan fazla ülkeye ihracat yapan profesyonel bir küresel tedarikçi olarak, örneğin mühendislik danışmanı, tasarım hizmetleri, çizim hizmetleri gibi müşterinin gereksinimi olarak ilgili tüm ürünleri ve mühendislik hizmetlerini sağlamak gibi kapsamlı çözümlere odaklanmaya çalışıyoruz. , imalat, nakliye, denetim ve hatta kurulum inşaat ve bakım hizmetleri.
1. Sçelik yapı endüstrisi, özellikle çelik kuleler ve güç kuleleri ve trafo yapıları, telekomünikasyon kuleleri ve telekom sitelerinin ilgili ürünleri, sokak aydınlatma direkleri vb. dahil ilgili ürünler.
2. İletim hattı çekme aletleri ve ekipmanları, Yeraltı kablo çekme aletleri, Tel Çekme Blokları, Kaldırma Takımları, Kablo Makaraları, İletken Tutucu, Benzinli Vinç, Hidrolik Çektirme Gerdirici, Çırçır Direkleri, Muayene Arabaları ve diğer derecelimakineler.
3. GüçFküçük şeylerTfidyeiyalıtkanlarve wyangınlar veCyeteneklidahil Süspansiyon yalıtkanı, cam yalıtkan, porselen yalıtkan, alüminyum iletken çelik takviyeli, tamamı alüminyum alaşımlı iletken, alüminyum kaplı çelik tel, hava bağlantılı kablo, güç kablosu, tutma kıskacı, kasnaklı çekme kıskacı, kemer plakaları, bağlantı boruları ve anma bağlantı parçaları.
Telekomünikasyon Kulesi- Mal tanımı ve ana parametreler | ||
Numara. | Tanım | Ayrıntılı Spesifikasyon ve Ana tasarım Parametreleri |
1 | Tasarım kodu | ANSI/TIA222G, Avrupa Standardı ve diğerleri |
2 | Tasarım Yükleme | 1. Anten yükleme alanı, dünya çapındaki Müşteriler tarafından belirtildiği şekilde. |
2. Müşteriler tarafından talep edilen rüzgar hızı. | ||
3. Saptırma ve Büküm Açısı, Pozlama kategorisi, Müşteriler tarafından belirtilen Topografik kategori. | ||
4 | Yapı Sınıflandırması | II |
5 | Sıcak daldırma galvanizleme | ISO 1461 2009, ASTM A123 |
6 | Çelik Sınıfı | 1. Yüksek mukavemetli düşük alaşımlı yapısal çelik: ASTM Gr60 ile eşdeğer Q420B |
2. Yüksek mukavemetli düşük alaşımlı yapı çelikleri: ASTM Gr50 veya S355JR ile eşdeğer Q345B | ||
3. Karbon Yapısal Çelik: ASTM A36 veya S235JR ile eşdeğer olan Q235B | ||
7 | Cıvata ve Somun | Esas olarak ISO 898 kalite 6.8 ve 8.8 cıvatalar |
8 | temel | 50KPa, 100KPa, 150KPa ağırlıklı toprak taşıma kapasitesi. |
9 | Kule Tipi | 1. 3 Ayaklı Kendinden Destekli Açılı Kuleler |
2. 3 Ayaklı Kendinden Destekli Boru Kuleler | ||
3. 4 Ayaklı Kendinden Destekli Açılı Kuleler | ||
4. 4 Ayaklı Kendinden Destekli Boru Kuleler | ||
5. Gergili Direk | ||
6. Monopol Kulesi | ||
7. Kamufle edilmiş Kule: Palmiye Ağacı, Çam Ağacı, Hindistan Cevizi ve diğerleri ağaç | ||
8. RDS Kulesi: Hızlı Dağıtım Sahası/Kulesi | ||
9. Çatı Kuleleri | ||
10. Akıllı Direkler | ||
10 | Garanti | 1. Kule yapıları: 10 yıl |
2. Kamufle edilmiş kuleler | ||
a.Kabuklar: 10 yıl | ||
B.Dallar ve yapraklar: 3 yıl | ||
11 | Dönüş süresi | 50 yıl |
12 | Aksesuarlar | 1. Boya kitleri (ICAO standartları): Astar, Uluslararası Turuncu/Kırmızı ve Fildişi Beyazı içeren Su Bazlı Akrilik Antikorozif Boya |
2. Havacılık Işığı: 48V/220V Çift Işık ve Tek Işık ve Güneş Işığı | ||
3. Paratoner Sistemi: 70mm2 G/Y bakır kablo iniş iletkenli veya 25x3mm bakır yassı kelepçeli paratonerli ve bakır kaplı çelik baralı paratoner veya müşterinin isteğine göre. | ||
4. Topraklama Sistemi: Bakır kaplı çelik telli kablo ve pabuçlar vb. ile Topraklama Çubuğu veya Müşteriler tarafından belirtildiği gibi. | ||
5. Müşteriler tarafından belirtilen ACDB | ||
6. Eskrim: Jiletli teller ve kapı ile Palisade çit ve tel örgü çit. | ||
7. Düşüş durdurma sistemi: GB ve CE sertifikalı düşüş durdurma sistemi. | ||
8. Fiber Optik Kablo: müşteri tarafından belirtildiği gibi | ||
9. Jeneratör: müşteri tarafından belirtildiği gibi | ||
10. Kanopi ve Jeneratör Kafesi: müşteriler tarafından belirtildiği gibi |
Detaylı Ürün açıklaması aşağıdaki gibidir:
1. Daire / Çokgen

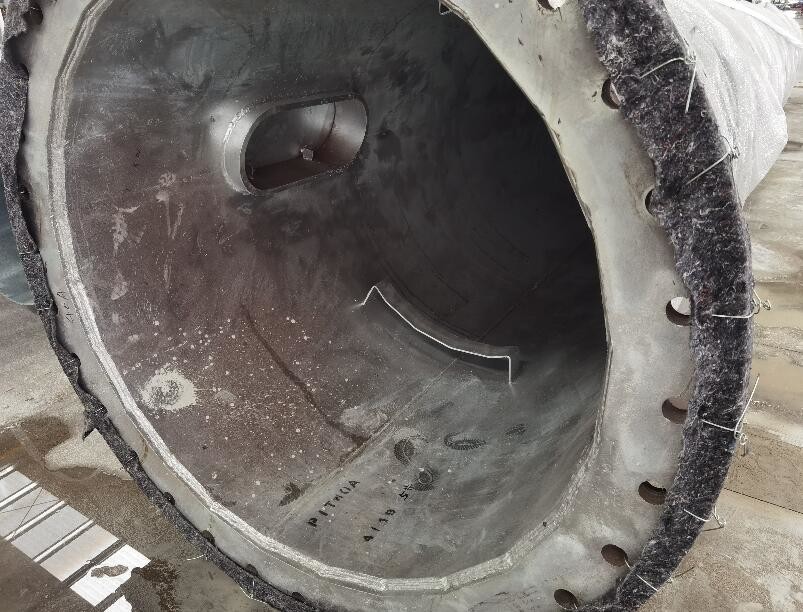

2. Kaymalı mafsal/Flanşlı Mafsal
3. Sıcak Daldırma Galvaniz (ASTM123)
4. ISO9001 / ISO14001 sertifikası
5. Kaymalı bağlantılar, sahada kolay montaj ve montaj sağlar
6. Boyama Opsiyonel: müşterinin ihtiyaçlarına göre
7. Tasarım standardı: TIA/EIA-222-G/F
8. Tasarım yazılımı: SUNTECH TOWER
Ürün Özellikleri:
Mevcut Yükseklik: 10m-60M
Rüzgar Basıncı:50KM/H-280 KM/H
Malzeme: ana mil :Q345B/S355JR/ASTM572;Yedek parçalar:Q235B/S235JR/ASTM A36
Ankraj cıvataları: 8.8 kalite sıcak daldırma çinko galvanizleme
Çinko kalınlığı: ana yapı için minimum 100um
Canlı görünüm, daha az alan, kurulumu kolay
Yapı: Kayma derzi / Flanşlı Mafsal
Ömür: 30 yıldan fazla ana mil ve çelik parçalar
Teslimat Süresi: Depozito veya LC aldıktan sonra 35 Gün
Anten Yükleme Miktarı Aralığı:3-18 ADET
Mikrodalga Bulaşık Yükleme Miktar Aralığı :3-18 ADET
Çalışma ve Dinlenme Platformu Miktar Aralığı:1-3 ADET
Gizli montajlar mevcuttur
Kablo ve Merdiven: Müşterinin isteğine göre monte edilebilir
Tipik olarak birkaç saat içinde monte edilir ve kurulur
Besleme hattı girişi, besleme hattı çıkışı ve kişisel erişim portlarının çeşitli kombinasyonları ile donatılabilir
Kablo hattı: dahili J kancalarında desteklenir
Topraklama Kablosu ve Topraklama Çubuğu : Müşterinin isteğine göre, genellikle teklifimiz bu kısmı içermez.
Eksiksiz anten bağlantıları ve aksesuarları mevcuttur
Basamak cıvataları ve kablo tipi güvenli tırmanma sistemi ile sağlanır

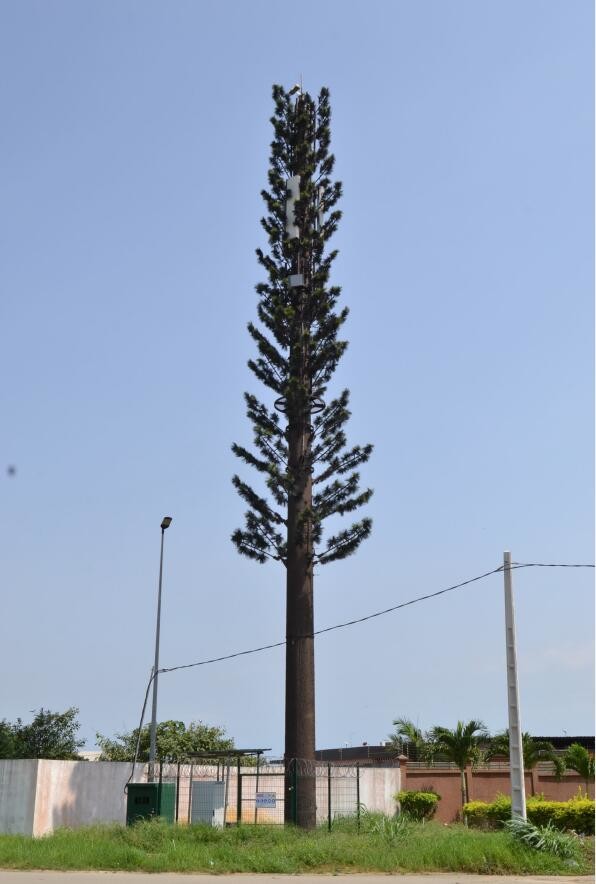

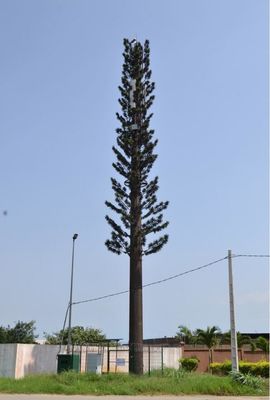

Normal kamufle çam ağacı kulesi şunları içerir: paratoner, anten desteği, mikrodalga desteği, platform, ana bölüm şaftı, bağlantı cıvataları, ankraj cıvataları, şablonlar, iç/dış merdiven, kablo tepsisi vb.
Havacılık ışığı: Müşteri isterse yapabiliriz
İlgili kişi: Peter
Tel: 86-13958364836
