Q235B Çelik Monopol Galvanizli Kule Palmiye Ağacı Kamufle

Ürün ayrıntıları:

Menşe yeri:	Çin
Marka adı:	Suntech Tower
Sertifika:	ISO, CE
Model numarası:	Tekel Kulesi

Ödeme & teslimat koşulları:

Min sipariş miktarı:	1 Kule
Fiyat:	Get the Newest Price
Ambalaj bilgileri:	İhraç Edilen Konteynerler
Teslim süresi:	Mevduattan 30-35 gün sonra
Ödeme koşulları:	L/C, T/T, Western Union
Yetenek temini:	Yılda 70000 Metrik Ton/Metrik Ton

İletişim

Detaylı ürün tanımı

İsim:	Çelik Monopol Galvanizli Kule	Yüzey İşlem:	Sıcak Daldırma Galvanizli
Yükseklik:	10-100m	Malzeme:	Q235B ve Q355B, A36/S235JR ve Gr50/S355JR'ye eşdeğer
Rüzgar hızı:	110~160km/sa_3 saniye fırtına	Ömür:	20-30 yıl
Vurgulamak:	Q235B Çelik Galvanizli Kule , Palmiye Ağacı Kamufle Galvanizli Kule

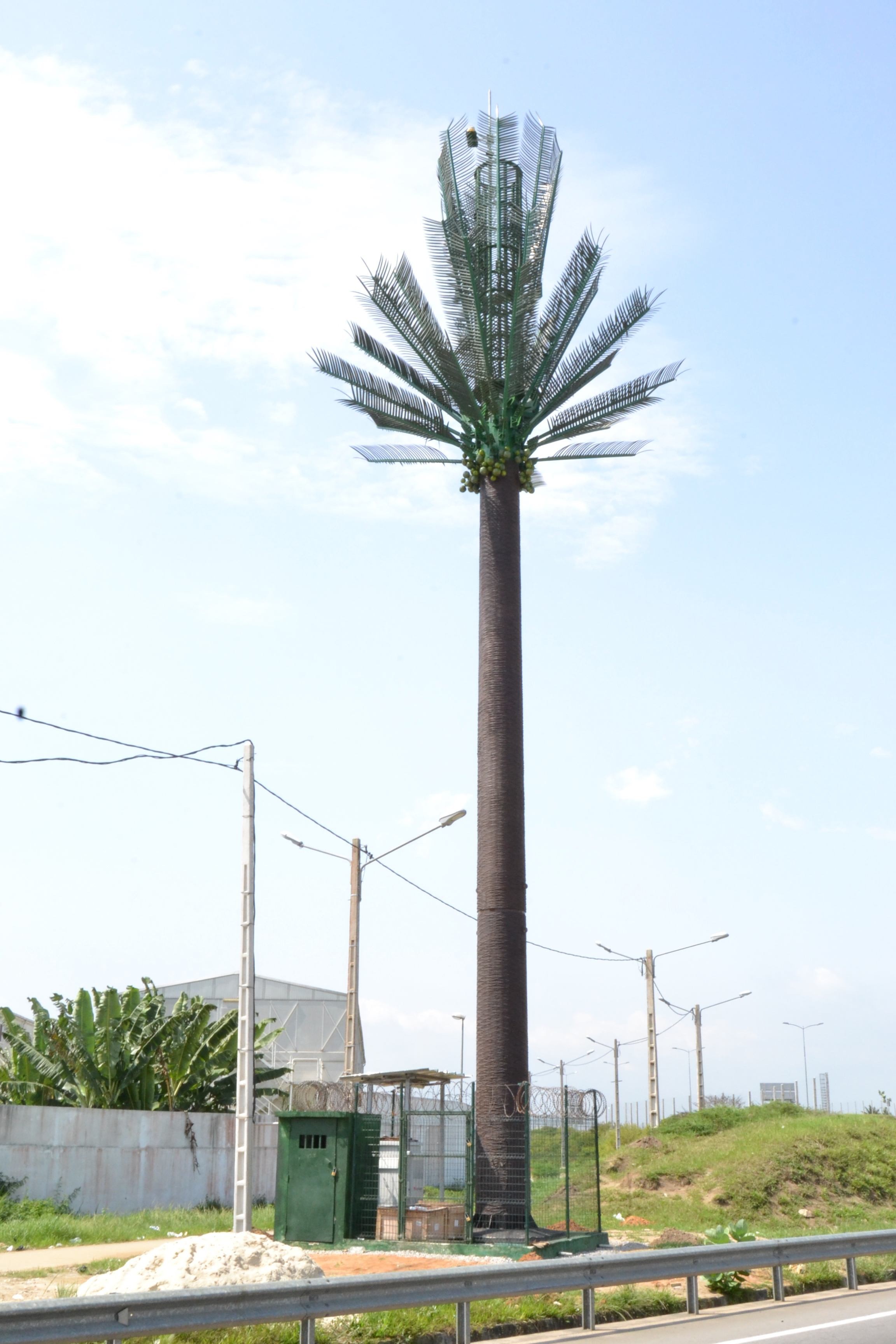

Telekomünikasyon Palmiye Ağacı Kamufle Çelik Monopol Galvanizli Kule

Suntech Güç GrubuÇin'deki en büyük Tedarik, Mühendislik ve Taahhüt Grubu şirketlerinden biridir. Grup şube şirketimiz ve fabrikamız halihazırda devreye girmiştir.

26 yıldan fazla elektrik gücü alanında.

Üretim süreci

İletim kulemiz için fabrikasyon süreci;bununla birlikte, her iki taraf da tüm çizimleri tartışmalı ve tüm imalat çizimlerini, teknik özellikleri ve hangi standarda uyulacağını onaylamalıdır.Seri üretimden önce, müşterimizden tüm imzalı onaylı imalat çizimlerini ve teknik belgeleri almalıyız.

Monopole baz istasyonu telekom kulesi, sinyal iletim kulesi veya sinyal kulesi olarak da adlandırılan bir tür sinyal iletim kulesidir.Ana işlevi, sinyal iletimini desteklemek ve sinyal iletim antenlerini desteklemektir.
Aşağıdaki iletişim kuleleri vardır: köşeli çelik dört direkli iletişim kulesi, çelik boru üç direkli iletişim kulesi, tek kutuplu iletişim kulesi (güzelleştirilmiş, biyonik ağaç, ışık direği), kaldırma iletişim kulesi ve hareketli iletişim kulesi.

Detaylı Ürün açıklaması aşağıdaki gibidir:

1. Daire / Çokgen

2. Kaymalı mafsal/Flanşlı Mafsal

3. Sıcak Daldırma Galvaniz (ASTM123)

4. ISO9001 / ISO14001 sertifikası

5. Kaymalı bağlantılar, sahada kolay montaj ve montaj sağlar

6. Boyama Opsiyonel: müşterinin ihtiyaçlarına göre

7. Tasarım standardı: TIA/EIA-222-G/F

8. Tasarım yazılımı: MS TOWER

Ürün Özellikleri:

Mevcut Yükseklik: 10m-60M

Rüzgar Basıncı:50KM/H-280 KM/H

Malzeme: ana mil :Q345B/S355JR/ASTM572;Yedek parçalar:Q235B/S235JR/ASTM A36

Ankraj cıvataları: 8.8 kalite sıcak daldırma çinko galvanizleme

Çinko kalınlığı: ana yapı için minimum 100um

Canlı görünüm, daha az alan, kurulumu kolay

Yapı: Kayma derzi / Flanşlı Mafsal

Ömür: 30 yıldan fazla ana mil ve çelik parçalar

Teslimat Süresi: Depozito veya LC aldıktan sonra 35 Gün

Anten Yükleme Miktarı Aralığı:3-18 ADET

Mikrodalga Bulaşık Yükleme Miktar Aralığı :3-18 ADET

Çalışma ve Dinlenme Platformu Miktar Aralığı:1-3 ADET

Gizli montajlar mevcuttur

Kablo ve Merdiven: Müşterinin isteğine göre monte edilebilir

Tipik olarak birkaç saat içinde monte edilir ve kurulur

Besleme hattı girişi, besleme hattı çıkışı ve kişisel erişim portlarının çeşitli kombinasyonları ile donatılabilir

Kablo hattı: dahili J kancalarında desteklenir

Topraklama Kablosu ve Topraklama Çubuğu : Müşterinin isteğine göre, genellikle teklifimiz bu kısmı içermez.

Eksiksiz anten bağlantıları ve aksesuarları mevcuttur

Basamak cıvataları ve kablo tipi güvenli tırmanma sistemi ile sağlanır

Normal kamufle çam ağacı kulesi şunları içerir: paratoner, anten desteği, mikrodalga desteği, platform, ana bölüm şaftı, bağlantı cıvataları, ankraj cıvataları, şablonlar, iç/dış merdiven, kablo tepsisi vb.

Havacılık ışığı: Müşteri isterse yapabiliriz

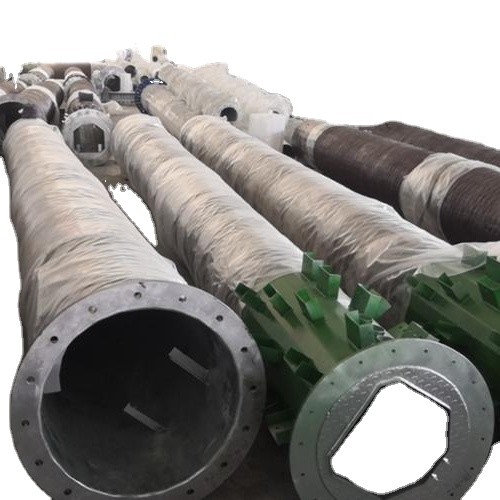

Q235B Çelik Monopol Galvanizli Kule Palmiye Ağacı Kamufle 0

Telekomünikasyon Kulesi- Mal tanımı ve ana parametreler
Numara.	Tanım	Ayrıntılı Spesifikasyon ve Ana tasarım Parametreleri
1	Tasarım kodu	ANSI/TIA222G, Avrupa Standardı ve diğerleri
2	Tasarım Yükleme	1. Anten yükleme alanı, dünya çapındaki Müşteriler tarafından belirtildiği şekilde.
		2. Müşteriler tarafından talep edilen rüzgar hızı.
		3. Saptırma ve Büküm Açısı, Pozlama kategorisi, Müşteriler tarafından belirtilen Topografik kategori.
4	Yapı Sınıflandırması	II
5	Sıcak daldırma galvanizleme	ISO 1461 2009, ASTM A123
6	Çelik Sınıfı	1. Yüksek mukavemetli düşük alaşımlı yapısal çelik: ASTM Gr60 ile eşdeğer Q420B
		2. Yüksek mukavemetli düşük alaşımlı yapı çelikleri: ASTM Gr50 veya S355JR ile eşdeğer Q345B
		3. Karbon Yapısal Çelik: ASTM A36 veya S235JR ile eşdeğer olan Q235B
7	Cıvata ve Somun	Esas olarak ISO 898 kalite 6.8 ve 8.8 cıvatalar
8	temel	50KPa, 100KPa, 150KPa ağırlıklı toprak taşıma kapasitesi.
9	Kule Tipi	1. 3 Ayaklı Kendinden Destekli Açılı Kuleler
		2. 3 Ayaklı Kendinden Destekli Boru Kuleler
		3. 4 Ayaklı Kendinden Destekli Açılı Kuleler
		4. 4 Ayaklı Kendinden Destekli Boru Kuleler
		5. Gergili Direk
		6. Monopol Kulesi
		7. Kamufle edilmiş Kule: Palmiye Ağacı, Çam Ağacı, Hindistan Cevizi ve diğerleri ağaç
		8. RDS Kulesi: Hızlı Dağıtım Sahası/Kulesi
		9. Çatı Kuleleri
		10. Akıllı Direkler
10	Garanti	1. Kule yapıları: 10 yıl
		2. Kamufle edilmiş kuleler
		a.Kabuklar: 10 yıl
		B.Dallar ve yapraklar: 3 yıl
11	Dönüş süresi	50 yıl
12	Aksesuarlar	1. Boya kitleri (ICAO standartları): Astar, Uluslararası Turuncu/Kırmızı ve Fildişi Beyazı içeren Su Bazlı Akrilik Antikorozif Boya
		2. Havacılık Işığı: 48V/220V Çift Işık ve Tek Işık ve Güneş Işığı
		3. Paratoner Sistemi: 70mm2 G/Y bakır kablo iniş iletkenli veya 25x3mm bakır yassı kelepçeli paratonerli ve bakır kaplı çelik baralı paratoner veya müşterinin isteğine göre.
		4. Topraklama Sistemi: Bakır kaplı çelik telli kablo ve pabuçlar vb. ile Topraklama Çubuğu veya Müşteriler tarafından belirtildiği gibi.
		5. Müşteriler tarafından belirtilen ACDB
		6. Eskrim: Jiletli teller ve kapı ile Palisade çit ve tel örgü çit.
		7. Düşüş durdurma sistemi: GB ve CE sertifikalı düşüş durdurma sistemi.
		8. Fiber Optik Kablo: müşteri tarafından belirtildiği gibi
		9. Jeneratör: müşteri tarafından belirtildiği gibi
		10. Kanopi ve Jeneratör Kafesi: müşteriler tarafından belirtildiği gibi
