Menşe yeri: | Çin |
Marka adı: | Suntech |
Sertifika: | ISO |
Model numarası: | İletim hattı kulesi |
Min sipariş miktarı: | 1 Kule |
---|---|
Fiyat: | Get the newest prices |
Ambalaj bilgileri: | İhraç Edilen Konteynerler |
Teslim süresi: | 35 gün sonra mevduat |
Ödeme koşulları: | L/C, T/T, Western Union |
Yetenek temini: | Yılda 60000 Metrik Ton/Metrik Ton |
Ürün adı: | İletim Kulesi | Kalem: | Çelik Kule |
---|---|---|---|
Malzeme: | Çelik Malzeme | Yüzey: | Sıcak Daldırma Galvanizli |
kullanım: | İletim Kulesi | Başvuru: | Çelik Kule |
Vurgulamak: | Q355B Çelik İletim Hattı Kulesi,Galvanizli İletim Hattı Kulesi,Elektrik Gücü Çelik Kulesi |

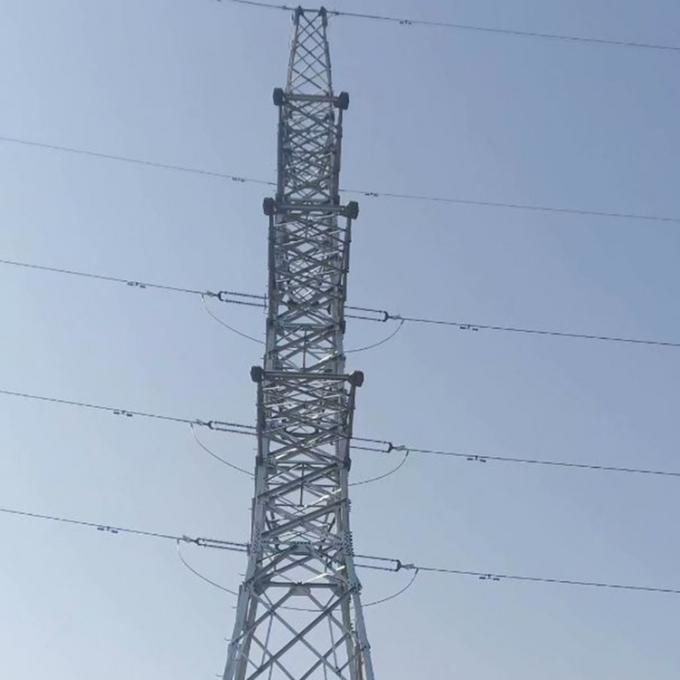

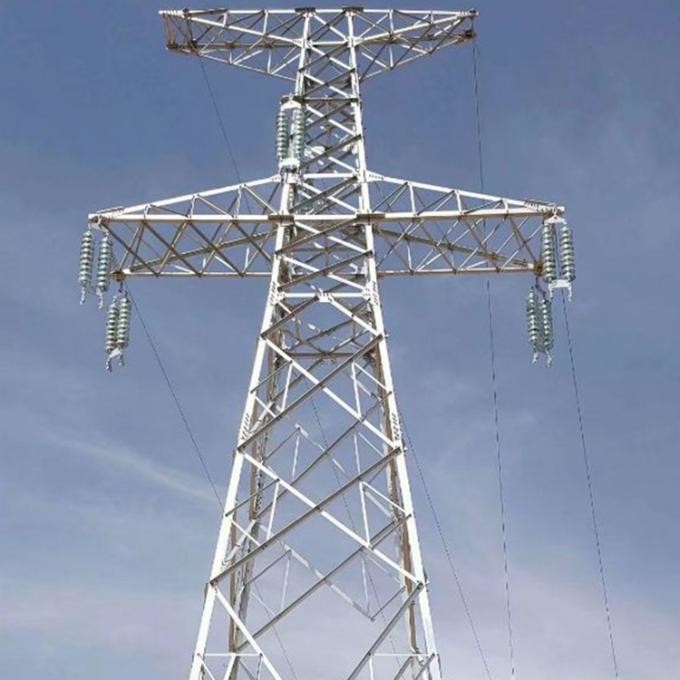

İletim Hattı Kulesi Galvanizli Elektrik Güç Çelik Kule
Suntech Güç GrubuÇin'deki en büyük Tedarik, Mühendislik ve Taahhüt Grubu şirketlerinden biridir. Grup şube şirketimiz ve fabrikamız halihazırda devreye girmiştir.
26 yıldan fazla elektrik gücü alanında.
1. Sçelik yapı endüstrisi, özellikle çelik kuleler ve güç kuleleri ve trafo yapıları, telekomünikasyon kuleleri ve telekom sitelerinin ilgili ürünleri, sokak aydınlatma direkleri vb. dahil ilgili ürünler.
2. İletim hattı çekme aletleri ve ekipmanları, Yeraltı kablo çekme aletleri, Tel Çekme Blokları, Kaldırma Takımları, Kablo Makaraları, İletken Tutucu, Benzinli Vinç, Hidrolik Çektirme Gerdirici, Çırçır Direkleri, Muayene Arabaları ve diğer derecelimakineler.
3. Güç fküçük şeylerTfidyeiyalıtkanlarve wyangınlar veCyeteneklidahil Süspansiyon yalıtkanı, cam yalıtkan, porselen yalıtkan, alüminyum iletken çelik takviyeli, tamamı alüminyum alaşımlı iletken, alüminyum kaplı çelik tel, hava bağlantılı kablo, güç kablosu, tutma kıskacı, kasnaklı çekme kıskacı, kemer plakaları, bağlantı boruları ve anma bağlantı parçaları.
Voltaj: Güç aktarım ekipmanı/elektrik iletim hattı Köşebent Demir kule çelik boru kule
Gerilim sınıfı:35KV/66KV/110KV/220KV/330KV/500KV/750KV/800KV/1000KV
Üretim süreci
İletim kulemiz için fabrikasyon süreci;bununla birlikte, her iki taraf da tüm çizimleri tartışmalı ve tüm imalat çizimlerini, teknik özellikleri ve hangi standarda uyulacağını onaylamalıdır.Seri üretimden önce, müşterimizden tüm imzalı onaylı imalat çizimlerini ve teknik belgeleri almalıyız.
Çelik boru kule, fabrikamızın geleneksel üstün bir ürünüdür.Özellikle kendi geliştirdiği çok istasyonlu flanş işleme sistemi, her iş parçası için geometrik toleransın hassasiyetini önemli ölçüde geliştirdi.Böyle bir süreç sayesinde, 190m yüksekliğindeki Huangpu büyük geçişli çelik boru kulesi, ulusal kalite projesi olarak değerlendirildi.Fabrikamızda 2400 tonluk büküm makinaları, hat kesme makinaları, dikiş kaynak makinaları, CNC plazma kesme makinaları gibi gelişmiş ekipmanlar tedarik edilmektedir.Bu ekipmanlar ile çokgen ve yuvarlak şekilde eşit çaplı borular ve koni şekilli borular üretebilmektedir.CNC dikiş kaynak makinesi, çelik boru için tek seferlik dikiş kaynağı kalıplama işlemini gerçekleştirebilir ve kaynak hattı, tek kaynakla çift boyutlu kalıplama sağlayabilir.Fabrikamız, üretim kapasitesi ve ürün kalitesi için yüksek oranda onaylanmıştır.
Çelik boru kule elemanları, düşük rüzgar basıncına, geniş kesitli bükülme sertliğine, basit yapıya ve malzemenin taşıma performansına tam anlamıyla etki edebilen net kuvvet aktarımına dayanır.Bir yandan kulenin ağırlığını azaltabilir ve temel kuvvetini azaltabilir;Öte yandan, aşırılıkları artırmaya yardımcı olabilir.Koşullar altında doğal afetlere direnme yeteneği.Mukavemet ve stabilite hesaplama gereksinimleri karşılandığında, nispeten küçük bir rüzgar basıncı gövde şekli katsayısına sahip bir çelik boru kulesinin kullanılması, kule gövdesi üzerindeki rüzgar yükünü önemli ölçüde azaltabilir.
Özellikler:
İletim Hattı Çelik Kule ve Trafo Yapısı - Mal tanımı ve ana parametreler
Numara. | Tanım | Ayrıntılı Spesifikasyon ve Ana tasarım Parametreleri |
1 | Tasarım kodu |
1. Çin Ulusal Standardı: a.DL/T 5154-2002 Havai İletim Hattı Kule ve Direk Yapıları Tasarım Teknik Yönetmeliği B.DL/T 5219-2005 Havai İletim Hattı Temelinin Tasarımına İlişkin Teknik Yönetmelik 2. Amerikan Standardı: a.ASCE 10-97-2000 Kafesli Çelik İletim Yapılarının Tasarımı B.ACI 318-02 Yapı Betonu İçin Bina Kodu Gerekliliği |
2 | Tasarım Yazılımı | PLS ve MS Tower, SAP2000, AutoCAD, STW, TWsolid, SLCAD vb. |
3 | Tasarım Yükleme | Dünya çapındaki Müşteriler tarafından gereksinim ve şartnameye göre. |
4 | Yük testi/tahribat testi | Gerekirse Devlet yetkilisi tarafından ayarlayabiliriz ve bu tür bir testin maliyeti kule fiyatlandırmasından ayrıdır. |
5 | Gerilim | 33KV, 66/69KV, 110KV, 220KV/230KV, 330KV, 380/400KV, 500KV, 750KV, 800KV, 1000KV İletim Hattı |
6 | Sıcak daldırma galvanizleme | ISO 1461-2009, ASTM A123 |
7 | Çelik Sınıfı |
1. Yüksek mukavemetli düşük alaşımlı yapısal çelik: ASTM Gr60 ile eşdeğer Q420B 2. Yüksek mukavemetli düşük alaşımlı yapı çelikleri: ASTM Gr50 veya S355JR ile eşdeğer Q355B 3. Karbon Yapısal Çelik: ASTM A36 veya S235JR ile eşdeğer olan Q235B |
8 | Cıvata ve Somun | Çin, ISO ve DIN standardı için esas olarak ISO 898 sınıf 6.8 ve 8.8 cıvatalar |
9 | Kule Tipi | Açısal Kuleler, Boru Kuleler, Guyed Direk, Monopole Kule |
10 | Kule Tipi | Asma Kule, Gergi Kulesi, Ölü Kule, Trafo Yapısı |
11 | Garanti | Kule yapıları: 30 yıl |
12 | Dönüş süresi | 50 yıl |
13 | Toplu taşıma | Deniz taşımacılığında avantajımız olan dünyanın en büyük limanına çok yakınız. |
14 | Kalite kontrol |
Hammadde, prototip montaj testi, galvanizleme testi ve hem miktar hem de kalite için sevkiyat öncesi muayene için ISO 9001 sistemini ve kesinlikle QC denetimini takip edin Önce kaliteyi ve %100 denetim oranını ele alıyoruz. |
Uygulamalar:
Çin'de çelik boru profilleri aynı kule üzerinde 500kV çift devreli kulelerde ve dört geçişli kulelerde de kullanılmış olup, iyi performans ve faydalarını göstermektedir.Çelik boru kule yapısı, olağanüstü kesit sertliği, iyi kesit kuvveti özellikleri, basit kuvveti ve güzel görünümü nedeniyle farklı voltaj seviyelerine sahip hatlarda iyi geliştirilmiştir.Özellikle geniş açıklıklı yapılarda ve kentsel elektrik şebekesi kule yapılarında.
