Menşe yeri: | Ningbo, Çin |
Marka adı: | Suntech |
Sertifika: | ISO and CE |
Model numarası: | 660mm X100mm |
Min sipariş miktarı: | 1 parça |
---|---|
Fiyat: | Get newest price |
Ambalaj bilgileri: | İhraç Edilen Tahta Sandık veya Kaplar |
Teslim süresi: | Ödeme sonra 7-10 gün |
Ödeme koşulları: | L / C, T / T, Western Union, MoneyGram |
Yetenek temini: | Ayda 6000 Set |
Açıklama: | Yaylı Kasnak Bloğu | Kasnak Çapı: | 660mm |
---|---|---|---|
İç Kasnak Çapı: | 560mm | İletken DIA: | Maz 30mm |
Kapasite: | 20kn-60kn | Ürün adı: | İletim Hattı Çekme Bloğu |
Vurgulamak: | 660mm Naylon Kasnak Kasnak Bloğu,400KV İletim Hattı Kasnağı Kasnak Bloğu,400KV İletim Hattı Çekme Bloğu |

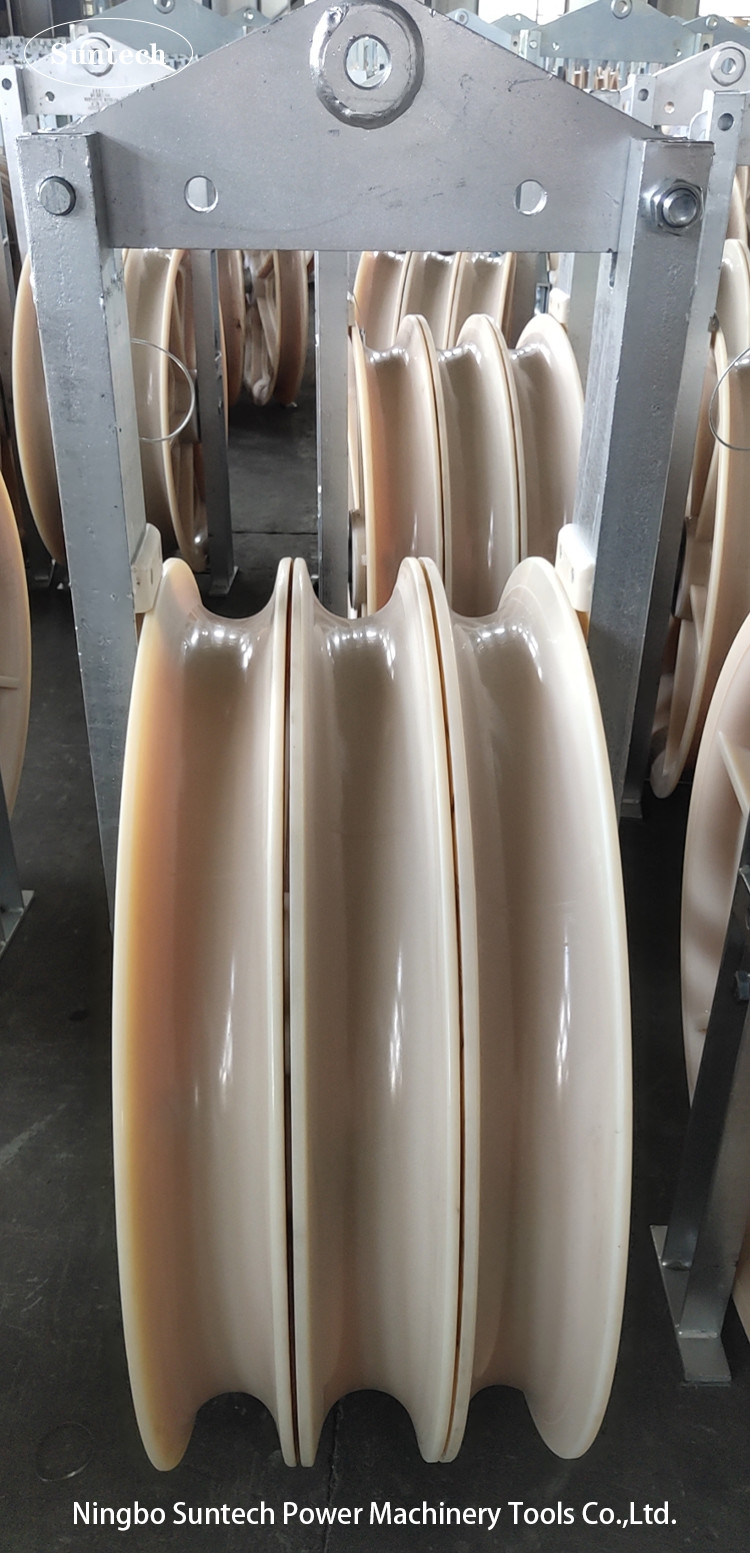

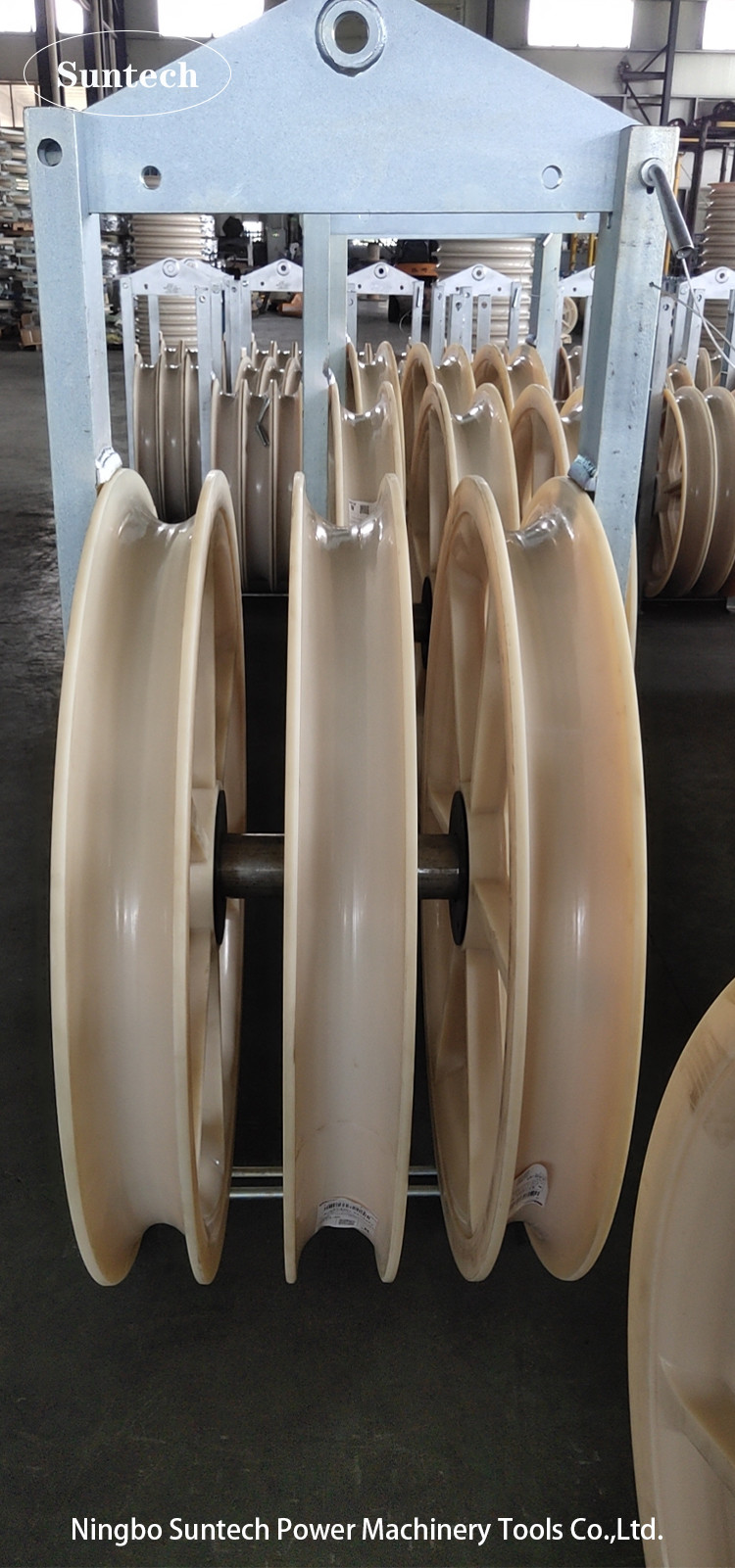

400 Kv İletim Hattı Çekme 660 Mm Naylon Kasnak Kasnak Bloğu
660MM Havai İletken Dizi Blokları, havai iletim hattı iletkeni veya OPGW dizisi için kullanılır.
Kasnak, neopren veya yüksek Mukavemetli MC Naylon ile kaplanmış alüminyum alaşımdan yapılmıştır.
660MM Havai İletim Hattı İletkeni Çekme Blokları
Eşya yok. | modeli |
ACSR Boyut Aralığı (mm²) |
Çalışma yükü (KN) |
Ağırlık (kg) | Kasnak Malzemesi |
10121 | SHD660 | 400-500 | 20 | 30 | Alüminyum alaşım |
10124 | SHDN660 | 400-500 | 20 | 24 | MC Naylon |
10122 | SHS660 | 400-500 | 40 | 106 |
Merkezi çelik veya Naylon kasnak, Yan kasnak Neopren ile kaplı alüminyum |
10125 | SHSLN660 | 400-500 | 40 | 92 | |
10127 | SHSQN660 | 400-500 | 40 | 76 | MC Naylon |
10123 | SHW660 | 400-500 | 60 | 150 | Neopren ile kaplı Alüminyum Alaşım |
10126 | SHWLN660 | 400-500 | 60 | 120 | |
10128 | SWQN660 | 400-500 | 60 | 110 | MC Naylon |
10129 | SHQZ660 | 400-500 | 80 | 260 |
Merkezi çelik, iletken kasnaklı naylon veya alüminyum alaşım |
10130 | SHQ660A | 400-500 | 80 |
190 |
Uygulama: Tanjant yapılarda tek, iki veya üç, dört telli alüminyum ve ACSR iletkenlerin dizilmesine uygundur.
Sıkıştırma manşonları, döner konektörler ve çekme halatı konektörleri oluğun içinden geçebilir.
Kasnak, alüminyum alaşımdan veya yüksek mukavemetli naylondan yapılmıştır.
508X75 mm boyutundaki alüminyum alaşımlı kasnak neopren ile kaplanabilir.
Not:
1. Kancalı bağlantı, yuvarlak halkalı bağlantı ve çatallı bağlantı isteğe bağlıdır, lütfen sipariş verirken belirtin.İstek üzerine özelleştirilmiş bloklar temin edilebilir.
Modeldeki veriler kasnağın dış çapı X kasnağın genişliği (mm) anlamına gelir.
2. Tüm kasnaklar bilyeli yataklara monte edilmiştir.Blokların çerçevesi galvanizli çelikten yapılmıştır.
Havai İletim Hattı Büyük Çaplı Tel Çekme Blokları
Eşya yok. | modeli | Kasnak Sayısı |
Anma Yükü (KN) |
Oluk Çapı / İletken Boyutu |
Ağırlık (kg) | Malzeme |
Dış Çap./ Genişlik Kasnak |
10101 | SHD-508x75 | 1 | 20 |
Φ408mm / ACSR400 mm² |
22.5 | Alüminyum |
Ø508mm / 75mm
|
10102 | SHS-508x75 | 3 | 40 | 86 | Merkezi kasnak çeliği | ||
10103 | DSİ-508x75 | 5 | 60 | 108 | |||
10104 | SHDN-508x75 | 1 | 20 | 18.5 | Naylon | ||
10105 | SHSLN-508x75 | 3 | 40 | 51.5 | Merkezi kasnak Naylon | ||
10106 | SHWLN-508x75 | 5 | 60 | 91.5 | |||
10107 | SHSQN-508x75 | 3 | 40 | 60 | Naylon | ||
10108 | SWQN-508x75 | 5 | 60 | 75 | |||
10121 | SHD-660x100 | 1 | 20 |
Φ560mm / ACSR400 - 500 mm² |
30 | Alüminyum |
Ø830mm / 110mm
|
10122 | SHS-660x100 | 3 | 40 | 106 | Merkezi kasnak çeliği | ||
10123 | DSİ-660x100 | 5 | 60 | 136 | |||
10124 | SHDN-660x100 | 1 | 20 | 20 | Naylon | ||
10125 | SHSN-660x100 | 3 | 40 | 92 | Merkezi kasnak Naylon | ||
10126 | SHWN-660x100 | 5 | 60 | 120 | |||
10127 | SHSQN-660x100 | 3 | 40 | 85 | Naylon | ||
10128 | SWQN-660x100 | 5 | 60 | 100 | |||
10141 | SHDN-822x110 | 1 | 30 |
Φ710mm / ACSR500 - 630 mm² |
25 | Naylon |
Φ916mm / 110mm
|
10142 | SHSQN-822x110 | 3 | 60 | 130 | Merkezi kasnak Naylon | ||
10143 | SWQN-822x110 | 5 | 90 | 180 | |||
10144 | SHSQN-822x110 | 3 | 60 | 100 | Naylon | ||
10145 | SWQN-822x110 | 5 | 90 | 130 | |||
10151 | SHDN-916x110 | 1 | 50 |
Φ800mm / ACSR720 - 800 mm² |
45 | Naylon | |
10152 | SHSQN-916x110 | 3 | 80 | 140 | |||
10153 | SWQN-916x110 | 5 | 150 | 235 |
Uygulama: Çok telli alüminyum ve ACSR iletkenleri teğet yapılar üzerine dizmek için uygundur.Sıkıştırma manşonları, döner konektörler,
ve çekme halatı konektörleri oluğun içinden geçebilir.Kasnak, alüminyum alaşımdan veya yüksek mukavemetli naylondan yapılmıştır.Büyük boy 508mm,
660 mm alüminyum alaşımlı kasnak neopren ile kaplanabilir.Büyük boy 660mm, 822mm, 916mm,
1040mm naylon kasnak neopren ile kaplanabilir.
