Ningbo Suntech Power Machinery Tools Co., Ltd.
Elektrik Güç Alanının Profesyonel Üreticisi ve İhracatçısı
 |
| Menşe yeri: | NINGBO,ÇİN |
| Marka adı: | Suntech Power |
| Sertifika: | ISO9001,CCC |
| Model numarası: | ACSR |
| Min sipariş miktarı: | 2000m |
|---|---|
| Fiyat: | Get the newest price |
| Ambalaj bilgileri: | İhraç Edilen Ahşap Kasa veya Konteynerler |
| Teslim süresi: | 10-15 iş günü |
| Ödeme koşulları: | L/C, T/T, Western Union |
| Yetenek temini: | 4000Ton/Ay |
| İsim: | Acsr İletken Elektrik Kablosu | Tip: | Yüksek voltaj |
|---|---|---|---|
| Başvuru: | havai | Malzeme: | Alüminyum çelik iletken |
| kullanım: | Yüksek Gerilimli Çelik Tel | Standart: | BS IEC ASTM DIN |
| Vurgulamak: | Elektrik Kablosu Çıplak İletken,Tepegöz Çıplak Alüminyum İletken,Çelik Takviyeli Çıplak Alüminyum Tel |
||

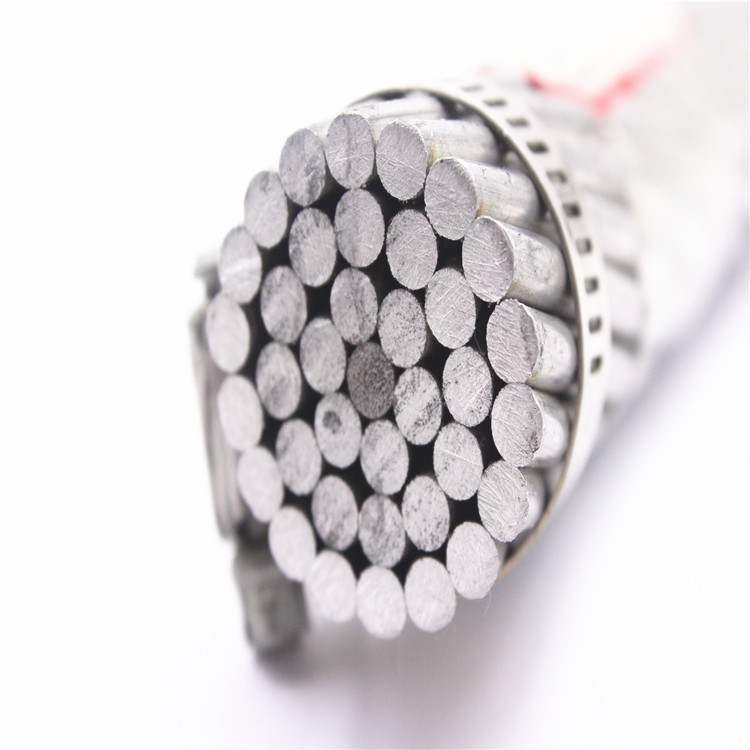

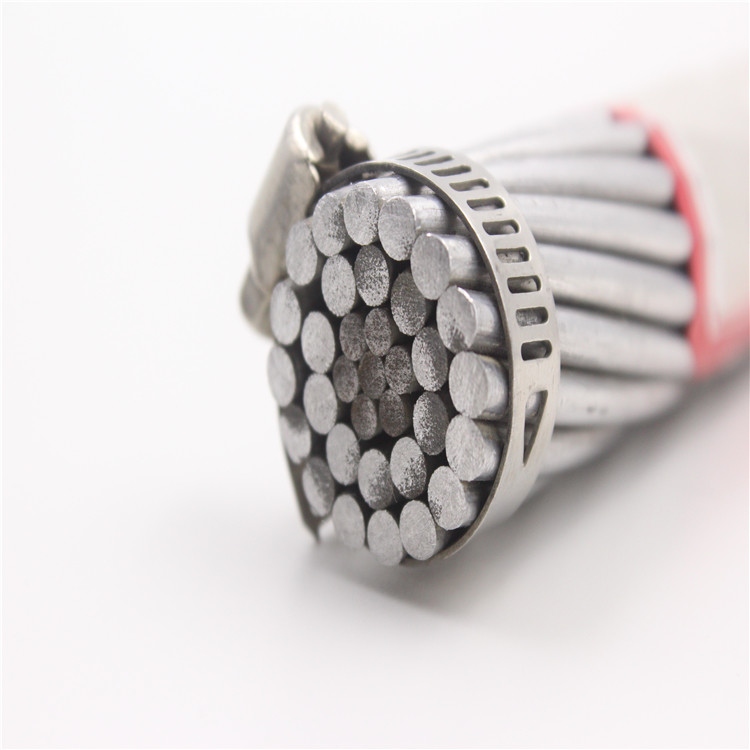

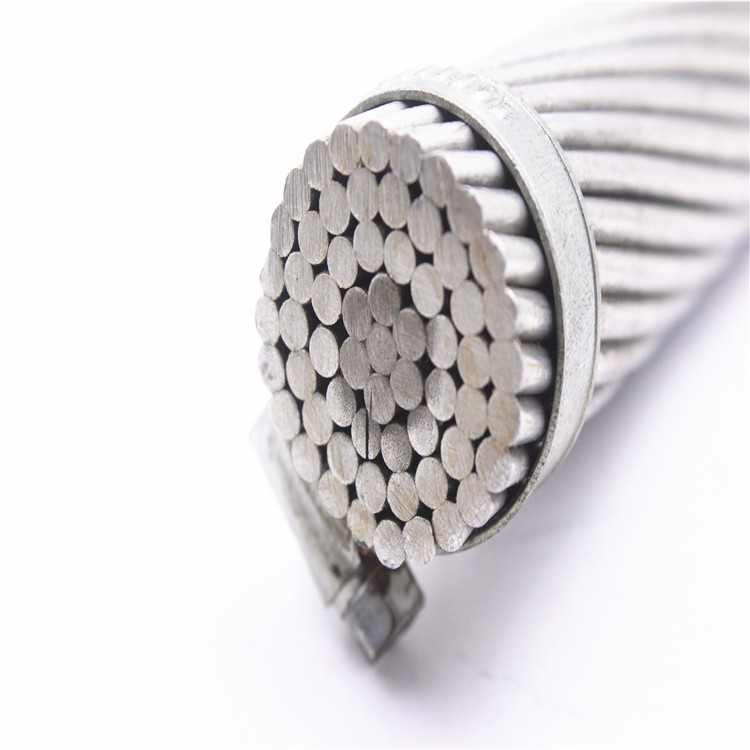

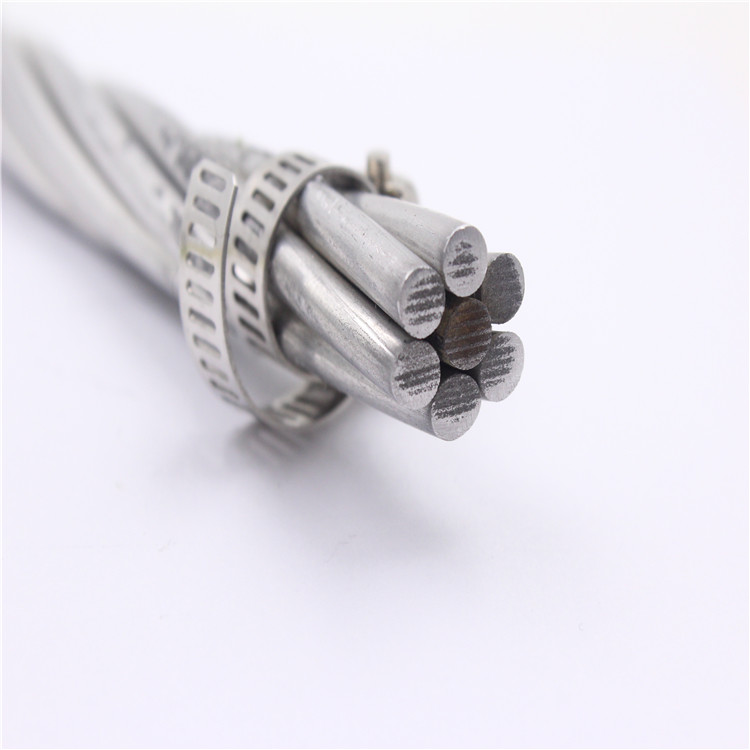

ACSR (Alüminyum İletken Çelik Takviyeli) Eşmerkezli alüminyum tel katmanları ile çevrelenmiş galvanizli çelik çekirdekten ve gerekirse gresten oluşan kablo.
2.Uygulama
ACSR, AAC, AAAC,ASCSR&ACAR iletkeni, çeşitli voltaj seviyelerine sahip enerji nakil hatlarında yaygın olarak kullanılmaktadır.Basit yapı, uygun kurulum ve bakım, hat için düşük maliyet, büyük iletim kapasitesi gibi iyi özelliklere sahip olduklarından ve nehirler ve vadiler vb. hava hattı boyunca döşemek için de uygundurlar.
BS 215 Standardına Göre ACSR Teknik Özellikleri
| Kod adı | Nominalalüminyumalan | Büküm ve tel çap | kesit alanıalüminyum | Toplam kesit alanı | Yaklaşık.genel çap | Yaklaşık.kitle | 20'de hesaplanan DC direnciÖC | Hesaplanan kopma yükü | |
| Al | Çelik | ||||||||
| mm2 | No./mm | mm2 | mm2 | mm | kg/km | ohm/km | kN | ||
| TAVŞAN | 50 | 6/3.35 | 1/3.35 | 52.88 | 61.7 | 10.05 | 214 | 0.5426 | 18.35 |
| KÖPEK | 100 | 6/4.72 | 7/1.57 | 105 | 118,5 | 14.15 | 394 | 0.2733 | 32.7 |
| KURT | 150 | 30/2.59 | 7/2.59 | 158.1 | 194.9 | 18.13 | 726 | 0.1828 | 69.2 |
| DİNGO | 150 | 18/3.35 | 1/3.35 | 158.7 | 167.5 | 16.75 | 506 | 0.1815 | 35.7 |
| LYNX | 175 | 30/2.79 | 7/2.79 | 183.4 | 226.2 | 19.53 | 842 | 0.1576 | 79.8 |
| ZEBRA | 400 | 54/3.18 | 7/3.18 | 428.9 | 484.5 | 28.62 | 1621 | 0.0674 | 131.9 |
ACSR Teknik Özellikleri ASTM B 232 Standardına Göre
| Kod adı |
Nominal AWG/ÇMY |
Büküm ve tel çapı | Alüminyumun kesit alanı | Toplam kesit alanı | Yaklaşık.genel çap | Yaklaşık.kitle | 20'de hesaplanan DC direnciÖC | Hesaplanan kopma yükü | |
| Al | Çelik | ||||||||
| No./mm | mm2 | mm2 | mm | kg/km | Ω/km | kN | |||
| Türkiye | 6 | 6/1.68 | 1/1.68 | 13.29 | 15.48 | 5.04 | 54 | 2.1586 | 5.24 |
| Kuğu | 4 | 6/2.12 | 1/2.12 | 21.16 | 24.71 | 6.36 | 85 | 1.3557 | 8.32 |
| Serçe | 2 | 6/2.67 | 1/2.67 | 33.61 | 39.22 | 8.01 | 136 | 0.8535 | 12.7 |
| Robin | 1 | 6/3,0 | 1/3.0 | 42.39 | 49.49 | 9.0 | 171 | 0.6767 | 15.85 |
| kuzgun | 1/0 | 6/3.37 | 1/3.37 | 53.48 | 62.38 | 10.11 | 216 | 0.5364 | 19.32 |
| Bıldırcın | 2/0 | 6/3.78 | 1/3.78 | 67.42 | 78.65 | 11.34 | 273 | 0.4255 |
23.62 |
3.Standart
BS-215-2-70 ACSR
BS EN 50182:2001
ASTM B233/B232M-99
AMBALAJ VE NAKLİYE
Müşteri seçimi için farklı paket!
Genel gider içinİletken(AAC AAAC ACSR ACAR ACSR/AW), biz genellikle aşağıdaki resim olarak paketlemek için standart ahşap tamburu kullanırız. Müşterinin gereksinimlerine göre farklı paket türlerini tasarlayabiliriz.
EN İYİ HİZMETLER!
1. Özel Mal:İhtiyacınız olan renk, boyut vb. dahil olmak üzere kablo yapabiliriz. Ayrıca OEM / ODM sunuyoruz
2. Kendi Fabrika:Güvenilir hammadde kaynağı, size fabrika fiyatını sunabiliriz.
3.Ücretsiz örnek:Ücretsiz Örnek sağlamak, ancak örnek navlun müşteriler tarafından ödenmelidir;
4.Hızlı Teslimat:15-30 gün, Profesyonel ulaşım ekibi.
5. Tüm tip testi:Profesyonel teknik ekipman, yüksek kaliteyi sağlar.
6.Wgaranti süresi:Ücretsiz ürün garanti süresi normal olarak 3-5 yıldır.
