Menşe yeri: | NINGBO,ÇİN |
Marka adı: | Suntech |
Sertifika: | ISO9001,CCC |
Model numarası: | ACSR |
Min sipariş miktarı: | 1000m |
---|---|
Fiyat: | Get the newest price |
Ambalaj bilgileri: | İhraç Edilen Ahşap Kasa veya Konteynerler |
Teslim süresi: | 15-20 iş günü |
Ödeme koşulları: | L/C, T/T, Western Union |
Yetenek temini: | 3000Ton/Ay |
İsim: | Alüminyum İletken Çelik Takviyeli | Tip: | Çıplak |
---|---|---|---|
kullanım: | İletim hattı | Yalıtım malzemesi: | hayır |
anma gerilimi: | 220kv | Kondüktör: | AAC/ACSR/AAAC |
Vurgulamak: | Çıplak Acsr Alüminyum İletken Çelik Takviyeli,Tepegöz Çıplak Alüminyum Kablo,Çelik Takviyeli Tamamı Alüminyum Alaşımlı İletken |

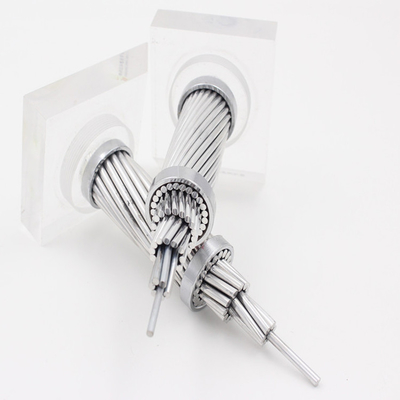

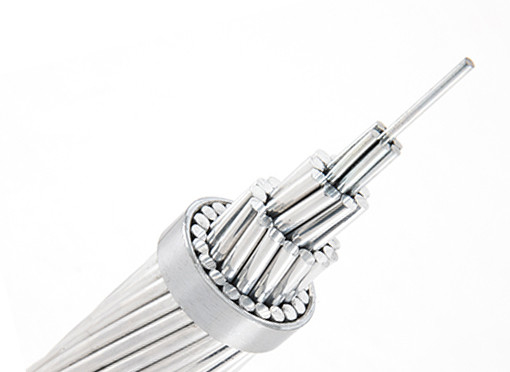

Alüminyum İletken Çelik Takviyeli (ACSR), galvanizli çelik tel çekirdek üzerinde bir veya daha fazla sert çekilmiş 1350-H19 alüminyum telden oluşan eşmerkezli örgülü iletkendir.Çekirdek, boyutuna bağlı olarak tek telli veya çok telli olabilir.Çelik özlü tel, korozyon koruması için Sınıf A, B veya Sınıf C galvaniz olarak mevcuttur.Çekirdeğe gres uygulanması veya tamamlanmış iletkenin gres ile infüzyonu yoluyla ek korozyon koruması sağlanır.
Bir ACSR iletkenindeki çelik ve alüminyum oranı, her uygulamanın talep ettiği mekanik mukavemet ve akım taşıma kapasitesine göre seçilebilir.
ACSR iletkenleri, ekonomi, güvenilirlik ve uygun güç / ağırlık oranı kayıtları ile tanınır.ACSR iletkenleri, alüminyumun hafifliğini ve iyi iletkenliğini çeliğin yüksek çekme mukavemeti ve sağlamlığı ile birleştirir.Hat tasarımında bu, diğer çoğu havai iletken tipiyle elde edilebilenden daha yüksek gerilimler, daha az sarkma ve daha uzun açıklık uzunlukları sağlayabilir.
Müşteri ihtiyacına bağlı olarak İade Edilemez ahşap/çelik makaralar veya İade edilebilir çelik makaralarda Midal üretimi ve ACSR tedariki.
BS 215 Standardına Göre ACSR Teknik Özellikleri
Kod adı | Nominalalüminyumalan | Büküm ve tel çap | kesit alanıalüminyum | Toplam kesit alanı | Yaklaşık.genel çap | Yaklaşık.kitle | 20'de hesaplanan DC direnciÖC | Hesaplanan kopma yükü | |
Al | Çelik | ||||||||
mm2 | No./mm | mm2 | mm2 | mm | kg/km | ohm/km | kN | ||
TAVŞAN | 50 | 6/3.35 | 1/3.35 | 52.88 | 61.7 | 10.05 | 214 | 0.5426 | 18.35 |
KÖPEK | 100 | 6/4.72 | 7/1.57 | 105 | 118,5 | 14.15 | 394 | 0.2733 | 32.7 |
KURT | 150 | 30/2.59 | 7/2.59 | 158.1 | 194.9 | 18.13 | 726 | 0.1828 | 69.2 |
DİNGO | 150 | 18/3.35 | 1/3.35 | 158.7 | 167.5 | 16.75 | 506 | 0.1815 | 35.7 |
LYNX | 175 | 30/2.79 | 7/2.79 | 183.4 | 226.2 | 19.53 | 842 | 0.1576 | 79.8 |
ZEBRA | 400 | 54/3.18 | 7/3.18 | 428.9 | 484.5 | 28.62 | 1621 | 0.0674 | 131.9 |
ACSR Teknik Özellikleri ASTM B 232 Standardına Göre
Kod adı |
Nominal AWG/ÇMY |
Büküm ve tel çapı | Alüminyumun kesit alanı | Toplam kesit alanı | Yaklaşık.genel çap | Yaklaşık.kitle | 20'de hesaplanan DC direnciÖC | Hesaplanan kopma yükü | |
Al | Çelik | ||||||||
No./mm | mm2 | mm2 | mm | kg/km | Ω/km | kN | |||
Türkiye | 6 | 6/1.68 | 1/1.68 | 13.29 | 15.48 | 5.04 | 54 | 2.1586 | 5.24 |
Kuğu | 4 | 6/2.12 | 1/2.12 | 21.16 | 24.71 | 6.36 | 85 | 1.3557 | 8.32 |
Serçe | 2 | 6/2.67 | 1/2.67 | 33.61 | 39.22 | 8.01 | 136 | 0.8535 | 12.7 |
Robin | 1 | 6/3,0 | 1/3.0 | 42.39 | 49.49 | 9.0 | 171 | 0.6767 | 15.85 |
kuzgun | 1/0 | 6/3.37 | 1/3.37 | 53.48 | 62.38 | 10.11 | 216 | 0.5364 | 19.32 |
Bıldırcın | 2/0 | 6/3.78 | 1/3.78 | 67.42 | 78.65 | 11.34 | 273 | 0.4255 | 23.62 |
