Başvuru:İletim hattı ve Trafo sistemi
Invar İletken, yüksek mukavemetli alüminyum kaplı invar çekirdek ve süper termal dirençli alüminyum alaşımlı tel ile telli bir tür özel havai iletkendir."Düşük sarkma" yapmak için invar malzemenin düşük doğrusal genleşme katsayısından yararlanır ve "büyük kapasiteye" sahip olmak için termal dirençli bir alüminyum alaşımı kullanır, orijinal iletim hattı ve kule kaynaklarından tam olarak yararlanır ve yerden tasarruf sağlar.Yoğun sezonda güç aktarımını sağlayabilecek aynı çap ve aynı sarkma ile kapasiteyi iki katına çıkarma özelliğine sahiptir.
İletken Tipi:
- AAC-Tüm Alüminyum İletkenler
- AAAC -Tüm Alüminyum Alaşımlı İletkenler
- ACSR- Alüminyum İletkenler Çelik Takviyeli
- ACSR/AW -Alüminyum İletkenler Alüminyum Kaplı Çelik Takviyeli
- ACAR-Tamamen Alüminyum İletken Alaşım Takviyeli
- AACSR-Alüminyum Alaşımlı İletkenler Çelik Takviyeli
- GSW-Çinko Kaplamalı (Galvanizli) Çelik Havai Topraklama Tel Örgüsü
- ACS-alüminyum kaplı çelik iletkenler
6201ASTM B399'a Dayalı AAAC Teknik Özellikleri
| Kod adı |
Alan |
No./Çap |
genel çap |
Yaklaşık.kitle |
Hesaplanan kopma yükü |
| Nominal |
Gerçek |
| ÇMY |
Mm2 |
NÖ./mm |
mm |
Kg/km |
kN |
| Arkon |
30.58 |
15.48 |
7/1.68 |
5.04 |
42.7 |
4.92 |
| Alton |
48.69 |
24.71 |
7/2.12 |
6.35 |
68 |
7.84 |
| Ames |
77.47 |
39.22 |
7/2.67 |
8.02 |
108 |
12.45 |
| Azusa |
123.3 |
62.38 |
7/3.37 |
10.11 |
172 |
18.97 |
| Anaheim |
155.4 |
78.65 |
7/3.78 |
11.35 |
217 |
23.93 |
| Amherst |
195.7 |
99.22 |
7/4.25 |
12.75 |
273 |
30.18 |
| İttifak |
246.9 |
125.1 |
7/4.77 |
14.31 |
345 |
38.05 |
| et |
312,8 |
158.6 |
19/3.26 |
16.3 |
437 |
48.76 |
| Kahire |
465.4 |
235.8 |
19/3.98 |
19.88 |
650 |
69.48 |
| Daren |
559,5 |
283,5 |
19/4.36 |
21.79 |
781 |
83.52 |
| çakmaktaşı |
740.8 |
375.3 |
37/3.59 |
25.16 |
1035 |
108.21 |

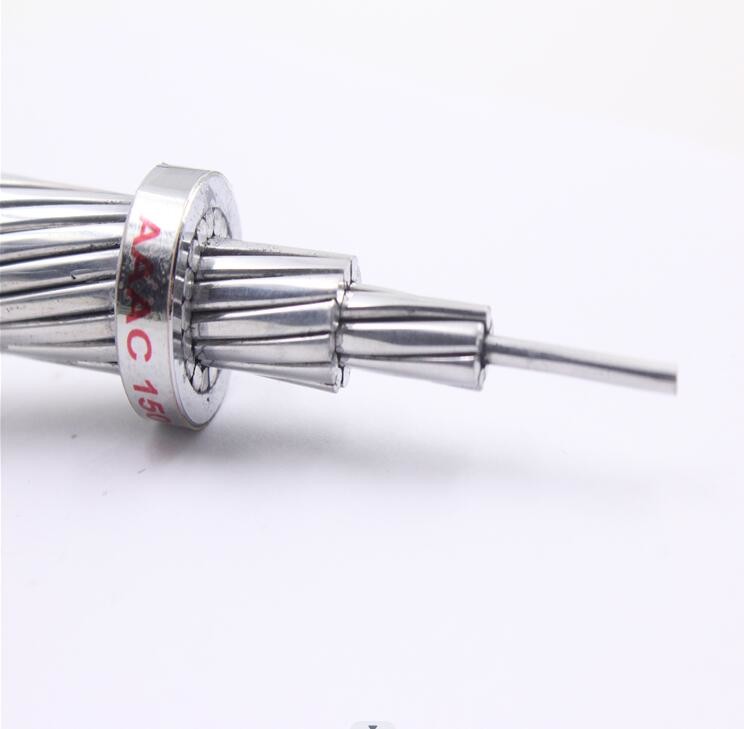

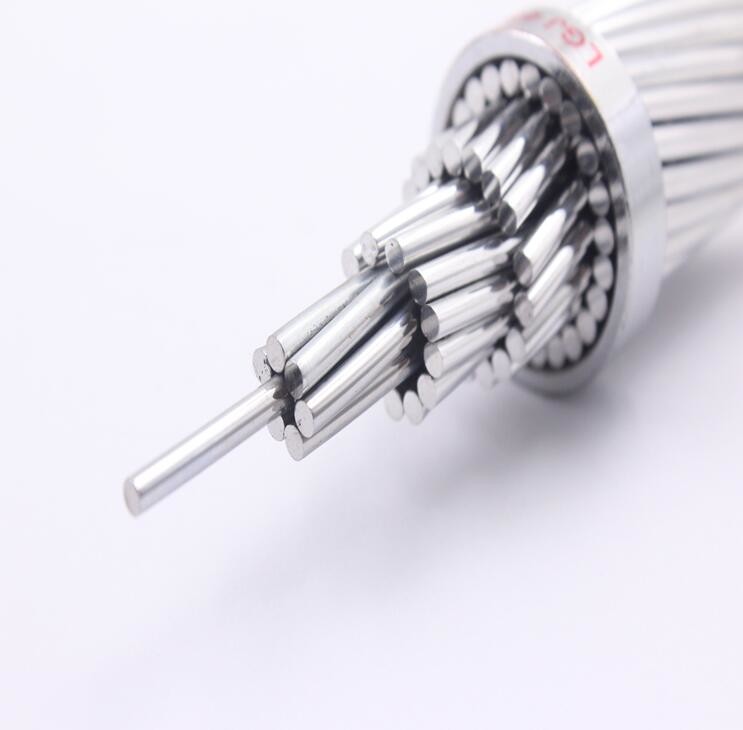

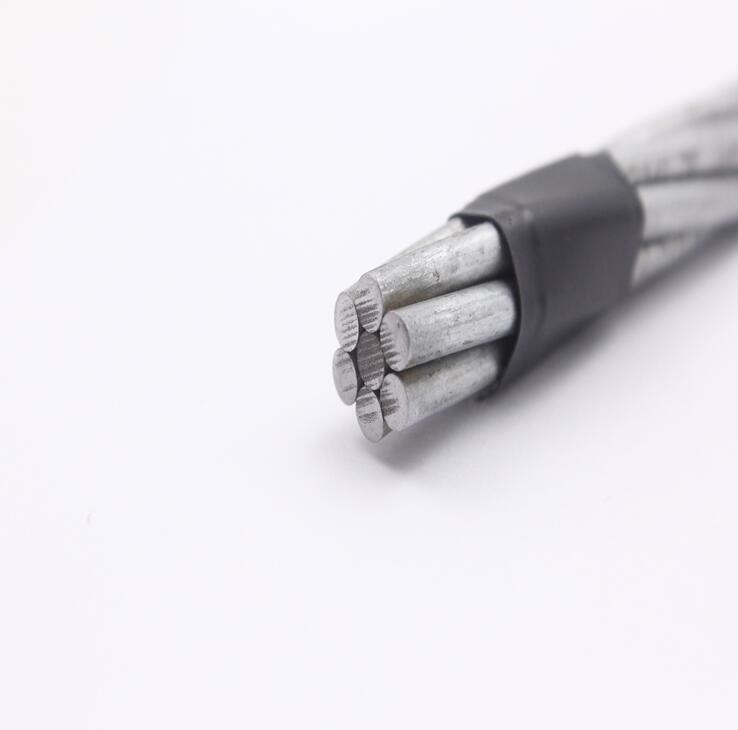

AAAC TÜM ALÜMİNYUM ALAŞIMLI İLETKEN ASTM BA399
| Alan |
No./Çap |
genel çap |
Yaklaşık.kitle |
Hesaplanan kopma yükü |
20oC'de maksimum DC direnci |
| Nominal |
Gerçek |
| AWG/ÇMY |
Mm2 |
NÖ./mm |
mm |
Kg/km |
kN |
Ohm/km |
| 6 |
13.3 |
7/1.55 |
4.67 |
37 |
4.22 |
2.5199 |
| 4 |
21.15 |
7/1.96 |
5.89 |
58 |
6.71 |
1.5824 |
| 2 |
33.63 |
7/2.47 |
7,42 |
93 |
10.68 |
0,9942 |
| 1/0 |
53.48 |
7/3.119 |
9.36 |
148 |
16.97 |
0.6256 |
| 2/0 |
67.42 |
7/3,5 |
10.51 |
186 |
20.52 |
0.4959 |
| 3/0 |
85.03 |
7/3.9 |
11.8 |
234 |
25.86 |
0.3936 |
| 4/0 |
107.23 |
7/4.4 |
13.26 |
296 |
32.63 |
0.3119 |
| 250 |
126.66 |
19/2.91 |
14.57 |
349 |
38.93 |
0.2642 |
| 300 |
152.1 |
19/3.19 |
16.97 |
419 |
46.77 |
0.2199 |
| 350 |
177,35 |
19/3.44 |
17.24 |
489 |
52.25 |
0.1887 |
| 400 |
202.71 |
19/3.68 |
18.43 |
559 |
59.74 |
0.1650 |
| 450 |
228 |
19/3.9 |
19.55 |
629 |
67.19 |
0.1467 |
| 500 |
253.35 |
19/4.12 |
20.6 |
698 |
74.64 |
0.1321 |
