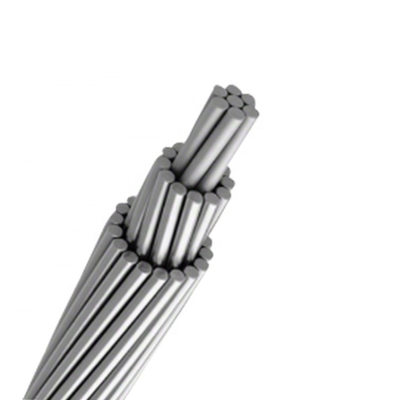

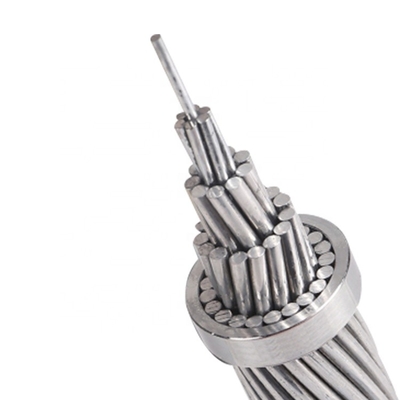

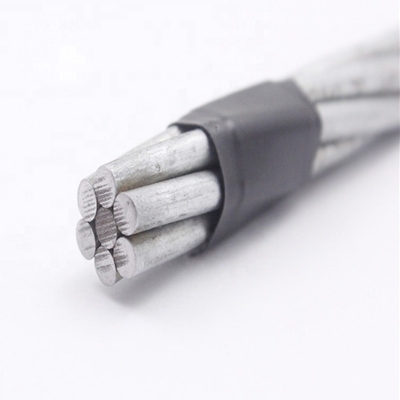

Havai Güç İletimi için Çıplak Alüminyum ACSR Moose İletken Katı Tip

ACSR zebra iletkeni ACSR-BS215'e aittir.acsr geyik iletkeni ile ortak bir nokta vardır.Hepsi 54 alüminyum ve 7 çelikten oluşur.Ancak diğer acsr zebra iletken özellikleri, geyik iletkeninden tamamen farklıdır.Alüminyum ve çeliğin çapı aynıdır.3.18 mm'dir.Hesaplamadan, toplam çapın 28,62 mm olduğunu biliyoruz.O zaman toplam kesit alanı 484.50 mm2 ve alüminyumun kesit alanı 428.90 mm2'dir.Ağırlık da basit bir testtir, toplam lineer kütle 1621 kg/km olmalıdır.O halde hesaplanan kopma yükü 13190 daN'dır.acsr zebra iletkeni çalışırken akım değeri 635 A'dir. 20 ℃'de hesaplanan DC direnci 0,0674 Ω/km'dir.



Kod adı		acsr zebra iletken
Nominal alüminyum alan mm 2		400
büküm yapısı	Al.Numara.	54
	Al.çap	3.18
	Aziz No.	7
	Aziz Dia	3.18
Alüminyumun kesit alanı	mm2	428.9
Toplam kesit alanı	mm2	484.5
Genel çap	mm	28.62
Toplam	kg/km	1621
Hesaplanan kopma yükü	dan	13190
20 ℃'de DC direncini hesaplayın	Ω/km	0.0674



Hepimizin bildiği gibi acsr zebra iletken basit bir yapıya sahiptir, bu da bakım kolaylığı demektir.Ve alüminyum, acsr zebra iletkeninin ana hammaddesidir, bu nedenle nispeten düşük fiyat ve büyük iletim kapasitesine sahiptir.

Ayrıca acsr zebra iletken, nehirler ve vadiler gibi özel coğrafi koşulların döşenmesine kolayca uyum sağlayabilir.Bu yüzden havai iletimde yaygın olarak kullanılmaktadır.Ve bu iletkenin yüksek çekme mukavemeti ve hafifliği sayesinde acsr zebra iletkeni ekstra uzun açıklıkları daha az destekle kapatmak için uygundur.
