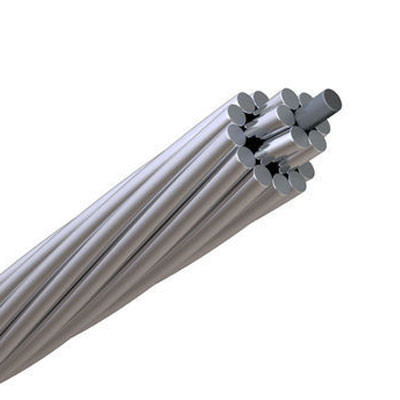

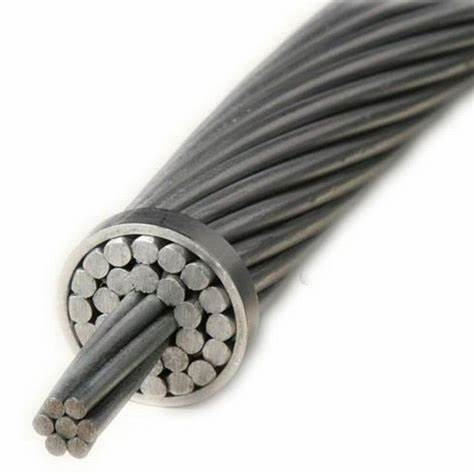

556.5 MCM Dove ACSR Alüminyum İletkenli Çelik Takviyeli
556.5 Dove ACSR Kablosu Nedir?
Çıplak alüminyum iletkenler olarak da bilinen Alüminyum İletkenler Çelik Takviyeli (ACSR), iletim için en yaygın kullanılan iletkenlerden biridir.556.5 MCM Dove ACSR Kablosu, ihtiyaca bağlı olarak tek veya çok telli olabilen yüksek mukavemetli bir çelik çekirdek üzerine bükülmüş bir veya daha fazla alüminyum tel katmanından oluşur.Uygulama için uygun akım taşıma kapasitesi ve mekanik mukavemet elde etmek için esneklik sağlayan Al ve çelik tellerin çeşitli büküm kombinasyonları olabilir.
556.5 MCM Dove ACSR Kablosunun özellikleri nedir?
Boyut (AWG veya MCM): 556.5
Büküm (AL/STL): 26/7
Çap İnç: Alüminyum: 0.1463
Çap İnç: Çelik: 0.1138
Çap İnç: Çelik Çekirdek: 0.3414
Çap İnç: Kablo OD: 0.927
Ağırlık lb/1000FT: Alüminyum: 525.0
Ağırlık lb/1000FT: Çelik: 241.0
Ağırlık lb/1000FT: Toplam: 766.0
İçerik %: Alüminyum: 68.53
İçerik %: Çelik: 31.47
Hız Kırılma Dayanımı (lbs.): 22.500
OHMS/1000ft: 20ºC'de DC: 0.0306
OHMS/1000ft: 75ºC'de AC: 0.038
Ampasite: 726 Amper
556.5 Dove ACSR Kablosunun uygulaması nedir?
556.5 Dove ACSR Kablosu, ahşap direkler, iletim kuleleri ve diğer yapılardaki tüm pratik açıklıklarda kullanıma uygundur.Uygulamalar, uzun, ekstra yüksek voltajlı (EHV) iletim hatlarından, özel tesislerdeki dağıtım veya kullanım voltajlarındaki alt servis aralıklarına kadar uzanır.
ACSR (alüminyum iletkenli çelik takviyeli) iletken, ekonomisi, güvenilirliği ve ağırlık/ağırlık oranı nedeniyle uzun bir hizmet geçmişine sahiptir.Alüminyumun hafifliği ve yüksek iletkenliği ile çelik çekirdeğin bir araya gelmesi, herhangi bir alternatiften daha yüksek gerilimler, daha az sarkma ve daha uzun açıklıklar sağlar.
556.5 Dove ACSR Kablonun standartları nedir?
ASTM B-230 Alüminyum tel, 1350-H19 Elektrik Amaçlı
ASTM B-231 Alüminyum iletkenler, eşmerkezli örgülü
ASTM B-232 Alüminyum iletkenler, eşmerkezli örgülü, kaplamalı çelik takviyeli (ACSR)
ASTM B-341 Alüminyum iletkenler için alüminyum kaplı çelik özlü tel, çelik takviyeli (ACSR/AZ)
ASTM B-498 Alüminyum iletkenler için çinko kaplı çelik özlü tel, çelik takviyeli (ACSR)
Sincap İletken Listesi Seçilecek
| Kod adı |
acsr sincap iletken |
| Nominal alüminyum alan mm 2 |
20 |
| büküm yapısı |
Al.Numara. |
6 |
| Al.çap |
2.11 |
| Aziz No. |
1 |
| Aziz Dia |
2.11 |
| Alüminyumun kesit alanı |
mm2 |
20.94 |
| Toplam kesit alanı |
mm2 |
24.43 |
| Genel çap |
mm |
6.33 |
| Toplam |
kg/km |
85 |
| Hesaplanan kopma yükü |
dan |
788 |
| 20 ℃'de DC direncini hesaplayın |
Ω/km |
1.368 |
| Güncel Beğeni |
A |
109 |
