Ana sayfa /Ürünler/Çıplak Alüminyum İletken/Çıplak Tip Alüminyum İletkenli Çelik Takviyeli 397.5 MCM Ibis

Çıplak Tip Alüminyum İletkenli Çelik Takviyeli 397.5 MCM Ibis

2000m
MOQ
pazarlık edilebilir
fiyat
Çıplak Tip Alüminyum İletkenli Çelik Takviyeli 397.5 MCM Ibis
Özellikleri Fotoğraf Galerisi Ürün Açıklaması Fiyat talebi
Özellikleri
Teknik Özellikler
İsim: ACSR Alüminyum İletken Çelik Takviyeli
Tip: Çıplak
Başvuru: İletim hattı
Yalıtım malzemesi: hayır
Standart: Devlet Şebekesi, Elektrik Santrali
Malzeme: Alüminyum
Vurgulamak:

Çıplak ACSR Alüminyum İletken

,

Çelik Takviyeli Çıplak Havai İletkenler

,

397.5 MCM Tamamı Alüminyum İletken
Temel bilgiler
Menşe yeri: NINGBO,ÇİN
Marka adı: Suntech
Sertifika: ISO9001,CCC
Model numarası: ACSR
Ödeme & teslimat koşulları
Ambalaj bilgileri: İhraç Edilen Ahşap Kasa veya Konteynerler
Teslim süresi: 10-15 iş günü
Ödeme koşulları: L/C, T/T, Western Union
Yetenek temini: 2000Ton/Ay
Ürün Açıklaması

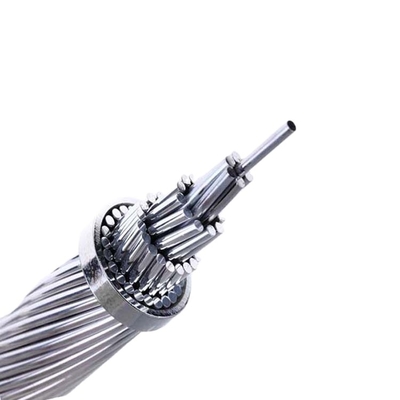

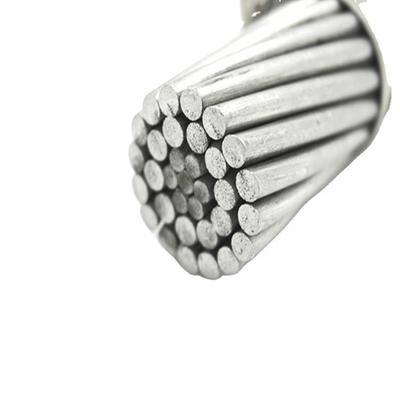

397.5 MCM Ibis ACSR Alüminyum İletken Çelik Takviyeli


397.5 Ibis ACSR Kablosu Nedir?


Çıplak alüminyum iletkenler olarak da bilinen Alüminyum İletkenler Çelik Takviyeli (ACSR), iletim için en yaygın kullanılan iletkenlerden biridir.397.5 MCM Ibis ACSR Kablo, ihtiyaca bağlı olarak tek veya çok telli olabilen yüksek mukavemetli bir çelik çekirdek üzerine bükülmüş bir veya daha fazla alüminyum tel katmanından oluşur.Uygulama için uygun akım taşıma kapasitesi ve mekanik mukavemet elde etmek için esneklik sağlayan Al ve çelik tellerin çeşitli büküm kombinasyonları olabilir.


397.5 MCM Ibis ACSR Kablosunun özellikleri nedir?


Boyut (AWG veya KCM): 397.5
Büküm (AL/STL): 25/7
Çap İnç: Alüminyum: 0.1236
Çap İnç: Çelik: 0.0961
Çap İnç: Çelik Çekirdek: 0.2882
Çap İnç: Kablo OD: 0.783
Ağırlık lb/1000FT: Alüminyum: 374.7
Ağırlık lb/1000FT: Çelik: 171.9
Ağırlık lb/1000FT: Toplam: 546.6
İçerik %: Alüminyum: 68.53
İçerik %: Çelik: 31.47
Hız Kırılma Dayanımı (lbs.): 16.300
OHMS/1000ft: 20ºC'de DC: 0,0428
OHMS/1000ft: 75ºC'de AC: 0.052
Ampasite: 587 Amper


397.5 Ibis ACSR Kablo uygulaması nedir?


397.5 Ibis ACSR Kablo, ahşap direkler, iletim kuleleri ve diğer yapılardaki tüm pratik açıklıklarda kullanıma uygundur.Uygulamalar, uzun, ekstra yüksek voltajlı (EHV) iletim hatlarından, özel tesislerdeki dağıtım veya kullanım voltajlarındaki alt servis aralıklarına kadar uzanır.
ACSR (alüminyum iletkenli çelik takviyeli) iletken, ekonomisi, güvenilirliği ve ağırlık/ağırlık oranı nedeniyle uzun bir hizmet geçmişine sahiptir.Alüminyumun hafifliği ve yüksek iletkenliği ile çelik çekirdeğin bir araya gelmesi, herhangi bir alternatiften daha yüksek gerilimler, daha az sarkma ve daha uzun açıklıklar sağlar.


397.5 Ibis ACSR Kablonun standartları nedir?


ASTM B-230 Alüminyum tel, 1350-H19 Elektrik Amaçlı
ASTM B-231 Alüminyum iletkenler, eşmerkezli örgülü
ASTM B-232 Alüminyum iletkenler, eşmerkezli örgülü, kaplamalı çelik takviyeli (ACSR)
ASTM B-341 Alüminyum iletkenler için alüminyum kaplı çelik özlü tel, çelik takviyeli (ACSR/AZ)
ASTM B-498 Alüminyum iletkenler için çinko kaplı çelik özlü tel, çelik takviyeli (ACSR)


Kanada Standardında ACSR İletkenleri


Kod adı Toplam alanı Büküm ve çap Yaklaşık toplam çap Doğrusal kütle Nominal çekme mukavemeti 20 ℃ Ω/km'de Maksimum DC Direnci Kesin Derecelendirme
  Alüminyum Çelik Toplam Alüminyum Çelik Alüminyum Çelik Toplam.
  mm2 mm2 mm2 mm mm mm kg/km kg/km kg/km dan   A
çalıkuşu 8.34 1.39 9.73 6/1.33 1/1.33 3.99 22.9 10.8 33.7 308 3.43035 63
ötleğen 10.59 1.34 11.93 6/1,5 1/1.50 4.5 29 14 43 420 2.7139 67
Türkiye 13.29 2.19 15.48 6/1.68 1/1.68 5.04 37 17 54 524 2.1586 78
Kuğu 21.16 3.55 24.71 6/2.12 1/2.12 6.36 58 27 85 832 1.3557 105
kuğu 21.16 5.35 26.5 7/1.96 1/2.61 6.53 58 42 100 1053 1.3557 104
Yutmak 26.69 4.45 31.14 6/2.38 1/2.38 7.14 73.3 34.6 107.9 1021 1.07124 126
Serçe 33.61 5.61 39.22 6/2.67 1/2.67 8.01 92 44 136 1270 0.8535 139
kürek 33.61 8.52 42.13 7/2.47 1/3.30 8.24 92 67 159 1611 0.8535 138
Robin 42.39 7.1 49.49 6/3.00 1/3.00 9 116 55 171 1585 0.6767 160
kuzgun 53.48 8.9 62.38 6/3.37 1/3.37 10.11 147 69 216 1932 0.5364 183
Bıldırcın 67.42 11.23 78.65 6/3.78 1/3.78 11.34 185 88 273 2362 0.4255 210
Güvercin 85.03 14.19 99.22 6/4.25 1/4.25 12.75 233 110 343 2941 0.3373 241
Penguen 107.23 17.87 125.1 6/4.77 1/4.77 14.31 294 139 433 3706 0.2675 276
ağda 135.16 7,48 142.64 18/3.09 1/3.09 15.45 373 58 431 3027 0.2133 319
Keklik 135.16 22 157.16 26/2.57 7/2.00 16.28 374 172 546 5029 0,2143 323
Devekuşu 152 24.71 176.71 26/2.73 7/2.12 17.28 421 193 614 5652 0.1906 346
merlin 170.45 9.48 179.93 18/3.47 1/3.47 17.35 470 74 544 3823 0.1691 364
keten bezi 170.45 27.81 128.26 26/2.89 7/2.25 18.31 472 217 689 6271 0.1699 371
sarı sarısı 170.45 39.81 210.26 30/2.69 7/2.69 18.83 473 311 784 7745 0.1704 372
Chickadee 201.42 11. 16 212.58 18/3.77 1/3.77 18.85 555 87 642 4399 0.1431 403
kepek 201.42 26.13 227,55 24/3.27 7/2.18 19.61 558 204 762 6469 0.1438 405
İbis 201.42 32.77 234.19 26/3.14 7/2.44 19.88 558 256 814 7211 0.1438 403
toygarlık 201.42 46.97 248,39 30/2.92 7/2.92 20.44 560 367 927 8869 0.1442 410
Pelikan 241,68 13.42 255.1 18/4.12 1/4.14 20.7 666 105 771 5216 0.1193 449
titreme 241,68 31.29 272,97 24/3.58 7/2.39 21.49 670 245 915 7666 0.1199 454
Şahin 241,68 39.42 281.1 26/3.44 7/2.67 21.79 670 308 978 8665 0.1199 455
Tavuk 241,68 56.39 298.07 30/3.20 7/3.20 22.4 671 441 1112 10534 0.1201 457
balık avı 282 15.68 297.68 18/4.47 1/4.47 22.35 777 122 899 6088 0.1022 492
muhabbet kuşu 282 36.58 318.58 24/3.87 7/2.58 23.22 781 286 1067 8822 0.1027 492
Güvercin 282 45.94 327,94 26/3.72 7/2.89 23.55 781 359 1140 10103 0.1027 499
Kartal 282 65.81 347.81 30/3.46 7/3.46 24.21 783 515 1298 13392 0.103 500
tavuskuşu 306.58 39.74 346,32 24/4.03 7/2.69 24.2 849 311 1160 9588 0.0945 522
Minder 306.58 49.94 356.52 26/3.87 7/3.01 24.51 850 390 1240 10841 0.0945 523
tahta ördek 306.58 71.55 378.13 30/3.16 7/3.61 25.25 851 560 1411 12884 0.0947 523
deniz mavisi 306.58 69.87 376,45 30/3.61 19/2.16 25.24 851 548 1399 13359 0.0947 527
kral kuşu 322,26 17.9 340.16 18/4.78 1/4.78 23.88 889 139 1028 6956 0.08945 530
Kale 322,26 41.81 364.07 24/4.14 7/2.76 24.84 893 326 1219 10083 0.08989 537
büyük gaga 322,26 52.45 374.71 26/3.97 7/3.09 25.15 893 409 1302 11180 0.08989 538
Scoter 322,26 75.22 394.48 30/3.70 7/3.70 25.88 895 589 1484 13544 0.09011 541
ak balıkçıl 322,26 73.55 395.81 30/3.70 19/2.22 25.9 894 576 1470 14055 0.09011 542
Süratli 322,26 8.96 331.22 36/3.38 1/3.38 23.62 888 70 958 6052 0.08945 542
Flamingo 337.74 43.81 381.55 24/4.23 7/2.82 25.4 936 342 1278 10566 0.08577 552
sümsük kuşu 337.74 55.03 392.77 26/4.07 7/3.16 25.76 936 429 1365 11733 0.08577 618
Uzunbacak 362,58 46.97 409.55 24/4.39 7/2.92 26.31 1005 367 1372 11335 0.07989 577
Sığırcık 362,58 59.03 421.61 26/4.21 7/3.28 26.68 1005 461 1466 12591 0.07989 578
Kırmızı kanat 362,58 82.58 445.16 30/3.92 19/2.35 27.43 1006 647 1653 15394 0.08009 581
sumru 402.84 27.87 430.71 45/3.38 7/2.25 27.03 1116 217 1333 9737 0.07191 610
akbaba 402.84 52.19 455.03 54/3.08 7/3.08 27.72 1116 408 1524 12445 0.07911 614
guguk kuşu 402.84 52.19 455.03 24/4.62 7/3.08 27.74 1116 408 1522 12394 0.07191 614
Ejderha 402.84 65.51 468.45 26/4.44 7/3.45 28.11 1116 518 1628 13992 0.07191 614
kuğu 402.84 11.16 414 36/3.77 1/3.77 26.41 1110 88 1198 7485 0.07156 614
yeşilbaş 402.84 91.87 484.71 30/4.14 19/2.48 28.96 1119 719 1838 17118 0.07208 618
kırmızı 456.06 31.54 487.6 45/3.59 7/2.40 28.73 1263 247 1510 10931 0.06351 656
Kanarya 456.06 59.1 515.16 54/3.28 7/3.28 29.52 1263 461 1724 14095 0.06351 660
Demiryolu 483.42 33.42 516.84 45/3.70 7/2.47 29.61 1339 262 1601 11585 0.05992 679
kedi kuşu 483.42 13.42 496. 84 36/4.14 1/4.14 28.95 1333 105 1438 8766 0.05962 679
Kardinal 483.42 62.65 546. 07 54/3.38 7/3.38 30.42 1339 490 1829 14936 0.05992 681
Ortolan 523.68 36.19 559. 87 45/3.85 7/2.57 30.81 1451 283 1734 12310 0.05331 712
Tanager 523.68 14.51 538.19 36/4.30 1/4.30 30.12 1443 113 1556 9493 0.05504 710
Curlew 523.68 67.87 591.55 54/3.52 7/3.52 31.68 1451 530 1981 16180 0.05531 715
mavi kuş 563.93 39.03 602.96 45/4.00 7/2.66 31.98 1563 385 1868 13263 0.05136 743
İspinoz. 563.93 71.55 635.48 54/3.65 19/2.19 32.85 1570 580 2130 17441 0.05161 746
kiraz kuşu 604.26 41.55 645.81 48/4.14 7/2.76 33.12 1674 327 2001 14179 0.04793 772
grackle 604.26 76.58 680.84 54/3.77 19/2.27 33.97 1682 600 2282 18678 0.04817 773
acı 644.51 44.52 689.03 45/4.27 7/2.85 34.17 1785 349 2134 15148 0.04494 802
Sülün 644.51 81.63 726.19 54/3.90 19/2.34 35.1 1795 638 2433 19400 0.04516 807
Gökkuşağı 644.51 17.87 662.38 36/4.78 1/4.78 33.42 1777 140 1917 11585 0.04472 810
Kepçe 684.84 47.1 731.94 45/4.40 7/2.92 35.16 1898 368 2266 16070 0.0423 831
Martin 684.84 88.71 771.55 54/4.02 19/2.41 36.17 1906 679 2585 20605 0.0425 835
Bobolink 725.1 50.32 775.42 45/4.53 7/3.02 36.24 2009 393 2402 17071 0.03994 859
cılıbıt 725.1 91.87 816.97 54/4.14 19/2.48 37.24 2019 719 2738 21824 0.04013 862
sıvacı kuşu 765,35 52.9 818.25 45/4.65 7/3.10 37.2 2120 414 2534 17789 0.03784 886
Papağan 765,35 96.84 862.19 54/4.25 19/2.55 38.25 2131 759 2890 23020 0.03802 890
kız kuşu 805.68 55.48 861.16 45/4.77 7/3.18 38.16 2232 435 2667 18702 0.03595 911
Şahin 805.68 102.1 907.81 54/4.36 19/2.62 39.26 2243 799 3042 24255 0.03613 917
Çukar 902.7 73.51 902.72 84/3.70 19/2.22 40.7 2511 575 3086 22685 0.03245 975
Mavikuş 1092 88.8 1092.28 84/4.07 19/2.44 44.76 3036 697 3733 26830 0.02681 1180
kivi 1100 47.5 1099.2 72/4.41 7/2.94 44.07 3057 370 3427 22160 0.02684 1180
çöpçü 1170.8 65.15 1170.8 76/4.43 19/2.09 45.9 3256 511 3767 25300 0.02478 1200
orman tavuğu 40.52 14.13 54.65 8/2.54 1/4.24 9.32 112 110 222 2360 0.7115 155
kuşburnu 51.61 30.06 81.67 12/2.34 7/2.34 11.71 143 235 378 4715 0.5613 187
Minorka 56.13 32.77 88.9 12/2.44 7/2.44 12.22 156 256 412 5125 0,5161 197
Leghorn 68.19 39.81 108 12/2.69 7/2.69 13.46 189 311 500 6170 0.4248 221
Gine 80.58 46.97 127.55 12/2.92 7/2.92 14.63 223 367 590 7255 0.3595 244
dotterel 89.48 52.19 141.67 12/3.08 7/3.08 15.42 248 409 657 7850 0.3237 260
Dorking 96.71 56.39 153.1 12/3.20 7/3.20 16.03 268 441 709 8480 0.2995 272
Brahma 102.97 91.87 194.84 16/2.86 19/2.48 18.14 285 722 1007 12880 0.2813 288
Auk 102.84 92.32 195.2 8/4.05 7/2.25 14.83 282.7 217.3 500 8740 0.2789 276
Koçin 107.1 62.45 169,55 12/3.37 7/3.37 16.84 297 488 765 9390 0.2705 287


Çıplak Tip Alüminyum İletkenli Çelik Takviyeli 397.5 MCM Ibis 0
