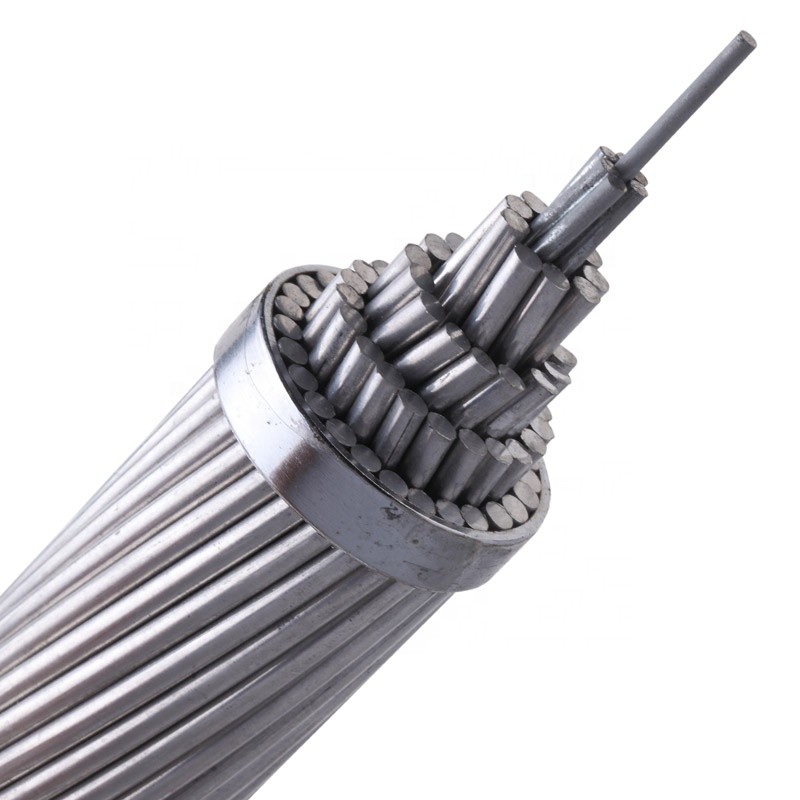

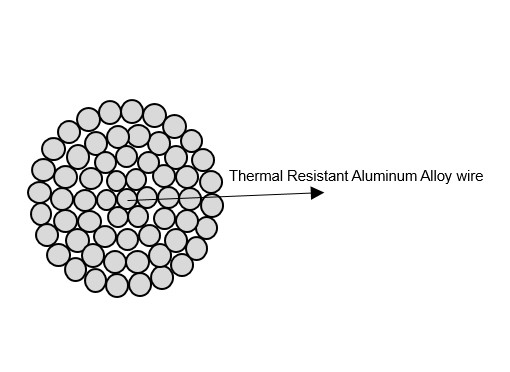

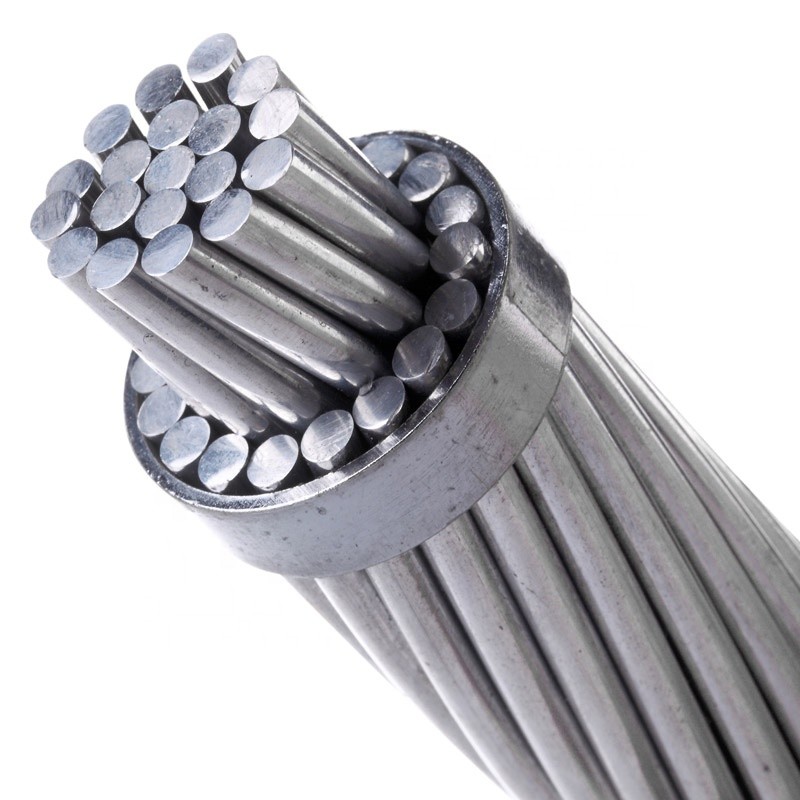

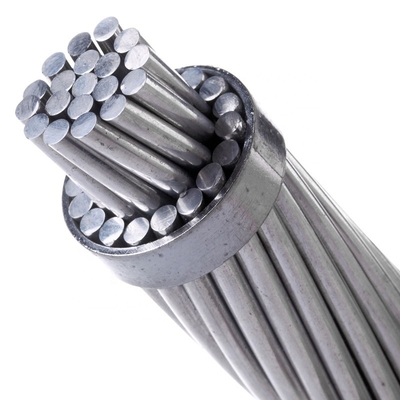

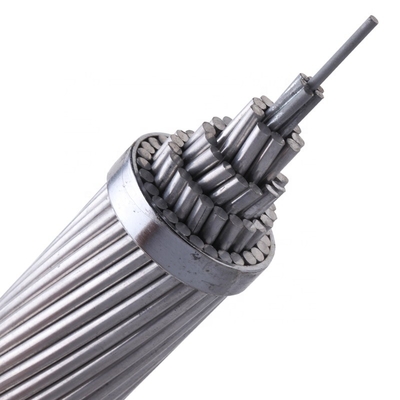

Invar İletken, yüksek mukavemetli alüminyum kaplı invar çekirdek ve süper termal dirençli alüminyum alaşımlı tel ile telli bir tür özel havai iletkendir."Düşük sarkma" yapmak için invar malzemenin düşük doğrusal genleşme katsayısından yararlanır ve "büyük kapasiteye" sahip olmak için termal dirençli bir alüminyum alaşımı kullanır, orijinal iletim hattı ve kule kaynaklarından tam olarak yararlanır ve yerden tasarruf sağlar.Yoğun sezonda güç aktarımını sağlayabilecek aynı çap ve aynı sarkma ile kapasiteyi iki katına çıkarma özelliğine sahiptir.
| kod | Yapı | Alanlar | Çap | Kopma yükü |
DC 20℃'de direnç |
Ağırlık | Şuanki kapasite | ||||
| Al | Çelik | TAKIR | ZTAÇIR | ||||||||
| No./mm | mm2 | mm | kN | Ω/km | Kg/km | A | |||||
| 160/40 | 18/3.37 | 7/2.65 | 199.16 | 17.04 | 65.06 | 0.1759 | 730 | 771 | 957 | ||
| 200/45 | 17/3.87 | 7/2.85 | 244.62 | 18.87 | 76.87 | 0.1412 | 883 | 890 | 1105 | ||
| 200/50 | 17/3.87 | 7/2.95 | 247.81 | 19.01 | 80.39 | 0.1409 | 906 | 892 | 1110 | ||
| 250/45 | 18/4.20 | 7/2.85 | 294.04 | 20.64 | 82.64 | 0.1141 | 1019 | 1017 | 1268 | ||
| 250/40 | 18/4.13 | 7/2.75 | 290.96 | 20.51 | 81.12 | 0.1143 | 996 | 1014 | 1264 | ||
| 240/55 | 18/4.13 | 7/3.20 | 297,43 | 20.82 | 93.12 | 0.1169 | 1083 | 1007 | 1138 | ||
| 240/50 | 18/4.71 | 7/3.00 | 290.62 | 20.55 | 88.13 | 0.1157 | 1032 | 1000 | 1131 | ||
| 315/55 | 18/4.71 | 7/3.20 | 396,92 | 23.15 | 104.06 | 0.0907 | 1266 | 1182 | 1479 | ||
| 315/50 | 18/4.71 | 7/3.00 | 363.10 | 22.91 | 97.20 | 0.0910 | 1232 | 1176 | 1471 | ||
| 330/60 | 18/4.81 | 7/3.30 | 386,95 | 23.68 | 109.70 | 0.0869 | 1329 | 1216 | 1522 | ||
| 350/55 | 20/4.71 | 7/3.20 | 404.77 | 24.19 | 109.33 | 0.0819 | 1379 | 1262 | 1580 | ||
| Ülke | Toplam uzunluk |
|---|---|
| Amerika Birleşik Devletleri | 2600km |
| Finlandiya | 2130km |
| Şili | 6800km |
| Peru | 5000km |
| Tayland | 5200km |
| Malezya | 9000km |
| Kenya | 1700km |
| Nijerya | 600km |
| Suudi Arabistan | 2100km |
| Endonezya | 800km |
