380V AC Resonant Test Sistemi Güç Frekansı Resonant Akıllı Kontrol Birimi

Ürün ayrıntıları:

Menşe yeri:	Ningbo, Çin
Marka adı:	Ningbo Suntech Power
Sertifika:	ISO9001
Model numarası:	CHX-(L) Serisi

Ödeme & teslimat koşulları:

Min sipariş miktarı:	Bir ünite
Fiyat:	Negotiable
Ambalaj bilgileri:	Fümigasyonsuz Standart Tahta Sandık İhracatı
Teslim süresi:	45-65 iş günü
Ödeme koşulları:	T/T, L/C
Yetenek temini:	4 ünite/2 ay

İletişim

Detaylı ürün tanımı

Kullanımı:	Güç Frekansı AC Rezonans Dayanım Gerilimi Test Devresi İçin Ölçüm ve Kontrol Ünitesi.	Avantaj:	En İyi Koruma ve En İyi İzleme İşlevleri
Operasyon Yolu:	Çift Kontrol Yolu, PLC Bilgisayar Kontrolü veya Manuel Düğme Kontrolü	Özel:	Verimliliği Artırmak İçin Eski Geleneksel Konsolu Değiştirin
Maks.Kontrol Voltajı:	Limitsiz, Sipariş Üzerine Yapılmaktadır	Maksimum Kontrol Akımı:	Limitsiz, Sipariş Üzerine Yapılmaktadır
Test doğruluğu:	%1,5'tan Az Değil	Güç kaynağı:	380V, 50/60Hz, Tek Fazlı
Vurgulamak:	380V AC Resonant Kontrol Birimi , Güç frekansı rezonanslı akıllı kontrol ünitesi , PLC AC Resonant Test Sistemi

Güç Frekansı AC Resonant Alt Voltaj Test Set, Güç Frekansı Resonant Akıllı Kontrol Birimi

I. Ürün Tanımı:

CHXT (L) serisi güç frekansı rezonanslı akıllı kontrol sistemi, manuel kontrol sistemine dayalı, IPC tarafından PLC kontrolü ile gerçekleştirilen, işleyişi ayarlayın, kontrol,Akıllı kontrol sistemlerinden birinde izleme ve koruma.

Güç frekansı serisi rezonans sistemi ile birleştirildiğinde, bu sistem, çeşitli jeneratör ünitelerine, montaj kondansatörlerine, güç kablolarına ve GIS'ye tam otomatik olarak AC voltaj dayanma testi yapabilir.CT, yalıtıcılar, yalıtım araçları, busbar vb.

II. Uygulama ve kullanım

Güç Frekansı AC rezonanslı dayanıklılık voltajı test devresi için ölçüm ve kontrol ünitesi.
Yüksek voltaj testi verimliliğini artırmak ve rezonans dayanıklılık voltaj testi sırasında izleme ve korumayı artırmak için eski geleneksel konsolu değiştirin.

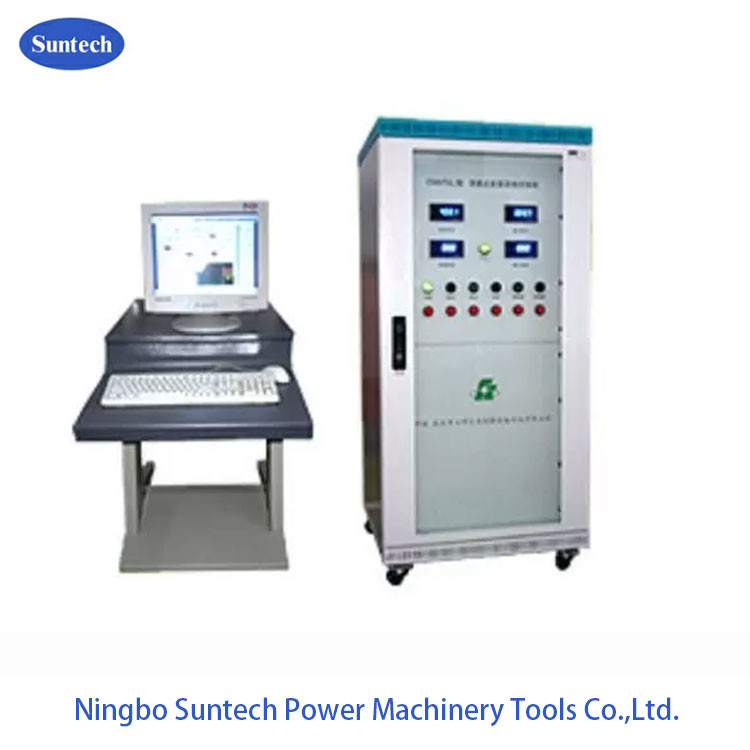

III. Birimin ana bileşenleri:

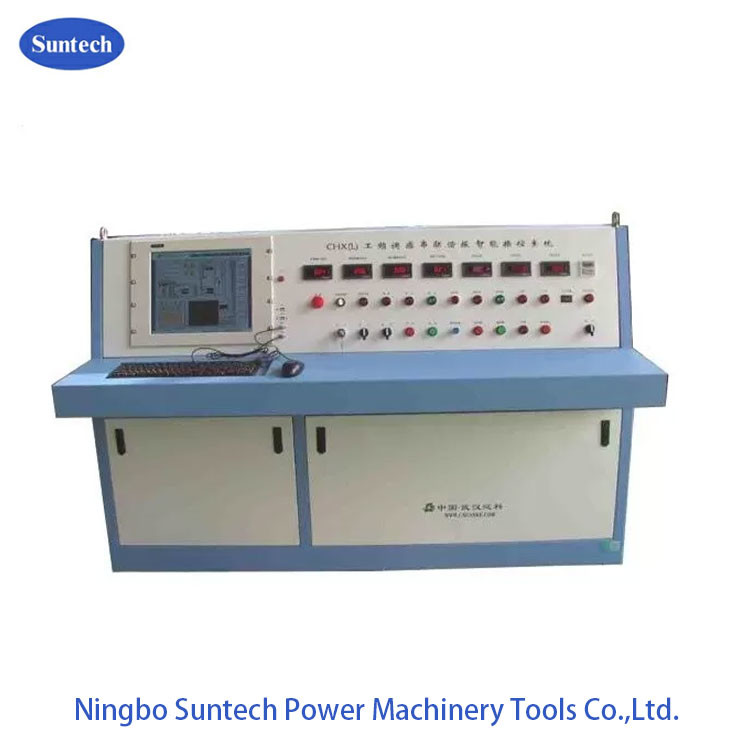

Akıllı rezonans kontrol konsolu
Elektrik voltaj düzenleyici dolabı
PLC bilgisayarı (dahili tasarlanmış veya dış düzen tasarlanmış, isteğe bağlı)
Bağlantı kabloları grubu
Dış alarm lambaları

IV. Ana fonksiyonlar:

1Mükemmel manipülasyon fonksiyonu:

Programlanabilir otomatik test fonksiyonu
Otomatik rezonans noktası araması
Adım aşamasında rezonans noktası izleme fonksiyonu
HV sınırlama fonksiyonu
Voltaj karşısında izleme fonksiyonu
Otomatik test sırasında herhangi bir zamanda manuel müdahale
2 ~ 5Kv/s hız aralığı ile aşamalı hız kontrolü değişken

2Tarih ölçümü ve görüntüleme fonksiyonu

Gösterim öğeleri:

1 Güç voltajı, akım;

2 Çıkış voltajı, voltaj düzenleme akımı;

3HV tarafının voltajı;

4 Demir çekirdeğinin boşluğu;

5 Q Değeri;

6 COSø Değeri Harmonik derece;

7u→t eğri.

3- Gerçek durum ve görüntüleme fonksiyonu için kendiliğinden kontrol

Kendi manipülasyonunu göstermek, kullanıcının izlemesini kolaylaştırmaktır. Sınav sırasında, PLC tarafından otomatik olarak çalıştırma durumunu izler ve herhangi bir arıza olduğunda işleme durur.

4Koruyucu fonksiyon

Fiber optik iletişim yalıtımı
Flashover koruması
Aşırı voltaj koruması
HV örneği alımı koruma kaybı
HV sınırlayıcı koruma
Acil durum fren koruması

5.Veri yönetimi fonksiyonu

Sistemdeki veritabanı çeşitli tarihsel test verilerini saklayabilir. Esnek ve basit arama, kullanıcıların test nesnesinin durumunu geçmiş verileri üzerine yargılamasını ve test nesnesinin dosyasını oluşturmasını kolaylaştırır.

V. Genel Teknik veriler:

Rezonans devresinin modu: Değişken indüktanslı seri rezonanslı
Sistem modeli: sipariş üzerine yapılmıştır
Giriş güç kaynağı: 380±10% ((tek fazlı),50Hz/60Hz
İsimlendirilmiş çıkış kapasitesi: sipariş üzerine yapılır
İsimlendirilmiş çıkış Voltaj: sipariş üzerine yapılmıştır
Adlık çıkış akımı: sipariş üzerine yapılmıştır
Reg. Frekans aralığı: 50/60Hz
Çıktı Rezonans voltaj dalga şekli: saf sinüs dalgası
Çıkış dalga biçiminin THD: ≤1%
İzolasyon seviyesi: 1.1 katın altında ve 1 dakikayı normal tutar
Görev döngüsü: 180 dakikalık düşük nominal çalışma koşulunda;
Gürültü seviyesi: 65dB'den fazla değil
Reaktör yapısı: demir tank tipi, ayarlanabilir indüktansa sahip yağlı

VI. İşlevlerin açıklaması

Reaktörün demir çekirdeği boşluğu için uzaktan kumanda ve gösterge fonksiyonu:Reaktörde, çalışmayı yönlendirmek için doğrudan konsolda demir çekirdeği boşluğunu okuyan boşluk sensörü monte edilir.Boşluk sınırlama anahtarı ve gösterge de kurulmuştur.
Dayanma süresi dolduğunda otomatik olarak durma fonksiyonu:Dayanma süresi dolduğunda, sistem otomatik olarak durur.
Sıfır pozisyonu kapalı, sıfır başlangıç hızlandırma fonksiyonu:Sıfır sınırlama fonksiyonu ile. Eğer voltaj düzenleyicisi sıfır pozisyonunda değilse, HV çıkış düğmesi kapatılamaz,Sistemi sıfırdan yükseltmek için..
Akım aşımı koruması:Sistem, yüksek anti müdahale, hızlı eylem, aşırı akım hasarına karşı koruma test nesnesi olan akım aşımı rölesine sahiptir.
Aşırı gerilim ve test nesnesinin yanıp sönen koruma fonksiyonları:Bu sistem elektronik aşırı gerilim ve yanıp sönen koruma panelini alır, test nesnesini aşırı gerilim ve yanıp sönen korur.Hızlı., istikrarlı ve güvenilir, küre boşluğu koruma voltajının istikrarsızlığını, büyük gizliliğini ve rahatsız edici ayarlamasını aşar.Dijital ekran, doğrudan, kullanışlı ve doğru olan. flash-over koruması boşaltma sinyali düşme gecikmesinin kaza varyansını örnekler, temel sinyal ile karşılaştırır ve belirler.Yüksek doğrulukta., artan gecikmenin kaza varyansı nedeniyle olası hata hareketini önlemek.
Test verileri için gerçek zamanlı izleme fonksiyonu:Sınav durumunu daha doğrudan görüntüleyen HV yan voltajı, akım ve LV yan voltajı, akımı izleyebilir.
Devre rezonansı ve kilitleme fonksiyonunun dijital görüntülenmesi, rezonans olmadığı zaman ve hızlandırma:
Sistemin rezonans durumunu güç faktörü ile doğrudan görüntüleyebilir. Eğer sistem rezonans noktasında değilse, yükseltmek için kapalı düğmeye basmalıdır.,Kapatma düğmesini bırakın, yukarı veya aşağı adım atmak için yukarı/aşağı adım düğmesine tıklayın.
Acil duraklama: Ayarla acil fren anahtarı.Test personelinin ve ekipmanların güvenliğini korumak için ana güç hemen kesilecektir..
