ACAR Alüminyum Alaşımlı İletken Kablo Takviyeli Elektrik İletim Kablosu

ACAR Alüminyum Alaşımlı İletken Kablo Takviyeli Elektrik İletim Kablosu

  • ACAR Alüminyum Alaşımlı İletken Kablo Takviyeli Elektrik İletim Kablosu
  • ACAR Alüminyum Alaşımlı İletken Kablo Takviyeli Elektrik İletim Kablosu
ACAR Alüminyum Alaşımlı İletken Kablo Takviyeli Elektrik İletim Kablosu
Ürün ayrıntıları:
Menşe yeri: NINGBO,ÇİN
Marka adı: Suntech Power
Sertifika: ISO9001,CCC
Model numarası: ACSR
Ödeme & teslimat koşulları:
Min sipariş miktarı: 3000m
Fiyat: Get the newest price
Ambalaj bilgileri: Demir-ahşap Davul
Teslim süresi: 10-15 iş günü
Ödeme koşulları: L/C, T/T, Western Union
Yetenek temini: 3000Ton/Ay
İletişim
Detaylı ürün tanımı
İsim: Alçak Gerilim Elektrik Güç Kablosu Çekirdek: çok çekirdekli
Başvuru: havai iletim ve dağıtım Malzeme: Alüminyum çelik iletken
kullanım: Yüksek Gerilimli Çelik Tel Standart: BS IEC ASTM DIN
Vurgulamak:

Alüminyum İletken Alaşımlı Takviyeli İletken

,

Elektrik İletimi Çıplak İletken Kablo

,

Çelik Telli ACAR İletken



Alüminyum İletken Alaşım Takviyeli ACAR iletken elektrik iletim kablosu

Ürün Açıklaması

1. Ürün Açıklaması

Alüminyum İletken Alaşım Takviyeli (ACAR), yüksek mukavemetli Alüminyum-Magnezyum-Silikon(AlMgSi) alaşımlı çekirdek üzerine eşmerkezli olarak bükülmüş Alüminyum 1350 tellerinden oluşur.Aluminium1350 & AlMgSi alaşım tellerin sayısı kablo tasarımına bağlıdır.Genel tasarım, AlMgSi alaşımlı tel örgülü bir çekirdek içerse de, bazı kablo yapılarında, AlMgSi alaşımlı şeritlerin telleri, Alüminyum 1350 şeritler boyunca katmanlar halinde dağıtılabilir.

ACAR, eşdeğer bir ACSR, AAC veya AAAC ile karşılaştırıldığında daha iyi mekanik ve elektriksel özelliklere sahiptir.Mekanik ve elektriksel özellikler arasında çok iyi bir denge bu nedenle ACAR'ı hat tasarımının ana düşüncesinin amperlik, güç ve hafiflik olduğu durumlarda en iyi seçim haline getirir.Bu iletkenler, havai iletim ve dağıtım hatlarında yaygın olarak kullanılmaktadır.

Midal, iade edilmeyen ahşap/çelik makaralar veya İade edilebilir çelik makaralar üzerinde ACAR üretebilir ve tedarik edebilir.

BS 215 Standardına Göre ACSR Teknik Özellikleri

Kod adı Nominalalüminyumalan Büküm ve tel çap kesit alanıalüminyum Toplam kesit alanı Yaklaşık.genel çap Yaklaşık.kitle 20'de hesaplanan DC direnciÖC Hesaplanan kopma yükü
Al Çelik
mm2 No./mm mm2 mm2 mm kg/km ohm/km kN
TAVŞAN 50 6/3.35 1/3.35 52.88 61.7 10.05 214 0.5426 18.35
KÖPEK 100 6/4.72 7/1.57 105 118,5 14.15 394 0.2733 32.7
KURT 150 30/2.59 7/2.59 158.1 194.9 18.13 726 0.1828 69.2
DİNGO 150 18/3.35 1/3.35 158.7 167.5 16.75 506 0.1815 35.7
LYNX 175 30/2.79 7/2.79 183.4 226.2 19.53 842 0.1576 79.8
ZEBRA 400 54/3.18 7/3.18 428.9 484.5 28.62 1621 0.0674 131.9



ACSR Teknik Özellikleri ASTM B 232 Standardına Göre



Kod adı

Nominal

AWG/ÇMY

Büküm ve tel çapı Alüminyumun kesit alanı Toplam kesit alanı Yaklaşık.genel çap Yaklaşık.kitle 20'de hesaplanan DC direnciÖC Hesaplanan kopma yükü
Al Çelik
  No./mm mm2 mm2 mm kg/km Ω/km kN
Türkiye 6 6/1.68 1/1.68 13.29 15.48 5.04 54 2.1586 5.24
Kuğu 4 6/2.12 1/2.12 21.16 24.71 6.36 85 1.3557 8.32
Serçe 2 6/2.67 1/2.67 33.61 39.22 8.01 136 0.8535 12.7
Robin 1 6/3,0 1/3.0 42.39 49.49 9.0 171 0.6767 15.85
kuzgun 1/0 6/3.37 1/3.37 53.48 62.38 10.11 216 0.5364 19.32
Bıldırcın 2/0 6/3.78 1/3.78 67.42 78.65 11.34 273 0.4255 23.62

2.Uygulama

ACSR, AAC, AAAC,ASCSR&ACAR iletkeni, çeşitli voltaj seviyelerine sahip enerji nakil hatlarında yaygın olarak kullanılmaktadır.Basit yapı, uygun kurulum ve bakım, hat için düşük maliyet, büyük iletim kapasitesi gibi iyi özelliklere sahip olduklarından ve nehirler ve vadiler vb. hava hattı boyunca döşemek için de uygundurlar.

3.Standart

Midal tarafından üretilen ACAR, ASTM, AS, BS, CSA, DIN, IEC, NFC, SS -vb gibi tüm uluslararası standartların gereksinimlerini karşılar veya aşar.

4. Özellikler

  • geliştirilmiş güç-ağırlık oranı
  • daha iyi mekanik özellikler
  • geliştirilmiş elektriksel özellikler
  • korozyona karşı mükemmel direnç

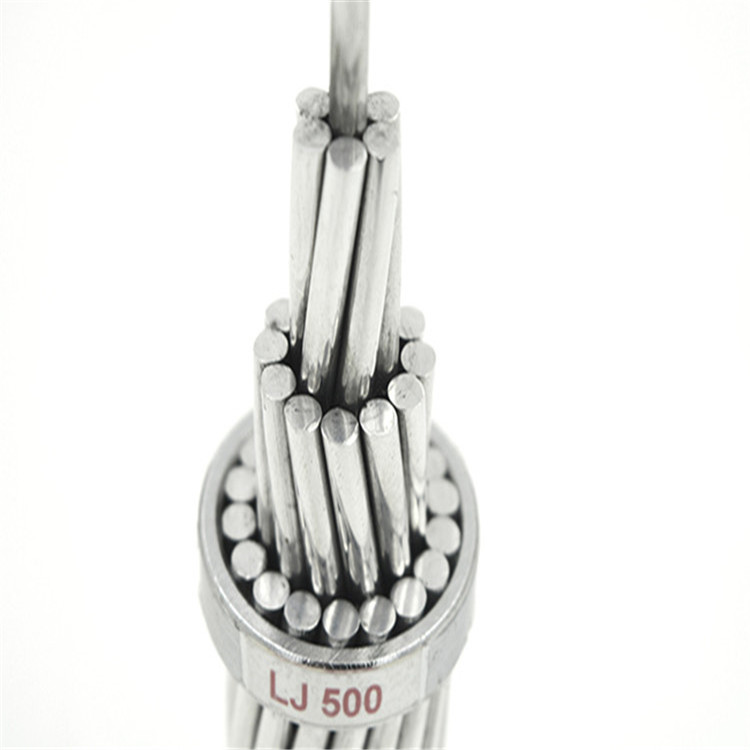

ACAR Alüminyum Alaşımlı İletken Kablo Takviyeli Elektrik İletim Kablosu 0

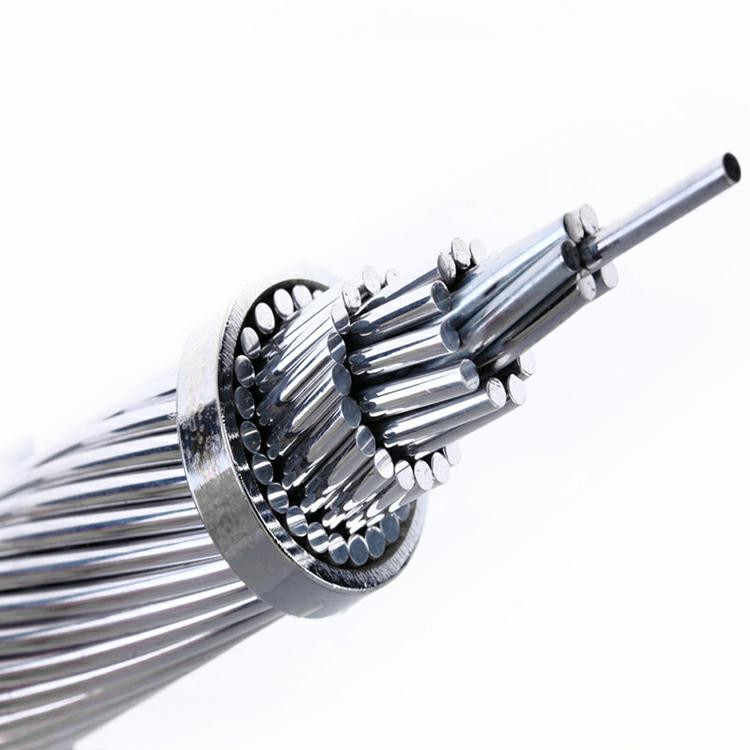

ACAR Alüminyum Alaşımlı İletken Kablo Takviyeli Elektrik İletim Kablosu 1

Paketleme ve Nakliye

AMBALAJ VE NAKLİYE

Müşteri seçimi için farklı paket!

Elektrik kablosu ihracat ambalajımız, ürünlerin kalitesinin düşmeyeceğinden emin olmak için özel olarak yapılmıştır. taşıma sırasında etkilenir.Elektrik kablomuz, paketleme için elektrik kablosu tekerleği kullanıyor, totekerlek tamamen çelik, çelik çerçeve ve fümigasyonlu ahşap veya fümigasyonlu ahşap kasalar olabilir.Teslimat sırasında herhangi bir sorun olmamasını sağlamak için farklı kablo uzunlukları için farklı ambalajlar kullanıyoruz. Ürün:% s.

1. Tekerleğin çapı 2'den uzunsa metre, ürünleri paketlemek için tüm çelik tekerlek kullanıyoruz

2. Tekerleğin çapı 1.4 metre ile 1.8 metre arasında ise, çelik çerçeve kullanıyoruz ve fümigasyon yapıyoruz. ürünleri paketlemek için ahşap.

3. Tekerleğin çapı 1.4 metreden az ise, ürünleri paketlemek için fümigasyonlu ahşap tekerleği kullanacağız.

4. Elektrik tellerinin ve az miktarda kablonun ambalajlanması için fümigasyonlu ahşap kutuyu kullanacağız. paketlemek için.
