Ningbo Suntech Power Machinery Tools Co., Ltd.
Elektrik Güç Alanının Profesyonel Üreticisi ve İhracatçısı
 |
| Menşe yeri: | Çin |
| Marka adı: | Suntech Tower |
| Sertifika: | ISO, CE |
| Model numarası: | Çelik Galvanizli Monopol Kule |
| Min sipariş miktarı: | 1 Kule |
|---|---|
| Fiyat: | Negotiation |
| Ambalaj bilgileri: | İhraç Edilen Konteynerler |
| Teslim süresi: | Mevduattan 30-35 gün sonra |
| Ödeme koşulları: | L/C, T/T, Western Union |
| Yetenek temini: | Yılda 100000 Metrik Ton/Metrik Ton |
| Ürün adı: | Çelik Galvanizli Monopol Kule | Malzeme listesi: | Çelik Q345 Q245 Q420 |
|---|---|---|---|
| Yükseklik: | 0-80m | Yüzey İşlem: | Sıcak Daldırma Galvanizli |
| Rüzgar hızı: | 80~160km/s 3 saniyelik şiddetli rüzgar | kullanım: | Monopol Çelik Kule |
| Vurgulamak: | 80 Metre Monopol Kule,Galvanizli Monopol Kule,Q345 Malzeme Monopol Kule |
||

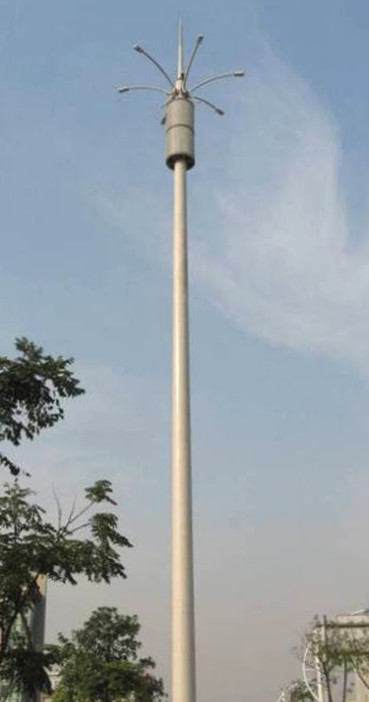

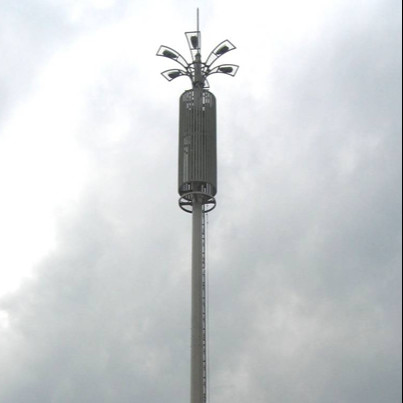

0-80 Metre Telekomünikasyon Çelik Galvaniz Monopol Kule
Suntech Güç GrubuÇin'deki en büyük Tedarik, Mühendislik ve Taahhüt Grubu şirketlerinden biridir. Grup şube şirketimiz ve fabrikamız 26 yıldan fazla bir süredir elektrik enerjisi alanında faaliyet göstermektedir.
İletişim kulesi; kule gövdesi, platform, paratoner, merdiven, anten desteği ve diğer çelik bileşenlerden ve özellikle mikrodalga, ultra kısa dalga, kablosuz ağ sinyal iletimi ve iletimi için sıcak galvanizli korozyon önleyici işlemden oluşur.
30 m Galvanizli Çelik Tek Direk Haberleşme Anten Direkleri için Galvanizli çemberle birlikte verilir Cep Telefonu Telsizleri Monopol TowerBağlantı Cıvataları için konteyner çantası.
Telekomünikasyon Kulesi- Mal tanımı ve ana parametreler
| Numara. | Tanım | Ayrıntılı Spesifikasyon ve Ana tasarım Parametreleri |
| 1 | Tasarım kodu | ANSI/TIA222G, Avrupa Standardı ve diğerleri |
| 2 | Tasarım Yükleme |
1. Anten yükleme alanı, dünya çapındaki Müşteriler tarafından belirtildiği şekilde. 2. Müşteriler tarafından talep edilen rüzgar hızı. 3. Saptırma ve Büküm Açısı, Pozlama kategorisi, Müşteriler tarafından belirtilen Topografik kategori. |
| 4 | Yapı Sınıflandırması | II |
| 5 | Sıcak daldırma galvanizleme | ISO 1461 2009, ASTM A123 |
| 6 | Çelik Sınıfı |
1. Yüksek mukavemetli düşük alaşımlı yapısal çelik: ASTM Gr60 ile eşdeğer Q420B 2. Yüksek mukavemetli düşük alaşımlı yapı çelikleri: ASTM Gr50 veya S355JR ile eşdeğer Q345B 3. Karbon Yapısal Çelik: ASTM A36 veya S235JR ile eşdeğer olan Q235B |
| 7 | Cıvata ve Somun | Esas olarak ISO 898 kalite 6.8 ve 8.8 cıvatalar |
| 8 | temel | 50KPa, 100KPa, 150KPa ağırlıklı toprak taşıma kapasitesi. |
| 9 | Kule Tipi |
1. 3 Ayaklı Kendinden Destekli Açılı Kuleler 2. 3 Ayaklı Kendinden Destekli Boru Kuleler 3. 4 Ayaklı Kendinden Destekli Açılı Kuleler 4. 4 Ayaklı Kendinden Destekli Boru Kuleler 5. Gergili Direk 6. Monopol Kulesi 7. Kamufle edilmiş Kule: Palmiye Ağacı, Çam Ağacı, Hindistan Cevizi ve diğerleri ağaç 8. RDS Kulesi: Hızlı Dağıtım Sahası/Kulesi 9. Çatı Kuleleri 10. Akıllı Direkler |
| 10 | Garanti |
1. Kule yapıları: 10 yıl 2. Kamufle edilmiş kuleler a.Kabuklar: 10 yıl B.Dallar ve yapraklar: 3 yıl |
| 11 | Dönüş süresi | 50 yıl |
| 12 | Aksesuarlar |
1. Boya kitleri (ICAO standartları): Astar, Uluslararası Turuncu/Kırmızı ve Fildişi Beyazı içeren Su Bazlı Akrilik Antikorozif Boya 2. Havacılık Işığı: 48V/220V Çift Işık ve Tek Işık ve Güneş Işığı 3. Paratoner Sistemi: 70mm2 G/Y bakır kablo iniş iletkenli veya 25x3mm bakır yassı kelepçeli paratonerli ve bakır kaplı çelik baralı paratoner veya müşterinin isteğine göre. 4. Topraklama Sistemi: Bakır kaplı çelik telli kablo ve pabuçlar vb. ile Topraklama Çubuğu veya Müşteriler tarafından belirtildiği gibi. 5. Müşteriler tarafından belirtilen ACDB 6. Eskrim: Jiletli teller ve kapı ile Palisade çit ve tel örgü çit. 7. Düşüş durdurma sistemi: GB ve CE sertifikalı düşüş durdurma sistemi. 8. Fiber Optik Kablo: müşteri tarafından belirtildiği gibi 9. Jeneratör: müşteri tarafından belirtildiği gibi 10. Kanopi ve Jeneratör Kafesi: müşteriler tarafından belirtildiği gibi |
Hızlı Detay:
1. Tasarım Kodu TIA/EIA-222-G/F Yapı Çeliği
2. GradeMild SteelYüksek Mukavemetli Çelik GB/T 700:Q235B, Q235C,Q235DGB/T1591:Q345B, Q345C, Q3455D,
ASTM A36, ASTM A572, Gr50EN10025: S235JR, S235J0, S235J2EN10025: S355JR, S355J0, S355J2
3. Tasarım Rüzgar Hızı 250 km/saate kadar
4. İzin verilen sapma 0.5 ~ 1.0 derece çalışma hızı
5. Gerginlik mukavemeti (Mpa) 360~510470~630
6. Akma mukavemeti (t≤16mm) (Mpa) 355235
7. Uzama (%) 2024
8. Darbe dayanımı KV (J) 27(20°C) ---Q235B(S235JR)27(20°C)--- Q345B(S355JR)27(0°C)--- Q235C(S235J0)27(0 °C)--- Q345C(S355J0)27(-20°C)--- Q235D(S235J2)27(-20°C)--- Q345D(S355J2)
9. Cıvata ve Somun Sınıfı 4.8, 6.8, 8.8
10. Mekanik özellikler için standartlar
10.1 Cıvatalar ISO 898-1
10.2 Somunlar ISO 898-2
10.3 Pullar ISO 6507-1
11. Boyutlar için Standartlar
11.1 Cıvatalar DIN7990, DIN931, DIN933;
11.2 Somunlar ISO4032, ISO4034;
11.3 Pullar DIN7989, DIN127B, ISO7091
12. Kaynak Yöntemi CO2 Korumalı Ark Kaynağı ve Tozaltı Ark Kaynağı (SAW)
