Menşe yeri: | Çin |
Marka adı: | Suntech |
Sertifika: | ISO |
Model numarası: | Çelik Kule |
Min sipariş miktarı: | 1 Kule |
---|---|
Fiyat: | Get the latest prices |
Ambalaj bilgileri: | İhraç Edilen Konteynerler |
Teslim süresi: | 35 gün sonra mevduat |
Ödeme koşulları: | L/C, T/T |
Yetenek temini: | Yılda 100000 Metrik Ton/Metrik Ton |
İsim: | kafes kule | Material Type: | Steel Q355/Q255 |
---|---|---|---|
Usage: | Steel Transmission Tower | Uygulama: | İletim Hattı Kulesi |
Gerilim Derecesi: | 10KV ila 800KV | Wind Speed: | 120KM/H |
Vurgulamak: | 230kv Kafes Çelik Kuleler,ASTM123 Kafes Çelik Kuleler,400kv İletim Hattı Kulesi |

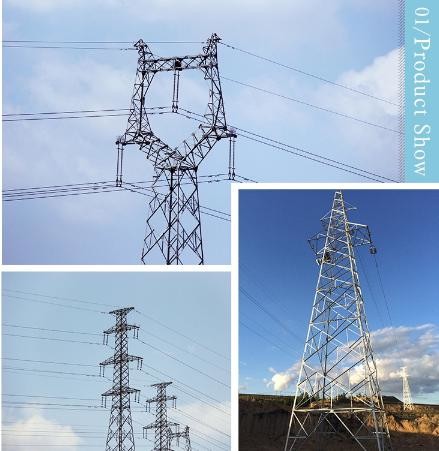

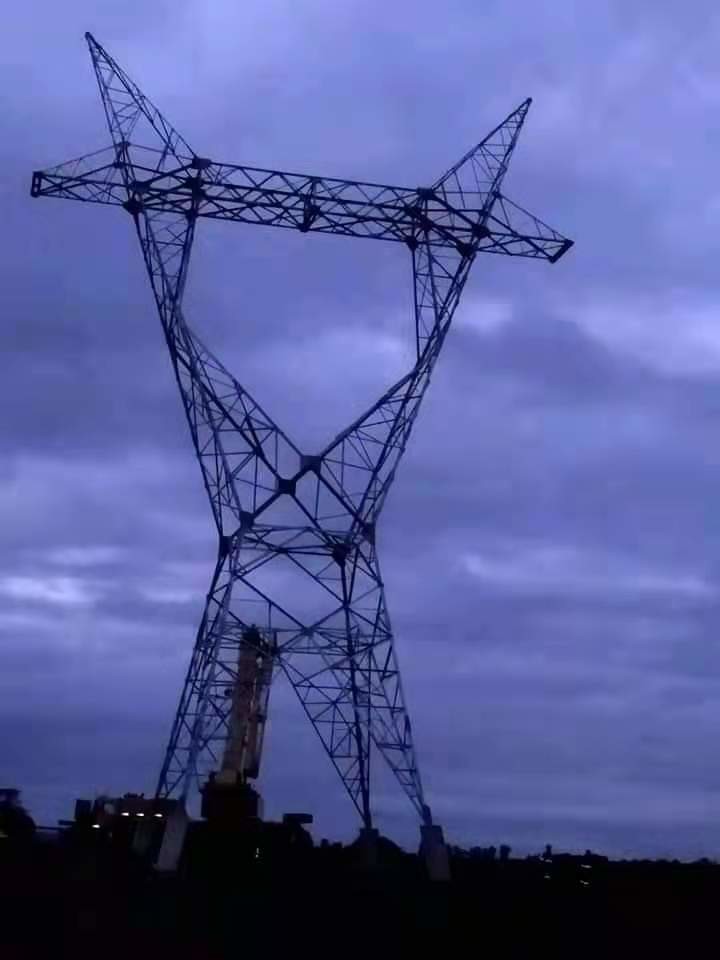

ASTM123 230kv Kafes Çelik Kuleler Havai 400 Kv İletim Hattı Kulesi
Hızlı Detay:
Elektrik gücü 230kv kuleleri havai 400 kv iletim hattı kulesi çelik elektrik direği 30m
ÜRÜN AÇIKLAMASI
Elektrik gücü 230kv kuleleri havai 400 kv iletim hattı kulesi çelik elektrik direği 30m | |
Özellikler:
Ürün özellikleri:
Geleneksel iletim hattı ekipmanı olarak, Açı çelik kule yaygın olarak kullanılan alana sahiptir, tasarım kodunun özellikleri, zanaat olgun, farklı mesafelerde, farklı voltaj seviyeleri avantajları ve genel uygulanabilirliği gösteriyor
Güç İletim hattı kulesinin tasarımı, iletken tipine ve toprak teline, rüzgar bölgesine, sapma açısına ve malzeme özelliklerine bağlıdır.Bu kuleler, çeliği korozyondan korumak için galvanizlenmiştir.Galvaniz kaplama kalınlığı kulenin bulunduğu yerdeki hava koşullarına bağlıdır.
Çelik Gyarışlar
Açı Çelik: ASTM A572 GR50 ile aynı olan Çin çeliği Q345B
Diğer ağlar, destek ve baskı plakası ve köşebent çeliği değil: ASTM A36 ile aynı olan Çin Q2230B
Plakalar: ASTM A572 GR50 ile aynı olan Çin çeliği Q345B
Cıvatalar: ASTM A394'e benzer Çin sınıfı 6.8 ve 8.8
A) Açı için boyut ve tolerans GB/T1591-1994'e göredir
B) ASTM A 123'e benzer GB/T 13912-2002 uyarınca sıcak daldırma galvanizleme
C) Kaynak performansı AWS D1.1 veya CWB standardına uygun olacaktır.
Voltaj: Güç aktarım ekipmanı/elektrik iletim hattı Açılı Demir kule sınıfı:35KV/66KV/110KV/220KV/330KV/500KV/750KV/800KV/1000KV
İletim kulemiz için fabrikasyon süreci;bununla birlikte, her iki taraf da tüm çizimleri tartışmalı ve tüm imalat çizimlerini, teknik özellikleri ve hangi standarda uyulacağını onaylamalıdır.Seri üretimden önce, müşterimizden tüm imzalı onaylı imalat çizimlerini ve teknik belgeleri almalıyız.
İmalatımız, Yüklenici tarafından hazırlanan ve Mühendis tarafından onaylanan detay Çizimlere tam olarak uygun olacaktır.İmalathane montaj ve testlerinin onaylanmasından sonra imalata başlanacaktır.
Kesme | A:Kesme ve kesme dikkatli bir şekilde yapılacak ve işin tamamlanmasından sonra görülecek tüm kısımları düzgün bir şekilde bitirilecektir.Elle yönlendirilen kesme torçları kullanılmayacaktır. B: 13 (veya 12) mm'den kalın tüm malzemeler soğuk veya makine aleviyle kesilecektir. C: 13 mm veya daha az malzeme kalınlığı için kırpma veya kesmeye izin verilecektir. Yüksek verimli çeliğin alevle kesilmesinden önce, kesme alevi kesilecek parçanın üzerinden geçirilerek hafif bir ön ısıtma işlemi yapılmalıdır. Tüm alevle kesilmiş kenarlar temizlenmelidir. |
bükme | Firmamız büküm makinasına sahiptir.Ayrıca, kuleleri müşterinin gereksinimlerine göre sıcak bükme veya soğuk bükme ile üretebiliriz. |
Kaynak | Mühendisten önceden onay alınmadan hiçbir kaynak yapılmayacaktır. İletken, koruyucu tel, yalıtkanlar veya ilgili tertibatlar veya braketler için kule bağlantı noktalarında kaynak yapılmasına izin verilmeyecektir. |
alt delme | 10 mm'den daha az kalınlıktaki yapısal çelikteki tüm delikler, onaylanmış Çizimlerde aksi belirtilmedikçe tam boyutta delinebilir.Çizimlerde delinmiş delikler olarak gösterilen delikler ve 10 mm veya daha fazla kalınlıktaki yapısal çelikteki tüm delikler ve traverslerin gerdirme elemanları delinecek veya alt delinecek ve raybalanacaktır. Tüm delikler temiz kesilmiş ve yırtık veya pürüzlü kenarlar olmamalıdır.Raybalama veya delme işlemlerinden kaynaklanan tüm çapaklar giderilecektir.Tüm delikler silindirik ve elemana dik olacaktır. Deliklerin bozulmasını önlemek için gerekli durumlarda, bükümden sonra büküm noktalarına yakın delikler yapılacaktır. |
delme | Tam boyutta zımbalama için zımbanın çapı, cıvatanın nominal çapından 1,0 mm daha büyük olmalı ve kalıbın çapı, zımba çapından 1,5 mm daha büyük olmamalıdır.Alt zımbalama için zımba çapı, cıvatanın nominal çapından 4 mm daha küçük olmalı ve kalıbın çapı, zımba çapından 2 mm'den fazla olmamalıdır.Raybalanmış iş için alt zımbalama, raybalamadan sonra deliğin çevresinde zımba yüzeyi görünmeyecek şekilde olacaktır. |
Delik büyüklüğü | Deliklerin raybalandığı veya delindiği durumlarda, bitmiş deliğin çapı, cıvatanın nominal çapı artı 1,0 mm'den büyük olmamalıdır. |
galvanizleme | Tüm malzemeler, imalattan sonra GB/T 13912-2002 veya ASTM Spesifikasyon A 123'ün en son revizyonuna uygun olarak sıcak daldırma galvanizlenecektir. Çıplak noktalar veya diğer kaplama kusurları nedeniyle reddedilen malzeme ya sıyrılacak ve yeniden galvanizlenecek ya da kaplanmamış alanlar onaylanmış bir yöntemle yeniden kaplanacaktır. Galvanizleme işlemi ile eğrilmiş tüm levha ve şekiller tekrar haddelenerek veya preslenerek düzeltilecektir.Malzeme, koruyucu kaplamaya zarar verecek şekilde dövülmemeli veya başka bir şekilde düzleştirilmemelidir. Galvanizleme Yüklenicinin tesisi dışında yapılıyorsa, Mühendisten onay alınacaktır. Tüm galvanizli çelik işler, galvanizlemenin hemen ardından onaylı bir çözelti işlemi kullanılarak beyaz depolama lekesine karşı korunacaktır. |
Paketleme | Ürünümüz, ağırlığı 2 ~ 3 MT olan veya ihtiyacınıza göre birkaç paket halinde paketlenecektir. |
sıcak daldırma galvanizleme |
Standart | Çelik kalınlığı/mm |
ortalama kaplama kalınlık/μm |
metalik eleman |
İçerik |
Kutup milleri, çapraz kollar ve cıvatalı Aksesuarlar |
ASTM A123/ A123M-15 AS/ NZS 4680 |
>6 | 85 | Mn | %0.25-0.40 |
<3-6 | 70 | ||||
1.5-3 | 55 | Cu | <0.15 | ||
<1.5 | 55 | ||||
Cıvata, somun ve rondelalar | GB/T 5267.3-2008 | _____ | ≥ 54 | P | <0.025% |
(ISO 10684-2004) | |||||
Temel cıvataları |
ASTM A153/ A153M-09 |
_____ | ≥ 54 | S | <0.03% |
